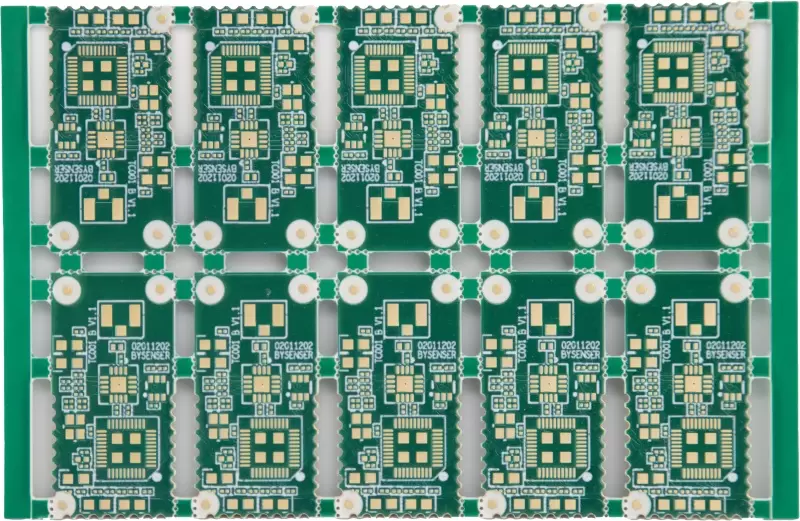

混合積層多層PCB

複数の基板(FR-4 + PTFE/Rogers)を1枚のボードに組み合わせます

最も重要な部分でコストとパフォーマンスのバランスをとる

高速セクションと高周波セクションを1枚のボードにシームレスに統合可能

さまざまな電気的および熱的要件を備えた複雑な多層スタックアップに最適化されています

デジタル制御回路とRF回路の混合で使用される

混合積層多層PCB

プロセス能力

特徴技術仕様
層の数4~20層
材料FR4、ロジャース
プロファイル法パンチング、ルーティング
銅の重り(完成品)18μm~210μm
FPCの厚さ0.05mm~3.0mm
最大寸法450 mm x 610 mm
最小トラックとギャップ0.075 mm / 0.075 mm
最小機械ドリル0.15ミリメートル
表面仕上げもご用意しておりますHASL(SnPb)、LF HASL(SnNiCu)、OSP、ENIG、浸漬錫、浸漬銀、電解金、金めっき
混合ラミネート多層 PCB に SprintPCB を選択する理由
SprintPCBは、FR4、Rogers、PTFEなどの材料を組み合わせた混合積層多層PCBの製造を専門としており、高速、高周波、熱性能の要求に対応しています。精密な積層制御と材料マッチングにより、複雑なハイブリッドアプリケーションにおける信号整合性、低損失、長期的な信頼性を確保します。
試作から生産まで、私たちはあなたを全面的にサポートします
  • エンジニアリングサポート

  • プロトタイピングサービス

  • 迅速な対応

  • 量産へのシームレスな移行

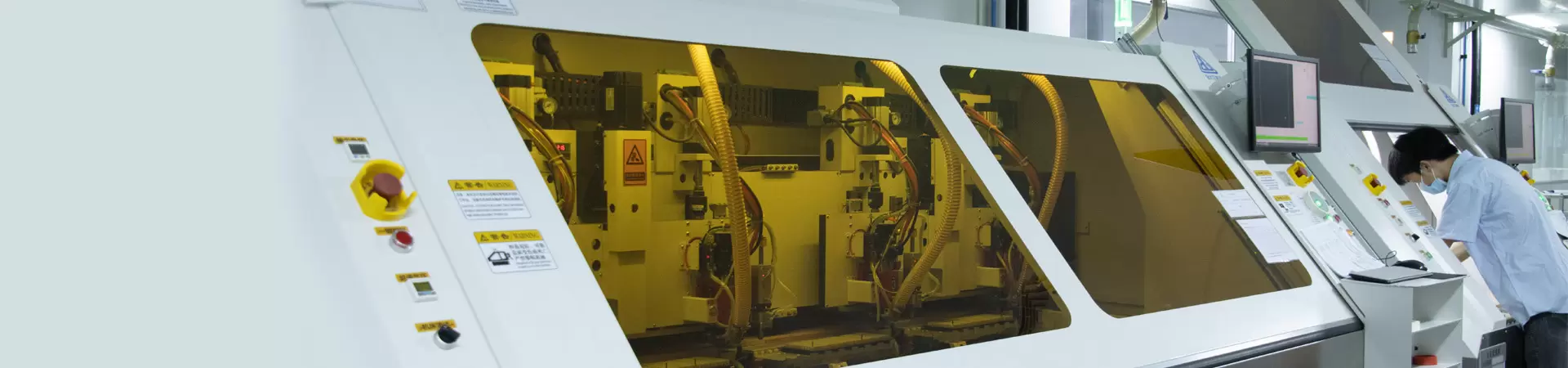

PCB製造装置
SprintPCBは、業界最先端の設備を導入し、効率的な生産と付加価値の高い高品質の製品をパートナーに提供しています。

混合ラミネート多層 PCB プロジェクトを開始する準備はできていますか?

混合積層多層PCBに関するFAQ

混合積層多層PCB FAQ混合積層多層 PCB の用途は何ですか?
混合ラミネート多層 PCB は、通信、産業用制御、医療機器、軍事および航空宇宙システムなどの要求の厳しいアプリケーションで広く使用されています。
混合積層多層PCB FAQ混合積層多層 PCB はどのように製造されますか?
混合積層多層 PCB は、金属ベースの基板、セラミックベースの材料、FR-4 などの異なる材料の層を積層し、ビアをドリルで穴あけしてめっきすることで層を相互接続して製造されます。
混合積層多層PCB FAQ混合ラミネート多層 PCB の利点は何ですか?
混合ラミネート多層 PCB の利点には、熱管理の改善、電気性能の向上、重量の軽減、寸法安定性の向上などがあります。
混合積層多層PCB FAQ混合積層多層 PCB とは何ですか?
混合積層多層 PCB は、積層構造内に複数の異なる材料の層を組み合わせたプリント回路基板の一種であり、電気的および機械的性能が向上します。
