PCB回路基板メーカーの洞察：優れた設計、生産、グローバルソリューション

テクノロジーが驚異的なスピードで進化する世界において、信頼できるPCB回路基板メーカーの役割はかつてないほど重要になっています。PCBは、再生可能エネルギーシステムから次世代AIハードウェアに至るまで、イノベーションを支える縁の下の力持ちです。SprintPCBは、単なるPCB回路基板メーカーにとどまらず、精密エンジニアリング、アジャイル生産、そして顧客中心のイノベーションを通じて技術革新を推進する戦略的パートナーであることを誇りに思っています。この1800語のガイドでは、世界クラスのPCB回路基板メーカーを選ぶための必須事項を解説し、SprintPCB独自の価値提案を探り、エレクトロニクスの未来を形作る業界トレンドを浮き彫りにします。

今日のテクノロジーエコシステムにおけるPCB回路基板メーカーの重要な役割

PCB回路基板メーカーは、基板を製造するだけでなく、イノベーションの実現にも貢献します。人命を救う医療機器であれ、地球を周回する衛星であれ、あらゆる電子機器の進歩は、精巧に作られたPCBから始まります。

適切なメーカーとの提携が重要な理由

• 技術的熟練: 高度な材料、信号の整合性、および熱管理に関する専門知識。
• 市場投入までのスピード: 競合他社に先んじるための迅速なプロトタイピングとスケーラブルな生産。
• コンプライアンスと信頼性: ISO 9001 や IPC クラス 3 などの認証により、世界標準への準拠が保証されます。

SprintPCB は PCB 回路基板メーカーとして 18 年以上の経験があり、パフォーマンス、耐久性、コスト効率に優れた基板を提供するという当社の評判を確固たるものにしています。

ワークショップの内側：トップクラスのPCB回路基板メーカーの運営方法

一流メーカーの特徴を理解するために、SprintPCB のエンドツーエンドのワークフローを見てみましょう。

共同設計とエンジニアリング

• 顧客との協議: 当社のエンジニアは、5G の高速データ転送や産業用ロボットの EMI シールドなど、アプリケーション固有のニーズを理解するために顧客と緊密に連携します。
• 高度な設計ツール: Altium、OrCAD、Cadence を活用して、電力配分を最適化し、クロストークを最小限に抑えるシミュレーションを実行します。
• プロトタイピング: 機能プロトタイプは、設計を改良するための DFM (製造向け設計) フィードバックとともに 48 時間以内に納品されます。

材料イノベーション

あらゆるPCBの基礎は材料にあります。SprintPCBは以下を提供します。

• 高速ラミネート: RF およびマイクロ波アプリケーション向けの Rogers 4000 などの低損失材料。
• 厚銅基板: 高出力自動車システム向けの最大 20 オンスの銅。
• フレックスおよびリジッドフレックス基板: 曲げられるウェアラブルおよび軍用グレードの機器向けのポリイミドフィルム。

精密製造

• レーザー ダイレクト イメージング (LDI): HDI 設計でミクロンレベルのトレース精度を実現します。

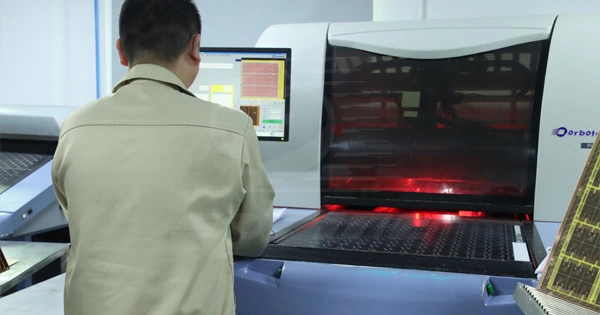

• 自動光学検査 (AOI): すべての層をスキャンして、微小な亀裂や位置ずれなどの欠陥を検出します。
•
• 表面仕上げ: オプションには、ENIG (耐腐食性)、Immersion Silver (高周波用)、OSP (民生用電子機器向けのコスト効率に優れています) などがあります。

厳格な品質保証

• 電気テスト: 短絡を排除するための 100% の導通および耐電圧テスト。
• 環境ストレススクリーニング: 熱衝撃テスト (-55°C ～ 125°C) および湿度暴露。
• 断面分析: 整合性とメッキの厚さを検証します。

PCB回路基板メーカーの展望を再定義する最先端技術

先頭に立つために、SprintPCB のような大手メーカーは変革をもたらすテクノロジーに投資しています。

AI主導の製造

• 予測メンテナンス: 機械学習アルゴリズムが機器の故障を予測し、ダウンタイムを削減します。
• スマート欠陥検出: AI 搭載 AOI システムにより、欠陥認識の精度が 40% 向上します。

HDI PCB

• マイクロビアとスタックビア: 航空宇宙およびデータセンター向けの 20 層以上のボードを実現します。
• 任意のレイヤーのビルドアップ: 従来のレイヤー制約を排除し、ボードのサイズを 50% 削減します。

持続可能な製造方法

• 環境に優しい素材: ハロゲンフリーのラミネートと鉛フリーのはんだ。
• 閉ループリサイクル: 銅と溶剤を回収して廃棄物を削減します。

IoTとインダストリー4.0の統合

• リアルタイムの生産監視: クライアントはクラウド プラットフォームを介して注文の進捗状況を追跡します。
• デジタル ツイン: PCB の仮想レプリカは、極端な条件下でのパフォーマンスをシミュレートします。

産業アプリケーション：PCB回路基板メーカーが影響を与える場所

日常のガジェットからミッションクリティカルなシステムまで、PCBはあらゆる場所で活用されています。SprintPCBが多様な分野にどのように貢献しているかをご紹介します。

自動車と電気自動車（EV）

• ADAS コントローラー: LiDAR およびレーダー システム用のインピーダンス制御を備えた多層ボード。
• バッテリー管理システム (BMS): EV の安全な動作を保証する高電圧 PCB。

ヘルスケアと医療技術

• ポータブル診断デバイス: コンパクトで軽量な設計のフレックス PCB。
• 埋め込み型電子機器: ペースメーカーや神経刺激装置用の生体適合性材料。

航空宇宙および防衛

• 航空電子機器: 振動と放射線に耐性のある MIL 仕様のボード。
• 衛星通信: シームレスな信号伝送を実現する RF 最適化設計。

ケーススタディ

SprintPCB は、火星探査車のプロトタイプ向けに 14 層のリジッドフレックス PCB を開発し、極端な温度でも信号の整合性を維持しながら重量を 35% 削減しました。

PCB回路基板メーカーの評価方法：重要な基準

適切なパートナーを選ぶには、デューデリジェンスが不可欠です。以下の条件を満たすメーカーを優先してください。

• 技術的専門知識: 業界 (例: 医療、自動車) での実証済みの経験。
• 認証: UL、ISO、IPC 規格に準拠。
• スケーラビリティ: 10 個のプロトタイプから 10,000 個のバッチまでシームレスに移行します。
• 透明性: テストレポートや材料認証などの詳細なドキュメント。
• 持続可能性: 環境に優しいプロセスと材料。
• サプライ チェーンのレジリエンス: 遅延を回避するために重要なコンポーネントを二重に調達します。
• カスタマー サポート: 緊急の修正についてはエンジニアリング チームに 24 時間 365 日アクセスできます。

SprintPCBが優れている理由

• 48 時間プロトタイピング: 業界最速のターンアラウンド。
• グローバル展開: アジア、ヨーロッパ、北米に製造拠点があります。
• コスト最適化: 品質を損なうことなく BOM コストを削減するバリュー エンジニアリング。

PCB回路基板製造の未来：注目すべきトレンド

• 3D プリント エレクトロニクス: 迅速かつ無駄の少ない生産を実現する付加製造。
• 組み込みコンポーネント: ボード層に統合された抵抗器とコンデンサ。
• 量子コンピューティング PCB: 抵抗がほぼゼロのニオブなどの超伝導材料。
• 生体適合性回路: 一時的な医療用インプラント用の溶解可能な PCB。
