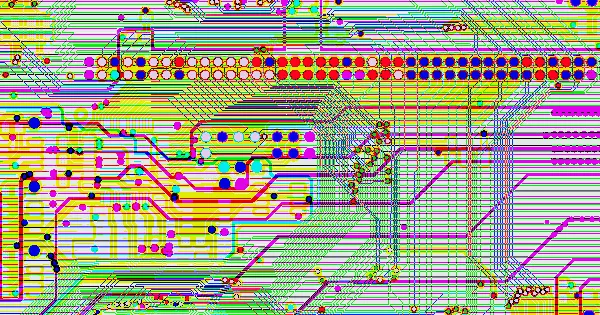

PCB配線は、回路基板上で電子部品を接続する中核的なプロセスであり、部品間の信号伝送の効率と精度を決定づけます。配線はこれらの信号の「ハイウェイ」として機能し、情報の流れを担い、部品間のシームレスな通信を確保します。優れたPCB配線は、信号の整合性を維持するだけでなく、干渉や信号途切れを防ぎ、システム全体の安定性と信頼性を確保します。
1. 信号パスの最適化： PCB上の配線は電気信号の導管として機能し、電圧または電流が回路の異なる部分間で効率的に伝播することを保証します。信号パスの設計では、インピーダンスの不整合や信号反射を回避するために、最短距離、最小限のビア、適切な幅を考慮する必要があります。
2. 電源層とグランド層の設計：電源層とグランド層はPCB設計において非常に重要です。電源層とグランド層を対称かつ中央に配置することで、電磁干渉（EMI）を低減し、機械的な安定性を維持できます。さらに、重要な信号に専用の配線層を設けることで、ループ面積を削減し、信号品質を確保できます。
3. 差動ペア配線とクロック信号の取り扱い：高速差動ペア信号では、インピーダンスバランスを維持し、スキューを最小限に抑えるために、配線長を均等にする必要があります。クロック信号などの重要な信号では、タイミングの不確実性や信号のずれを防ぐために、インピーダンス配線の適切な制御と適切な長さのマッチングが不可欠です。
手動配線：設計者は手動で配線を描画する必要があるため、各トレースの位置と長さを正確に制御できます。この方法は、重要な配線の信号パスを最適化し、干渉を低減できますが、複雑な設計では時間がかかり、効率が低下します。
自動配線： PCB設計ソフトウェア内のアルゴリズムを利用して接続パスを迅速に生成し、設計効率と一貫性を向上させます。シンプルな設計や基本的な接続に適しています。ただし、自動配線は、特に高密度設計において、配線長の延長、シグナルインテグリティの問題、部品レイアウトの最適化不足につながる可能性があります。
自動配線ツールは効率性を向上させますが、特に高周波回路や多層基板などの複雑な設計では、手動配線が不可欠です。設計者は、回路の重要な部分における信号の整合性とシステムの安定性を確保するために、自動配線と手動配線を組み合わせて使用することがよくあります。
1. 回路のパフォーマンスと安定性の向上:適切に設計されたルーティングにより、コンポーネント間の効率的な信号伝送が保証され、遅延と歪みが低減され、回路全体の速度と応答性が向上します。
2. 信号の整合性の最適化:適切なルーティングにより電気信号の品質が維持され、歪みが防止され、高速回路で非常に重要な正確な情報伝送が保証されます。
3. 干渉とクロストークの低減:効果的なルーティングにより、トレース間隔を適切に設定し、敏感なコンポーネントを回避することで、電磁干渉とクロストークのリスクを最小限に抑え、信号品質を保護し、不要な信号結合を防止します。
4. 信頼性の維持:慎重に配線することで、信号の反射、ノイズ、電力分配の問題が軽減され、コンポーネントへの安定した電力供給が確保され、パフォーマンスの不安定さやコンポーネントの早期故障が防止されます。
1. 信号の歪みと遅延:配線が適切でないと、インピーダンスの不整合、信号の反射、またはトレースが長すぎるなどの問題が生じ、信号波形の変化やタイミングの問題が発生し、コンポーネントの通信や回路のパフォーマンスに影響を及ぼします。
2. 干渉とノイズ:配線が不適切だと、隣接するコンポーネントや外部ソースからの干渉を受け、ノイズが発生して信号品質が低下し、データ転送エラーが発生する可能性があります。
3. 信頼性の低下:回路の配線が適切でないと故障しやすくなり、予期しない電圧降下、熱の問題、接続の損傷などが発生し、機器の故障やパフォーマンスの低下につながる可能性があります。
PCB設計においては、信号の種類ごとに優先順位を付けることが重要です。アナログ小信号、高速信号、クロック信号といった重要な信号は、最初に配線する必要があります。これらの信号はノイズや干渉に敏感なので、専用の配線層と最小限のループ領域が必要です。信号品質を確保するために、手作業による配線、シールド、そして安全な間隔の確保は効果的な対策となります。
グランドトレースは電源トレースよりも幅広にする必要があります。電源トレースは信号トレースよりも幅広にする必要があります。1オンスの銅基板の場合、1mmのトレース幅では通常1Aの電流が流れます。グランドトレースは信号トレースと平行になるように高密度に配線し、干渉とノイズを最小限に抑えて信号の整合性を確保する必要があります。
PCB設計においては、信号トレースと電源トレースの混在を避けることが極めて重要です。電源ノイズによる干渉を防ぐため、信号トレースは電源トレースから離して配置する必要があります。特に高周波信号の場合、伝送遅延と損失を低減するため、配線は短く直線的にする必要があります。特に高電力・高周波回路においては、相互干渉を避けるため、グランドトレースと電源トレースは分離する必要があります。
発振器（水晶振動子）周辺の配線は、特に発振器直下の空き領域を避け、電源部から離す必要があります。これにより、電源信号とクロック信号の干渉を防ぎ、クロック信号を歪ませて回路全体の安定性に影響を与えるのを防ぎます。同様に、アナログ信号などの敏感な信号の配線は、デジタル信号から分離する必要があります。アナログとデジタルのグラウンドは、フェライトビーズやゼロオーム抵抗を使用することで分離でき、信号干渉を防ぐことができます。
高速信号配線において、鋭角や直角の配線はインピーダンスの不連続性を引き起こす可能性があります。直角のコーナーは配線上で容量性負荷として作用し、特に高速・高周波アプリケーションにおいて信号の立ち上がり時間を遅くする可能性があります。直角配線は避けるか、必要に応じて135°の角度で曲げてください。
データ伝送に使用される差動ペアでは、コモンモード干渉を低減するために、等長のトレースと、互いに近接した類似の配線経路が必要です。差動ペアは、干渉を引き起こす可能性のある交差や重複を避けるため、シングルエンド信号とは別に配線する必要があります。
信号トレースとそのリターンパスによって形成されるループ面積は最小限に抑える必要があります。ループ面積が小さいほど、外部放射や外部ソースからの干渉の可能性が低減します。信号グランドが分割されていないことを確認し、必要に応じてビアを使用してグランドループを可能な限り小さく保ちます。
スネーク配線は、タイミング要件を満たすために遅延を調整するために使用されますが、信号品質を低下させ、伝送遅延を変化させる可能性があります。スネーク配線が必要な場合は、クロストークを低減するために、最小曲げ半径を維持し、配線間隔を配線幅の4倍にしてください。高速回路では、信号の反射と干渉を最小限に抑え、信号の整合性を確保するために、インピーダンス整合が不可欠です。
信号干渉と電磁干渉を低減するには、適切な電源ライン設計が不可欠です。電源ラインは太く短く設計することで抵抗とインダクタンスを低減し、安定した電力供給を確保します。グランドラインは信号ラインに近づけ、ループを形成することで良好なリターンパスを確保し、信号ループ面積を最小限に抑えます。
PCB配線設計が完了したら、シミュレーション解析とプロトタイプ検証が不可欠なステップです。シミュレーションは、配線設計のパフォーマンスと安定性を評価し、潜在的な干渉問題を特定し、タイムリーな調整を行うのに役立ちます。これにより、設計エラーが大幅に削減され、回路の信頼性が向上します。
PCB配線は芸術であると同時に技術的な専門分野でもあります。綿密な配線により、最適な回路性能、信号整合性、そして長期的なシステム安定性が確保されます。業界をリードするPCB工場であるSprintPCBは、最高の結果を得るには高度な技術だけでなく、設計と製造プロセスの両方における専門知識が必要であることを理解しています。設計者は、効率的で信頼性の高い回路設計を実現するために、電気的特性、機械構造、そして製造技術を考慮する必要があります。一流のPCBメーカーとして、SprintPCBは最高水準の性能と信頼性を満たす高品質なソリューションを提供することに尽力しています。
