プリント基板製造の究極ガイド：プロセス、イノベーション、業界のベストプラクティス

2025-03-20記者: SprintPCB

スマートホームから自動運転車まで、生活のあらゆる側面にエレクトロニクスが浸透する時代において、プリント基板製造は技術革新の礎となっています。プリント基板業界のリーディングカンパニーであるSprintPCBは、数十年にわたる専門知識と最先端技術を融合させ、航空宇宙から民生用電子機器まで、幅広い業界に堅牢で高性能なソリューションを提供しています。この1800語のガイドでは、プリント基板製造の世界を深く掘り下げ、重要なプロセス、新たなトレンド、品質ベンチマーク、そしてSprintPCBの卓越性へのこだわりがどのようにして同社をグローバルリーダーの地位に導いているのかを探ります。

1. プリント基板製造の進化：基礎からハイテクまで

プリント基板製造の歴史は、20世紀半ばにシンプルな単層設計から始まりました。今日では、複雑な多層基板、フレキシブル回路、HDI技術へと発展しています。現代のPCBは、小型化、高速データ転送、そして極めて高い耐久性といった要求に応えるよう設計されています。

PCBが不可欠な理由

接続性: PCB はコンポーネントを統合システムに統合し、デバイスがシームレスに機能できるようにします。
スケーラビリティ: ウェアラブルから産業機械まで、PCB はさまざまなサイズとパフォーマンスの要件に適応します。
信頼性: 高度な製造技術により、過酷な環境でも故障率が低減します。

SprintPCB では、レーザー直接イメージング (LDI) や自動光学検査 (AOI)などの革新的な技術を活用して、PCB の実現可能性の限界を押し広げています。

2. プリント基板製造の主要工程：段階的な説明

プリント基板製造プロセスを理解することは、その複雑さを理解する鍵となります。以下では、SprintPCBの精度重視のアプローチに焦点を当てながら、各フェーズを分析します。

ステージ1：設計とエンジニアリング

回路図開発: Altium Designer や Cadence Allegro などのツールを使用して、エンジニアは電気的および熱的仕様を満たす回路をマッピングします。
DFM (製造向け設計) 分析: SprintPCB のチームは、潜在的な製造上の課題を早期に特定し、コスト効率と歩留まりを高めるためにレイアウトを最適化します。
プロトタイピング: ラピッドプロトタイプにより、本格的な生産の前に設計を検証し、市場投入までの時間を短縮します。

ステージ2：材料の選択

基材とラミネートの選択は性能に直接影響します。一般的な材料には以下のようなものがあります。

FR-4 : 標準用途向けのコスト効率に優れた難燃性エポキシラミネート。
高周波ラミネート（例：Rogers 4350B）：5G および RF デバイスに最適です。
フレキシブルポリイミド：医療用ウェアラブルなどの曲げられる電子機器に使用されます。

SprintPCB は、持続可能性の目標に合わせて、ハロゲンフリーおよび RoHS 準拠のオプションを提供しています。

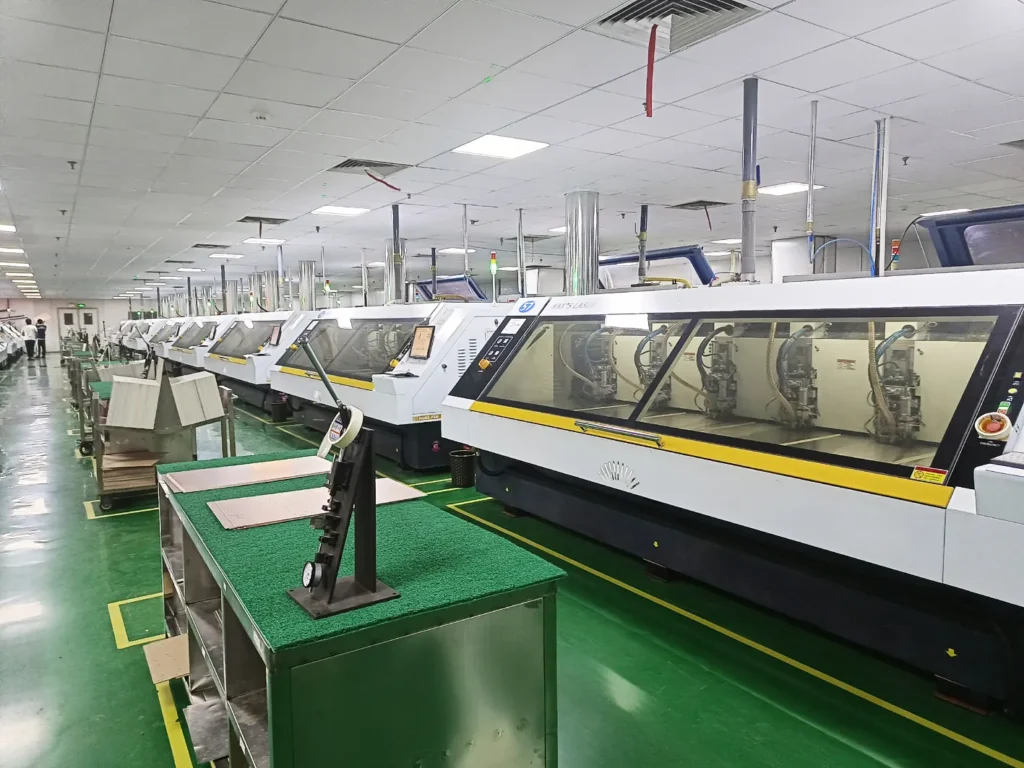

ステージ3：PCB製造

イメージング: 紫外線 (UV) またはレーザー照射により回路パターンを銅張りの基板に転写します。
エッチング: 化学プロセスにより余分な銅を除去し、精密な導電トレースを残します。

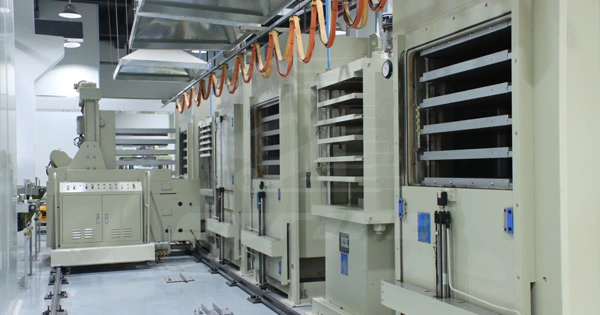

ラミネーション：多層ボードを高熱と高圧下で融合します。

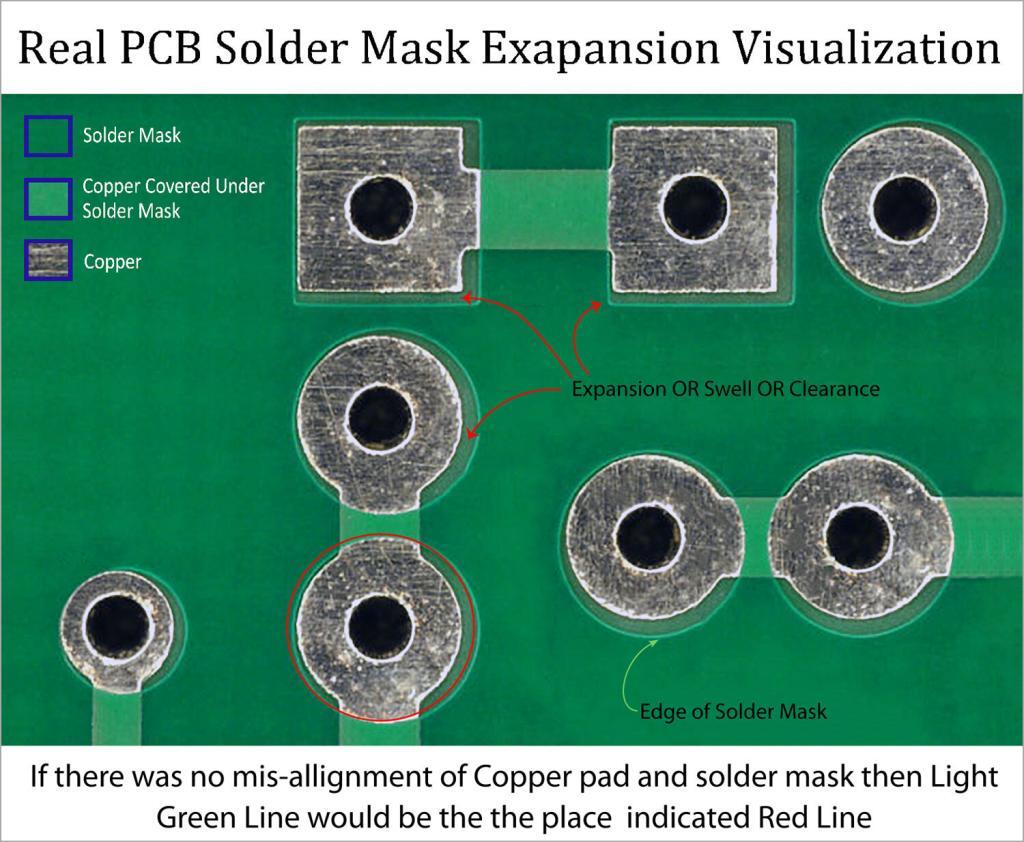

メッキ: 無電解ニッケル浸金 (ENIG) または HASL 仕上げにより酸化を防ぎます。

ステージ4：テストと品質保証

電気テスト: 導通チェックとフライングプローブテストによりオープン/ショートを検出します。
熱ストレステスト: ボードが温度変動に耐えられることを確認します。
断面解析: レイヤーの位置合わせとビアの整合性を検証します。

SprintPCB の100% テストポリシー とIPC-A-600 準拠により、 業界をリードする信頼性が保証されます。

3. プリント基板製造に革命を起こす先進技術

競争力を維持するために、メーカーは次世代テクノロジーを導入する必要があります。SprintPCBがどのようにその先頭に立っているか、以下にご紹介します。

HDIテクノロジー

マイクロビア: レーザードリル穴 (<150µm) により、超コンパクトな設計が可能になります。
スタックビア: サーバーなどの高速アプリケーションにおける信号の整合性を高めます。

フレキシブル基板とリジッドフレックス基板

用途: 医療用インプラント、折りたたみ式スマートフォン、軍用航空電子機器。
利点: 重量の軽減、耐久性の向上、3D 構成の可能性。

積層造形（3Dプリンティング）

ラピッドプロトタイピング: 複雑な設計の反復サイクルを加速します。
組み込み部品: 抵抗器とコンデンサを基板に直接印刷します。

IoTに最適化されたPCB

低電力設計: スマートセンサーのバッテリー寿命を延ばします。
RF シールド: 接続されたデバイスへの干渉を最小限に抑えます。

4. プリント基板製造における品質基準

グローバル認証の遵守により、安全性とパフォーマンスが保証されます。SprintPCBは以下の要件を満たしています。

IPC クラス 2/3 : 商用および高信頼性アプリケーション向け。
ISO 9001:2015 : 厳格な品質管理システム。
UL 認証: 防火および電気規格に準拠しています。
RoHS/REACH : 鉛やカドミウムなどの有害物質の排除。

5. 現代のプリント回路基板製造の産業応用

PCBはどこにでも存在します。主な分野は以下の通りです。

自動車：エンジン制御ユニット（ECU）、ADAS システム、EV バッテリー管理。
ヘルスケア: MRI 装置、ペースメーカー、ポータブル診断装置。
航空宇宙：航空電子工学、衛星通信モジュール。
民生用電子機器: スマートフォン、AR/VR ヘッドセット、IoT デバイス。

ケーススタディ

SprintPCB はロボット工学企業と提携して AI 駆動型ドローン向けの 20 層 HDI PCB を開発し、信号損失を 30% 削減しました。

6. プリント基板製造における持続可能性

環境意識が高まるにつれ、SprintPCB は次のことを優先します。

リサイクル可能な材料: バイオベースのラミネートと鉛フリーはんだ。
廃棄物の削減：水のリサイクルシステムと化学物質の再利用プログラム。
エネルギー効率: 太陽光発電施設と低排出プロセス。

7. プリント基板製造における適切なパートナーの選択

メーカーの選択は、以下の点に左右されます。

技術的専門知識: 業界内での実績のある経験を求めます。
スケーラビリティ: プロトタイプと大量注文の両方を処理できます。
透明性: リアルタイムの注文追跡と詳細なレポート。
カスタマーサポート: DFM ガイダンスと迅速なトラブルシューティング。

SprintPCBを選ぶ理由

48 時間のクイックターンプロトタイピング: 研究開発フェーズを迅速化します。
グローバル物流: 100 か国以上への玄関先配達。
24 時間 365 日のエンジニアリングサポート: 緊急の修正にも専門知識がすぐに対応します。

8. プリント基板製造の将来動向

AI 主導設計: 機械学習アルゴリズムにより、信号の整合性のためにレイアウトが最適化されます。
組み込み受動部品: 基板に統合されたコンデンサ/抵抗器。
量子コンピューティング PCB : 超低抵抗を実現するグラフェンなどの材料。
