完璧なPCBの実現：重要な文字印刷プロセスの解明

では、PCB製造時に文字印刷がどのように行われているかご存知ですか？

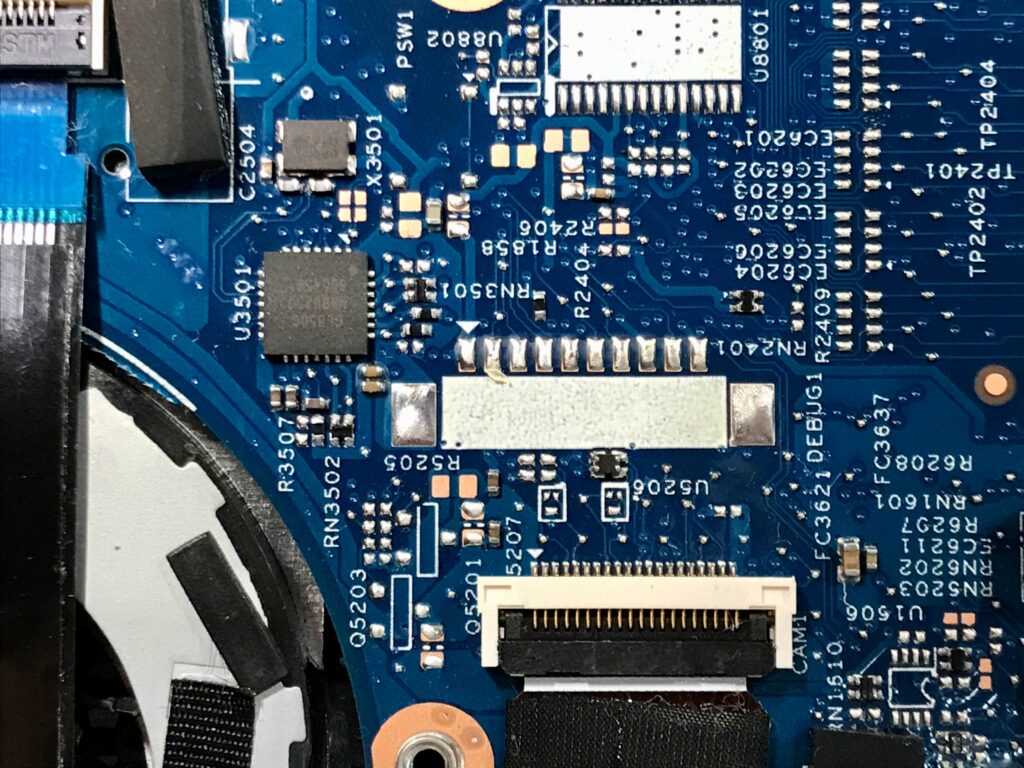

文字印刷工程を開始する前に、十分な準備が必要です。これには、印刷機器と材料を徹底的に検査し、良好な状態であり、生産要件を満たしていることを確認することが含まれます。さらに、印刷の精度と品質を確保するために、PCB（プリント回路基板）を徹底的に洗浄する必要があります。文字印刷工程では、まず印刷する回路パターンとマーキングを準備します。これらのパターンは通常、電子ファイルの形式で、サイズと位置がPCB基板の表面と完全に一致するように、専用のソフトウェアを使用してグラフィック処理と調整を行う必要があります。文字印刷を行う前に、印刷機器の正確な設定が必要です。これには、スクリーン印刷機の印刷速度、圧力、温度などのパラメータを調整し、印刷プロセスの安定性と精度を確保することが含まれます。準備作業と機器のセットアップが完了すると、文字印刷工程が正式に開始されます。このステップでは、シルクスクリーン印刷機を使用して、前処理済みの回路パターンとラベルをPCB表面に印刷します。パターンの鮮明さと精度を確保するには、印刷中に安定した圧力と速度を維持することが不可欠です。文字印刷が完了したら、印刷品質の検査と検証が必要です。目視検査と測定ツールを用いることで、各文字やパターンの精度と一貫性、そしてPCB基板表面全体の品質を確保できます。印刷が完了したら、インクまたは顔料に処理と硬化を施す必要があります。これは、熱処理や紫外線照射などの方法で実現でき、PCB表面に印刷されたパターンの安定性と耐久性を確保します。最後に、文字印刷後のPCB（プリント回路基板）は最終検査と梱包を経る必要があります。梱包工程では、文字印刷の損傷を防ぎ、製品の完全性と安全性を確保するための予防措置を講じることが重要です。文字印刷の手順やプロセスは一見単純に見えますが、細部に至るまで細心の注意を払うことが必要です。綿密な準備、厳格な品質管理、そして高度な技術手法により、PCB製造における文字印刷の精度と信頼性を確保できます。次に、文字印刷工程で使用される機器と材料、そして完璧なPCBを製造するという目標を達成するための効果的な品質管理の実施方法について見ていきましょう。

文字印刷に使用する機器と材料

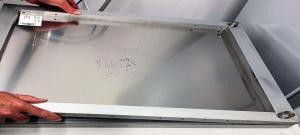

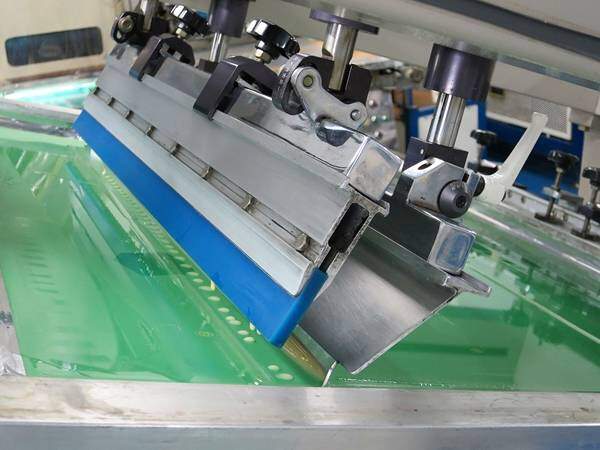

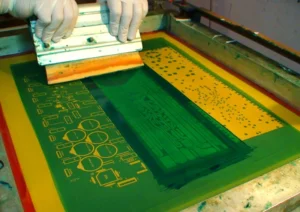

文字印刷とは、スクリーン印刷機を用いてPCB（プリント回路基板）表面の所定の位置にインクまたは顔料を塗布するプロセスです。文字印刷に最も一般的に使用される装置の一つがスクリーン印刷機です。スクリーン印刷機は、インクまたは顔料を塗布できる金属メッシュ（通常はステンレス鋼線製）で構成されています。スクリーン印刷機の動作原理は、インクまたは顔料をメッシュの穴に押し込み、PCB表面に圧力をかけることでインクまたは顔料を所定の位置に転写し、所望のパターンを作成することです。スクリーン印刷機では、印刷品質と精度を確保するために調整が必要な重要なパラメータがいくつかあります。例えば、メッシュのサイズと形状は印刷パターンの細かさを決定し、印刷機の速度と圧力もインクまたは顔料の転写に影響を与えます。したがって、オペレーターは、最良の印刷結果を得るために、PCBの具体的な設計と要件に基づいてこれらのパラメータを調整する必要があります。文字印刷に使用される材料は、印刷品質を保証する重要な要素です。文字印刷に一般的に使用される印刷材料には、インクと顔料があります。インクは通常、半固体または液体で、PCB表面に所望の文字やパターンを形成するために使用されます。インクは特定の要件に応じて選択できます。例えば、アプリケーションのニーズに基づいて有機溶剤系または水性インクを選択し、印刷材料を決定します。顔料は色安定性のある粉末材料で、一般的に色付きのパターンやマーキングの印刷に使用されます。文字印刷プロセスでは、顔料を適切な希釈剤と混合して印刷インクを調製し、スクリーン印刷機を使用して塗布します。顔料の選択では、色の安定性、粒子サイズ、光沢などの要素を考慮し、印刷パターンの鮮明さと耐久性を確保します。インクと顔料に加えて、導電性インクやソルダーレジストインクなど、特定のPCB設計要件に使用される特殊な文字印刷材料もあります。導電性インクは、回路基板のはんだパッドや配線接続などの導電パターンを印刷するために使用され、ソルダーレジストインクは、はんだ付けされていない領域をはんだ汚染や短絡から保護するために使用されます。文字印刷プロセスにおいて、適切な印刷機器と材料の選択は、印刷品質を確保するための重要なステップです。オペレーターは、特定のPCB設計と要件に基づいて印刷機器のパラメータを正確に調整し、適切なインク、顔料、その他の特殊材料を選択して、高品質の文字印刷効果を実現する必要があります。

文字印刷品質管理

文字印刷品質管理の重要性

• 製品の品質を確保する

• 生産効率の向上

• コストを節約

• 顧客の信頼を高める

一般的な文字印刷品質の問題

• 文字のぼかし

• 誤植

• 印刷の一貫性がない

文字印刷品質管理方法と技術

• 目視検査：

• 測定機器の使用：

• 標準化業務：

• 自動品質管理:

• 継続的な改善:

文字印刷工程における課題と改善

文字印刷工程はPCB製造において重要な役割を果たしますが、同時に多くの課題にも直面しています。現代の電子製品の継続的な発展に伴い、PCBの部品配置の複雑さと高密度化は徐々に進み、文字印刷工程にも課題をもたらしています。回路基板の設計が複雑化すると、印刷パターンもより微細で複雑なものとなり、印刷精度と安定性に影響を与える可能性があります。同時に、材料選定においては、メーカーは高品質と環境要件のバランスを取る必要があります。従来のインクには有害物質が含まれている可能性があり、環境に優しいインクは印刷工程で期待通りの性能を発揮しない可能性があります。電子機器製造業界の自動化とインテリジェント化のトレンドに対応するため、文字印刷工程では高度な自動化技術とインテリジェント技術を導入し、作業効率と品質の安定性を向上させる必要があります。文字印刷工程が直面する課題に対処するために、私たちは一連の改善策を実施することができます。部品配置の複雑さと高密度化に伴う課題に対しては、高精度スクリーン印刷機と高度なグラフィック処理ソフトウェアに投資することで、印刷精度と精密度を向上させることができます。さらに、印刷パラメータの調整と印刷パターンの最適化により、複雑な回路基板の要求を満たすことができます。材料選定に関しては、印刷品質と環境への配慮を両立させるため、環境基準に適合した高品質のインクと顔料を選択する必要があります。また、環境に優しい新材料の開発を常に注視し、先進的な代替材料を導入することも不可欠です。さらに、自動文字印刷装置やロボット支援オペレーションの導入により、人為的ミスやばらつきを削減し、生産効率と品質の一貫性を向上させることができます。同時に、マシンビジョン技術を用いたリアルタイム監視と品質検査により、問題を迅速に検出し、自動調整を行うことができます。効果的な品質管理と技術トレーニングは、文字印刷プロセスの成功に不可欠です。印刷パラメータと品質指標のリアルタイム監視・記録を含む堅牢な品質管理システムを確立することで、印刷プロセスの精度と安定性を確保できます。さらに、包括的な技術トレーニングを提供することで、オペレーターは正しい印刷技術と操作の基本を習得し、操作ミスや品質問題を回避できます。定期的な品質レビューと技術評価により、問題を特定し、継続的なプロセス改善を促進し、文字印刷プロセスの持続的な最適化と強化を実現します。この一連の改善方法と対策を通じて、文字印刷プロセスの課題に効果的に対処することができます。印刷品質と生産効率を向上させ、エレクトロニクス産業の継続的な発展と進歩を推進します。文字印刷プロセスを徹底的に調査することで、PCB製造におけるその重要性と影響力を深く理解することができました。文字印刷の精度と品質はPCBの性能と信頼性に直接影響を与えるため、見逃すことのできない重要なステップです。絶えず変化するエレクトロニクス業界において、完璧なPCBを保証するには、文字印刷プロセスの継続的な改善と発展が不可欠です。健全な品質管理と技術革新を通じてのみ、将来、より効率的で信頼性の高いエレクトロニクス製品を生み出すことができます。PCB製造において、文字印刷プロセスは電子設計を具体的な製品に変換する重要なリンクであることは間違いありません。したがって、あらゆるエレクトロニクスメーカーと技術専門家にとって、文字印刷プロセスを完全に理解することは、生産効率を向上させるだけでなく、製品競争力を強化することにもつながります。共に協力し、文字印刷プロセスに注力し、改善を続け、より良い完璧なエレクトロニクスの世界を創造しましょう。学習者であっても専門家であっても、この記事が貴重な知識と洞察を提供してくれることを願っています。
