多層PCB設計と製造をマスターする：SprintPCBによる2025年専門家ガイド

現代の電子機器における多層PCBの台頭

コンパクトで高性能なソリューションが求められる今日のエレクトロニクス業界において、多層PCBは高度な回路設計に不可欠な要素となっています。これらの精巧な基板は、5Gインフラから医療用画像システムまで、あらゆる用途に使用されており、エンジニアはより狭いスペースに多くの機能を詰め込むことができます。SprintPCBは、精密なエンジニアリングと比類のない信頼性を融合させた多層PCB製造において卓越した技術を提供しています。このガイドでは、設計の基礎、製造プロセス、そして最先端のトレンドを深く掘り下げ、多層PCB技術を最大限に活用するためのお手伝いをします。

多層PCBを理解する：基本的なシンプルさを超えて

多層PCBは、3層以上の導電性銅層を絶縁誘電体で分離し、熱と圧力で接合したものです。これらの層はめっきスルーホール（PTH）またはマイクロビアを介して相互接続されており、以下のような複雑なデバイスに最適です。

• 民生用電子機器: 5G アンテナ用の 10 層以上の基板を搭載したスマートフォン。
• 産業オートメーション: 熱管理を統合したモーター コントローラー。
• 航空宇宙: EMI シールドと高速信号の整合性を必要とする航空電子システム。

多層 PCB が単層/二層 PCB より優れている理由:

• スペース効率: 同等の単層設計と比較して、設置面積が 50～70% 小さくなります。
• 信号品質の向上: 専用のグランド/電源プレーンによりノイズ干渉が低減します。
• 耐久性の向上: ラミネートされた FR-4 コアは振動と熱サイクルに耐えます。

多層PCBによって変革された6つの業界

通信: 12～20 層の PCB が 5G 基地局とミリ波ルーターに電力を供給します。

医療機器: フレキシブル多層 PCB により、MRI 装置やポータブル健康モニターが実現します。

自動車: ADAS (先進運転支援システム) は HDI (高密度相互接続) ボードに依存しています。

IoT: 超薄型の 6 層設計により、スマート センサーとウェアラブル テクノロジーが推進されます。

防衛: 耐久性の高いボードはレーダー システムをサポートし、通信デバイスを保護します。

エネルギー: 多層 PCB は、太陽光発電インバーターやバッテリー管理システム (BMS) にとって非常に重要です。

SprintPCBにおける多層PCBの精密製造プロセス

当社の多層 PCB 生産は IPC-6012 クラス 3 規格に準拠しており、最高品質を保証します。

レイヤースタックアップ設計

• 信号-グランド-信号構成などのインピーダンス制御のために層配置を最適化します。
• 材料の選択: フレックス リジッド ハイブリッド用の High-Tg FR-4、Rogers 4350B、またはポリイミド。

内層イメージング

• レーザーダイレクトイメージング（LDI）は、25μm のライン/スペース精度を実現し、精密なパターンを実現します。

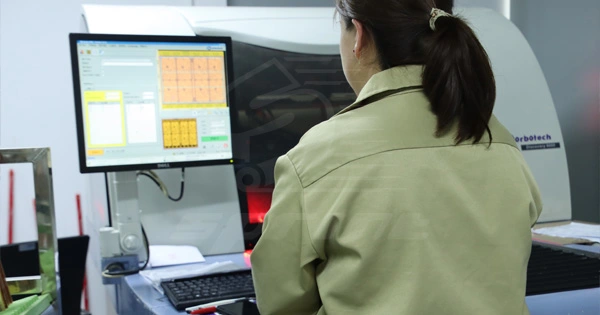

• AOI（自動光学検査）は、品質保証のためにラミネート前に欠陥を検出します。

ラミネーションとドリリング

• 油圧プレスは 180°C、350 psi で層を結合し、強力な接着を実現します。
• レーザードリリングにより、複雑な接続のために HDI ボードにマイクロビア (直径 50～100μm) が作成されます。

メッキと表面仕上げ

• 無電解ニッケル浸金（ENIG）は優れた耐腐食性を備えています。
• 導電性エポキシでビアを充填することでエアポケットを防ぎ、信頼性の高い電気接続を実現します。

最終テスト

• TDR (時間領域反射率測定法) は、高速信号の整合性のインピーダンスを検証します。
• 熱衝撃テスト (-55°C ～ 125°C、500 サイクル) により、過酷な条件下でも耐久性を保証します。

多層PCB設計における5つの必須ベストプラクティス

• 初期層スタックアップ計画：ノイズカップリングを防ぐため、アナログとデジタルのグランドを分離します。反りを防ぐため、対称的なスタック構成を採用します（例：4層：信号-GND-電源-信号）。
• シグナルインテグリティ管理：高速トレース（例：DDR4、PCIe）は、グランドシールドを施した隣接層に配線します。クロストーク干渉を最小限に抑えるため、3Wルール（トレース間隔 = トレース幅の3倍）に従ってください。
• 効果的な熱設計：放熱のため、電源部品（例：QFNパッケージ）の下にサーマルビアを配置します。内層には銅箔を使用し、効率的に熱を管理します。
• DFM最適化：ビアインパッドはコストを15～20%増加させる可能性があるため、必要な場合を除き使用を避けてください。信頼性の高いドリル加工とめっきを実現するために、環状リングは0.15mm以上の厚さを確保してください。
• 製造業者とのコラボレーション：Gerber、IPC-356、ODB++ファイルを共有することで、シームレスな多層PCB製造を実現します。スタックアップのTg（ガラス転移温度）とCTE（熱膨張係数）を検証することで、製造上の問題を未然に防ぎます。

多層PCB製造コストの最適化戦略

層数: 6 層 PCB は、複雑さと材料の使用量が増えるため、通常、4 層ボードよりも約 40% コストが高くなります。

材料: Rogers のような高周波ラミネートでは、標準の FR-4 材料に比べてコストが 30～50% 増加します。

穴: レーザードリルによるマイクロビアのコストは穴 1 つあたり 0.02 ～ 0.05 ドルですが、機械ドリルのコストは穴 1 つあたりわずか 0.005 ドルです。

リードタイム: 迅速な 5 日間ターンアラウンド サービスは、標準の 10 日間の生産サイクルよりも 25% 高くなる可能性があります。

SprintPCBのコスト削減のヒント:

• 特別な要件がない限り、標準の 1.6 mm のボード厚さを使用してください。
• コストを削減するために、重要でないアプリケーションでは HASL (Hot Air Solder Leveling) 仕上げを選択します。
• 小さなボードをパネル化することで、材料の無駄を最小限に抑え、生産効率を最大化します。

多層PCB vs. HDI：プロジェクトに最適な技術の選択

将来展望：多層PCB技術の革新

• 組み込み受動部品: 抵抗器とコンデンサが内部層に統合され、表面積が最大 30% 削減されます。
• 3D プリント エレクトロニクス: 積層製造により、8 層ボードの迅速なプロトタイピングが可能になります。
• AI を活用した設計ツール: 複雑な BGA ブレークアウトを数分で自動配線し、設計サイクルを高速化します。
• 持続可能な素材: ハロゲンフリーのラミネートとリサイクル可能な銅コアにより、環境に優しい電子機器が促進されます。

SprintPCBが多層PCB製造のリーダーである理由

• 高度な機能: 最大 32 層、25μm レーザー ドリリング、±10% のインピーダンス制御をサポートします。
• 包括的な認証: ISO 9001、AS9100 (航空宇宙)、IATF 16949 (自動車) により品質とコンプライアンスが保証されます。
• グローバル生産ネットワーク: 米国、EU、アジアの施設全体でプロトタイプから量産までシームレスに移行します。
• 専用サポート: 当社のエンジニアリング チームは、スタックアップ設計と DFM 分析に関する専門的なガイダンスを提供します。

結論

IoTウェアラブルから衛星通信まで、多層PCBは小型化と性能向上を実現し、エレクトロニクスのイノベーションを推進しています。SprintPCBと提携することで、最先端の製造プロセス、厳格な試験プロトコル、そして比類のない技術的専門知識を活用できます。

信頼できる多層 PCB サプライヤーをお探しですか? 今すぐ設計ファイルをアップロードして無料見積もりをご依頼ください。初回注文は 15% オフとなります。
