最適な検査: フライング プローブ テストと自動光学検査 (AOI) を組み合わせることで、極めて高い精度により、各部品が適切にフォーマットされ、プリント回路基板上に配置されていることが確認されます。
フライングプローブテストとは何ですか?

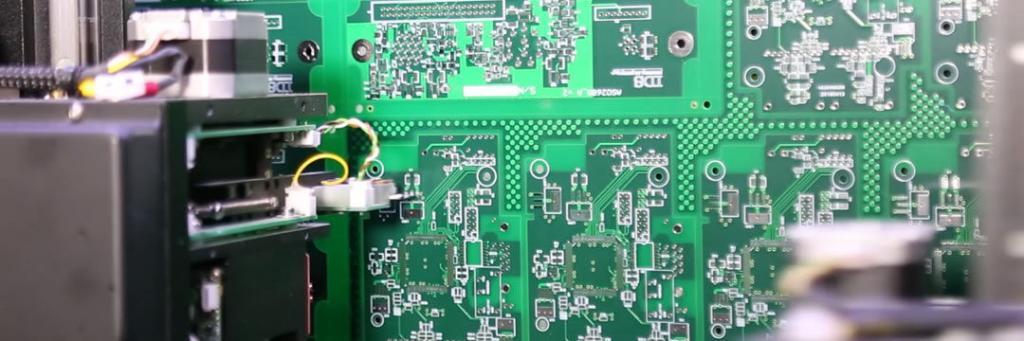

フライングプローブテストは、製造工程において電子プリント基板をテストする方法です。このプロセスでは、複数のプローブを「飛行」させ、同時にテストポイントに接触させます。フライングプローブテスターは通常、1つまたは複数のテストプローブを用いてプリント基板の上下両面に接触させ、テストポイントにアクセスします。その後、プローブは基板上を移動し、複数の導体または部品をテストします。装置は、テスト対象となる特定の基板を概説したプログラムに従い、高精度の針を用いてプリント基板が正常に機能していることを確認します。フライングプローブテストシステムは、テスト治具やカスタムツールを必要とせず、プローブは基板へのアクセスに関してほとんど制約がありません。そのため、FPTは開発初期段階の基板テストにおいて費用対効果の高い選択肢となります。また、少量から中量生産にも最適です。
