HDI多層PCB技術の利点を探る

2024-01-23記者: SprintPCB

SprintPCB の HDI 多層 PCB テクノロジーは、小型化、高性能、エネルギー効率といった独自の利点を備えています。

導入

エレクトロニクス業界において、HDI多層PCB技術はますます広く利用されています。この技術は、高密度接続性能と優れた電気性能により、電子機器の小型化と高性能化を実現します。SprintPCB Company 1は、研究開発サンプルから量産まで、お客様にワンストップのハイエンドプリント基板製造サービスを提供することに尽力するハイテク企業として、HDI多層PCB技術の応用において豊富な経験と深い技術的蓄積を有しています。

HDI多層PCB技術の紹介

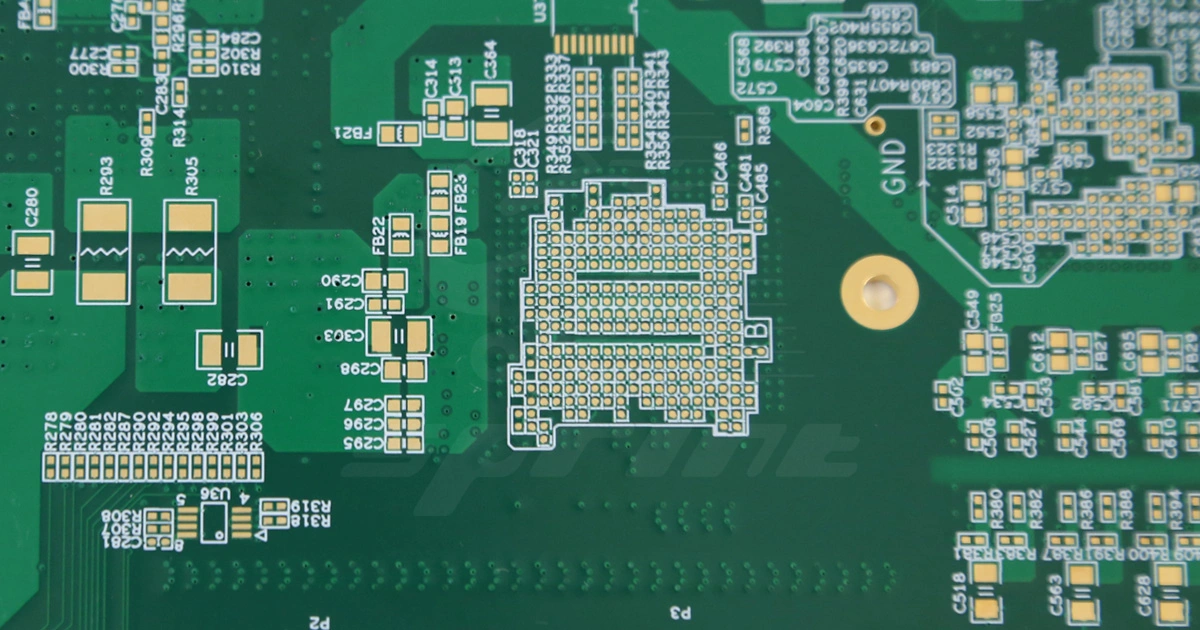

HDI多層PCBは、微細孔技術と薄板材料技術を用いて製造されるプリント回路基板です。非常に微細な線幅、線間隔、開口部を特徴としており、限られたスペースでより多くの機能を実現できます。

HDI多層PCBの構造

HDI多層PCBは通常、複数の絶縁材料と導電層を交互に積層した構造で、各層は微細孔を介して相互に接続されています。この構造により、HDI多層PCBは優れた信号伝送性能と極めて高い集積度を実現します。

HDI多層PCB技術の利点

小型化と軽量化

HDI 多層 PCB の高密度特性により、より小さなスペースに多くの機能を実装できるため、電子機器のサイズと重量が大幅に削減されます。

高性能

HDI 多層 PCB の微細孔と薄型材料技術により、より高速で安定した信号伝送が可能になり、電子デバイスのパフォーマンスが向上します。

省エネと環境保護

HDI 多層 PCB の高効率と低消費電力の特性により、エネルギーを節約できるだけでなく、環境保護にも役立ちます。

結論

SprintPCBのHDI多層PCB技術は、その独自の優位性により、エレクトロニクス業界の様相を徐々に変えつつあります。技術の進歩に伴い、SprintPCBのHDI多層PCB技術は今後、より大きな役割を果たすでしょう。SprintPCBは、世界中の3,000社以上のお客様に迅速な電子機器製造サービスを提供することに尽力しており、より多くのお客様と協力し、エレクトロニクス業界の発展を共に促進することを楽しみにしています。
