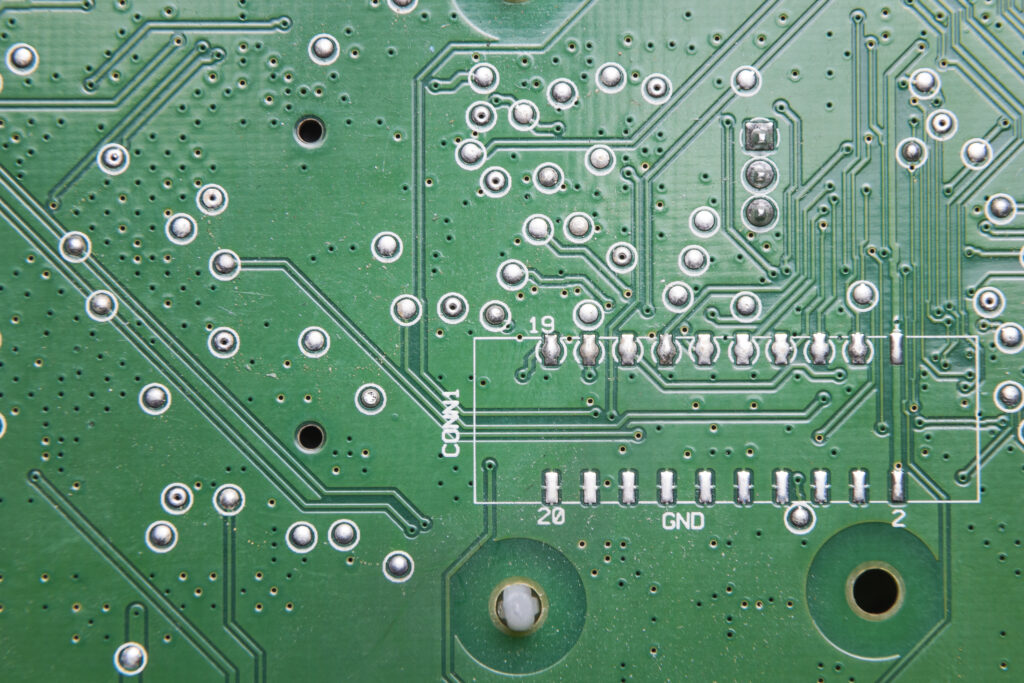

電子機器の緑色のコーティングと白いマーキングは何のためにあるのか疑問に思ったことはありませんか？電子機器を分解したり、試作基板を注意深く観察したりすると、はんだパッドに緑色のコーティング層があり、回路基板に白いマーキングがあることに気付くかもしれません。これらの緑色のコーティングはソルダーマスクと呼ばれ、白いマーキングはPCBシルクスクリーンです。電子機器の製造において、これらは比較的小さいものですが、非常に重要な役割を果たしています。この記事では、ソルダーマスクとPCBシルクスクリーンの機能と、電子機器製造プロセスにもたらす利点を紹介します。ソルダーマスクとPCBシルクスクリーンの重要性を掘り下げる前に、まずそれぞれの定義と機能を理解しましょう。これにより、電子機器製造における役割をより深く理解することができます。
ソルダーマスクとは何ですか?
ソルダーマスクは、プリント回路基板（PCB）に塗布されるコーティングで、通常は緑色です。部品ピンとPCB間の金属パッド領域であるソルダーパッド領域に塗布されます。ソルダーマスクは通常、ポリイミドまたはエポキシ樹脂で作られ、PCB上の銅箔の上に層として塗布されます。ソルダーマスクの主な機能は、ソルダーパッドを外部環境による腐食や損傷から保護することです。ソルダーマスクは絶縁層を形成し、短絡、電気的干渉、はんだ付け工程中の酸化や腐食による損傷を防ぎます。また、ソルダーマスクのコーティングは、はんだ付け工程中のはんだブリッジやエラーを低減し、はんだ接合部の精度と信頼性を確保します。ソルダーマスクは、PCBの製造および組み立て工程において重要な役割を果たします。保護層として、ソルダーマスクは、外部環境に存在する可能性のある腐食性物質、ほこり、湿気、汚染物質からのはんだパッドの保護を行います。これにより、はんだパッドの信頼性と耐久性が維持され、回路基板の寿命が延びます。ソルダーマスクの絶縁特性は、異なるはんだパッド間の短絡を効果的に防止し、誤った電流経路の形成を回避します。また、電磁干渉（EMI）や無線周波数干渉（RFI）の可能性を低減し、回路基板の耐干渉性を高めます。ソルダーマスクのコーティングははんだの流れを制御し、はんだ付けミスやはんだパッド間の短絡のリスクを低減します。はんだの位置を正確に制御することで、はんだ付けプロセスをより制御された正確なものにします。ソルダーマスクは、様々な電子機器や産業で広く使用されています。例えば、通信機器：携帯電話、ルーター、通信基地局などのPCB製造・組立工程でソルダーマスクが使用され、様々な環境下における安定性と信頼性を確保しています。車載エレクトロニクス：車載エレクトロニクス分野では、車両制御ユニット、計器クラスター、車載エンターテイメントシステムなどの製造・組立にソルダーマスクが使用され、過酷な振動、温度、湿度条件下でも正常な動作が保証されています。産業用制御システム：産業用オートメーションおよび制御システムのPCBには、はんだマスクが使用され、産業環境に存在する埃、湿気、化学物質から回路基板を保護し、機器の信頼性と安定性を確保します。医療機器：医療機器の製造において、はんだマスクは様々な医療機器のPCBに使用され、細菌、腐食性液体、環境汚染が機器の性能と患者の安全に与える影響を防ぎます。まとめると、ソルダーマスクは、様々な分野の電子機器製造において重要な役割を果たしています。はんだパッドを保護し、回路基板の安定性と信頼性を高めると同時に、はんだ付け不良とメンテナンスコストを削減します。現代の電子機器製造において、ソルダーマスクは欠かせない部品です。ソルダーマスクの役割を理解したところで、次はPCBシルクスクリーンに注目し、その重要性を理解していきましょう。
PCB シルクスクリーンとは何ですか?
PCBシルクスクリーンとは、通常シルクスクリーン印刷技術を用いて回路基板に印刷された白いマーキングを指します。これらは、電子機器製造における組み立て、テスト、修理工程を支援するための識別とガイドとして使用される目に見えるマークです。シルクスクリーンには通常、文字、記号、ピンラベル、部品の配置、その他の関連情報が含まれており、回路基板の表面または部品の上に直接印刷できます。PCBへのシルクスクリーン印刷は、電子機器製造において重要な役割を果たします。PCBシルクスクリーン印刷は、部品、コネクタ、テストポイント、その他の重要な部品を回路基板上で識別および配置するための文字と記号によるマーキングを提供します。これは特に組み立て担当者にとって重要です。シルクスクリーンの指示に基づいて部品を正しく取り付け・接続できるため、組み立てミスのリスクを軽減できます。さらに、シルクスクリーン印刷は修理やトラブルシューティングに役立つ参照情報を提供し、問題の特定と修正を容易にします。PCBへのシルクスクリーン印刷は、回路基板の視覚的な質感を高め、電子製品にプロフェッショナルで高品質な外観を与えます。シルクスクリーン印刷による精密なマーキングと明瞭な情報表示は、製品の視覚的な魅力を高め、ユーザーエクスペリエンスを向上させます。さらに、シルクスクリーン印刷は、ブランドロゴを組み込んだり、様々な色やフォントを用いてカスタマイズ要件に対応したりするためにも使用でき、製品に独自の視覚的特徴を与えることができます。PCBシルクスクリーンは重要な情報を視覚的に表現し、回路基板の読み取りと理解を容易にします。部品ピン、接続ポイント、電圧、信号名などの重要な詳細情報をシルクスクリーンでマーキングすることで、エンジニアや技術者は回路基板の機能と設計意図を迅速に理解することができます。これは、エラーの削減と効率性の向上に役立つため、電子システムの開発、テスト、保守に不可欠です。PCBシルクスクリーン印刷は、様々な電子機器やシステムに広く利用されており、その用途は以下を含みますが、これらに限定されません。民生用電子機器：PCBシルクスクリーン印刷は、携帯電話、タブレット、テレビ、オーディオ機器、家電製品などの民生用電子機器に広く使用されています。ユーザーは、シルクスクリーン印刷によって、様々な機能ボタン、コネクタ、インジケータライトを識別し、操作することができます。産業用制御：産業用オートメーションおよび制御システムでは、PCBシルクスクリーン印刷は、センサー、アクチュエーター、コントローラー、コネクタなどの主要コンポーネントを識別するために使用され、エンジニアによる適切な配線とデバッグを支援します。医療機器：医療業界では、PCBシルクスクリーン印刷は、医療機器のさまざまな機能領域、制御パネル、警告標識を識別するために不可欠です。これらは、医療従事者が機器を正しく操作し、特定の安全ガイドラインを遵守するための重要なガイドラインを提供します。自動車エレクトロニクス：自動車エレクトロニクスの分野では、PCBシルクスクリーン印刷は、自動車電子システムの制御ユニット、センサー、ワイヤーハーネス、コネクタなどの主要コンポーネントを識別するために使用されます。技術者の診断、修理、メンテナンス作業を支援します。要約すると、PCBシルクスクリーンは、識別、ガイダンス、視認性を提供することで、電子製造において重要な役割を果たし、回路基板の機能性と視覚効果を高めます。民生用電子機器、産業用制御機器、医療機器、自動車エレクトロニクスなど、PCBシルクスクリーンは電子製品の性能と信頼性を確保する上で重要な役割を果たします。ソルダーマスクとPCBシルクスクリーンの紹介を通して、電子製造におけるその重要性を理解していただけます。それでは、その利点をまとめてみましょう。ソルダーマスクとPCBシルクスクリーンは、回路基板とはんだパッドを保護する上で重要な役割を果たします。ソルダーマスクは、はんだパッドに塗布されるコーティング層で、はんだ付け時に過剰なはんだペーストがパッドの周囲に広がるのを防ぎ、短絡やはんだ付け不良を回避します。また、回路基板の腐食や酸化を引き起こす可能性のある空気、湿気、その他の環境要因に対するバリアとして機能し、回路基板の寿命を延ばします。ソルダーマスクは絶縁性も備えており、はんだパッド間の電気的短絡を防止します。さらに、ある程度の機械的保護も提供し、回路基板への外部からの物理的損傷の影響を軽減します。つまり、ソルダーマスクは保護層を提供することで、様々な環境下における回路基板とはんだパッドの正常な動作を保証し、機器の信頼性と安定性を向上させます。ソルダーマスクとPCBシルクスクリーンは、電子機器製造プロセスにおいて重要な役割を果たし、製造効率を大幅に向上させます。ソルダーマスクの存在により、はんだ付けプロセスが容易になり、精度が向上します。はんだペーストの流れを制限できるため、はんだパッドへの部品の配置が容易になります。また、ソルダーマスクの存在により、はんだ付けプロセス中のはんだペーストの無駄が削減され、生産効率が向上し、コストが削減されます。さらに、PCBシルクスクリーンはラベル付けとガイドツールとして機能し、製造担当者が電子部品を正確に配置して取り付けるのを支援し、組み立てミスの可能性を低減します。 PCBシルクスクリーン印刷は、明確な指示とマーキングを提供することで、製造プロセスの効率、精度、そして制御性を向上させます。PCBへのシルクスクリーン印刷は、識別とガイダンスを提供することで、電子機器の製造において重要な役割を果たします。シルクスクリーンマーキングは通常、白い記号、テキスト、またはグラフィックの形で回路基板上に表示されます。これらは、PCB上の部品、コネクタ、テストポイントなどの重要な位置を識別するために使用できます。これらのマーキングは、製造担当者が組み立ておよびテスト中に部品を正確に識別および配置するのに役立ちます。これにより、エラーが削減され、効率が向上します。さらに、PCBシルクスクリーン印刷には、バージョン番号、メーカー情報、その他の重要な識別子を含めることができるため、販売後のメンテナンスとトラブルシューティングが容易になります。明確な識別とガイダンスにより、PCBシルクスクリーン印刷は、回路基板の品質と一貫性を確保し、製造プロセスを簡素化し、製品のトレーサビリティを向上させます。この記事で説明したように、はんだマスクとPCBシルクスクリーンは、電子機器の製造において重要な役割を果たします。はんだマスクは回路基板とはんだパッドを保護し、短絡や環境腐食を防ぎます。一方、PCBシルクスクリーンは識別とガイダンスを提供し、電子機器の製造プロセスをより効率的かつ正確にします。これらの小さな緑色のコーティングと白いマーキングは、電子機器の性能と信頼性に重要な役割を果たします。したがって、個人的なDIYプロジェクトでも大規模生産でも、はんだマスクとPCBシルクスクリーンは不可欠です。
