PCB表面処理プロセスの探究：ENIGの謎と課題

2023-08-10記者: SprintPCB

電子機器製造分野において、プリント基板（PCB）は電子部品の接続と支持において重要な役割を果たす、不可欠な基盤部品です。しかし、PCBの性能と信頼性を確保するには、表面処理プロセスが極めて重要です。数ある表面処理技術の中でも、本日は「無電解ニッケル・金めっき（ENIG）」に焦点を当て、その謎、利点、そしてPCB製造における課題について探ります。

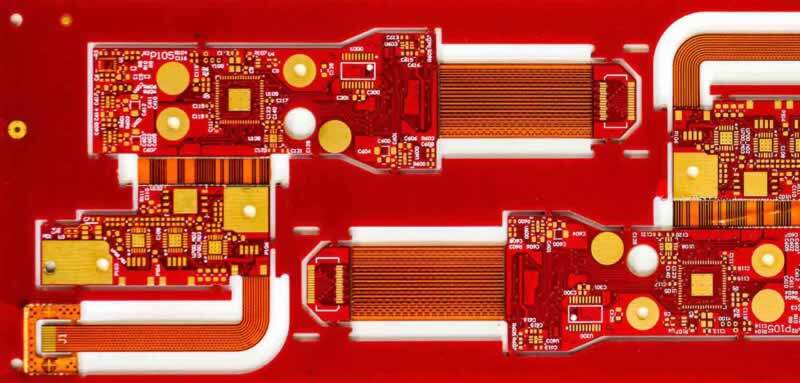

浸漬金めっきプロセス

浸漬金めっきプロセスは、浸漬ニッケル金めっきまたは化学ニッケル金めっきとも呼ばれ、その独自の特性と幅広い用途で広く知られています。このプロセスでは、まず適切な厚さのニッケル層を化学的手法でPCBの表面導体上に堆積させます。次に、ニッケル層の上に特定の厚さ（通常0.025～0.075マイクロメートル）の金層を堆積させます。この手順は、はんだパッド表面に優れた平坦性を与えるだけでなく、表面と側面に保護層を形成します。これは、はんだ付けを容易にするだけでなく、様々な形態のボンディングやワイヤボンディングを可能にし、電子部品の接続の可能性を広げます。

無電解ニッケル置換金めっき（ENIG）の利点：平坦性と汎用性

無電解ニッケル浸金（ENIG）プロセスは、その優れた平坦性と汎用性により、PCB製造において際立っています。はんだパッド表面の平坦性は、電子部品の安定した接続と性能を確保するための重要な要素です。さらに、平坦なはんだパッド表面は、はんだ付け時のストレスを軽減し、電子製品の信頼性を高めます。ENIGプロセスは、精密な化学的手法を用いてニッケルと金の層をはんだパッド表面に均一に堆積させ、滑らかで平坦な仕上がりを実現します。はんだパッド表面の平坦性は、さまざまなタイプの接続、特にマイクロエレクトロニクスデバイスや高密度集積回路の製造において重要です。従来のはんだ付け、より複雑なバンプボンディング、ワイヤボンディングなど、ENIG（無電解ニッケル浸金）プロセスは、これらの接続方法の理想的な基盤を提供します。溶接中、平坦な表面ははんだを均一に分散させ、より信頼性の高いはんだ接合部と接続を実現します。オーバーラップ溶接や金属ワイヤ溶接において、はんだマスクの平滑性はワイヤの安定した支持基盤となり、はんだ接合部の正確な位置決めと高品質な接続を保証します。さらに、優れた保護コーティングである金めっき層は、はんだパッドの表面と側面に強固なバリアを形成し、外部の酸素、湿気、化学物質から効果的に遮断します。これにより、はんだパッドの寿命が延びるだけでなく、部品の安定性と信頼性も向上します。高温、高湿度、腐食性ガスなどの過酷な環境下において、金めっき層の保護効果は特に顕著で、電子部品に強力な耐性を提供します。金めっきプロセスは、はんだパッドの平坦性を高め、はんだ付け品質と接続安定性を向上させるだけでなく、PCBの適用範囲も広げます。従来のはんだ付け方法からより高度な接続技術まで、金めっきプロセスは確固たる基盤を提供し、様々な分野で優れた性能を発揮します。

イマージョン・ゴールドが直面する課題

確かに、浸漬金技術は PCB 製造において数多くの利点をもたらしますが、同時に一連の課題も伴います。

職人技の複雑さ

複雑で精緻な製造プロセス。電気めっきプロセスの複雑さは、製造におけるいくつかの重要なステップに起因しています。まず、ニッケルの堆積では、ニッケル層の均一性と緻密性を確保するために、温度、濃度、電流などのパラメータを厳密に制御する必要があります。次に、金層の置換では、金層の厚さが過剰または不足にならないように、時間と濃度を正確に制御する必要があります。これらのステップの細心の注意を要するため、製造プロセスは複雑になり、高度に専門化された設備と技術サポートが必要となり、製造の難易度と複雑さが増します。

コストに関する考慮事項

製造コストの高騰。電気めっきプロセスの複雑さは、製造コストの上昇に直接つながります。各工程が基準を満たすことを保証するために、メーカーは多大な労力、設備、そして時間を投入する必要があります。精密な制御が求められるため、機器のメンテナンスと校正にも多額の投資が必要になります。さらに、電気めっきプロセスに必要な金塩やニッケル塩などの高価な材料も、製造コストに一定の圧力をかけます。そのため、電気めっきプロセスは高品質なPCB表面処理を実現できる一方で、製造コストの高さが、特定の用途における広範な適用を制限しています。

下地めっきと浸透めっきの問題

製造欠陥の潜在的リスク。特定の条件下では、電気めっきプロセスにおいてめっき不足や浸透めっきの問題が発生する可能性があり、これらはPCB製造において重大な欠陥につながる可能性があります。めっき不足とは、PCB導体表面へのニッケルまたは金層の堆積が不十分なことを指し、電子部品の接続が不安定になったり、場合によっては接続不良になったりすることがあります。一方、浸透めっきは、金属イオンが非導電性領域に浸透することを意味し、回路のショートなどの問題につながる可能性があります。これらの問題の発生は、製造プロセスにおける不確実性を高める可能性があり、潜在的な欠陥を防止するために、より厳格な品質管理と検出方法が必要になります。

ニッケルめっき中のリン含有量

特殊用途における考慮事項。ニッケルめっきプロセスでは、ニッケル層に6～9%のリンが含まれるため、特定の用途では懸念事項が生じる可能性があります。例えば、一部の高周波回路では、リンの存在が信号伝送に影響を及ぼす可能性があります。さらに、材料組成の要件が厳しい用途では、リンの存在がニッケルめっきプロセスの適合性を制限する可能性があります。したがって、表面処理プロセスを選択する際には、メーカーはリン含有量が最終製品の性能に与える影響を考慮する必要があります。PCB製造においてこれらの課題に直面しているにもかかわらず、浸漬金めっきプロセスは、継続的な技術進歩とプロセス最適化によって、これらの問題を徐々に克服することが期待されています。今後、新材料、新技術の導入、製造プロセスの改善により、浸漬金めっきプロセスの信頼性と適用性は向上し、電子機器製造業界にさらなる発展の機会をもたらすことが期待されます。

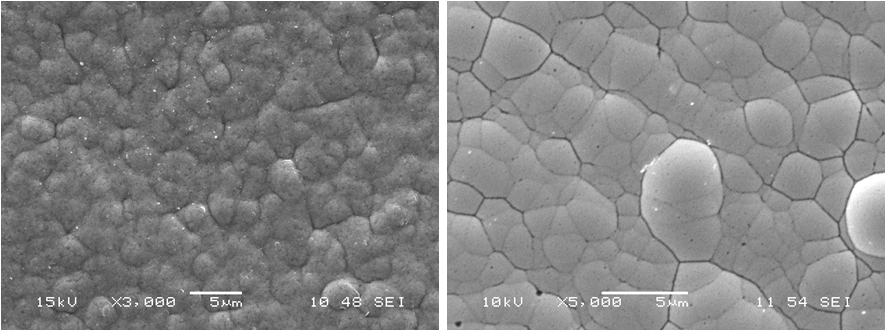

ブラックパッド効果：ニッケル不動態化現象の解明

ブラックパッド効果 - ニッケル不動態化現象の解明

エレクトロニクス分野におけるPCB製造プロセスにおいて、無電解ニッケルめっきプロセスは表面処理の一側面として、はんだ付けと接続のための理想的な基盤を提供します。しかし、多くの一般的な技術応用と同様に、無電解ニッケルめっきプロセスにも欠陥がないわけではありません。注目すべき懸念事項の一つが「ブラックスポット効果」です。これは、プロセスの信頼性と安定性に直接関係する不可解な現象です。ブラックパッド効果とは、ニッケルの不動態化現象を指し、主にニッケルと金の界面で発生します。簡単に言えば、ニッケル層が特定の条件下で過度に酸化され、緻密なニッケル酸化膜層が形成され、はんだパッド表面が黒く見えるために発生します。これは、はんだパッドへの部品の接着性の低下、はんだ接合品質の低下、さらには部品の剥離の可能性など、PCB製造と部品接続に重大な影響を及ぼす可能性があります。ブラックディスク効果のメカニズムは非常に複雑で、様々な化学的および物理的プロセスの相互作用が関係しています。科学者たちは研究の中で、ブラックディスク効果に影響を与える要因が数多くあることを発見しました。例えば、ニッケル層の厚さ、金属接合界面の形態、ニッケルと金の結晶構造の違いなどが挙げられます。さらに、プロセスパラメータや環境条件もブラックディスク効果に影響を与える可能性があります。ブラックパッド効果のメカニズムは複雑であるにもかかわらず、この難題は研究者の強い関心を呼び起こし、PCB表面処理分野における継続的な研究を牽引しています。科学者たちは、徹底的な研究を通じて、ブラックパッド効果の影響を軽減または排除するための、安定的で信頼性の高い解決策を熱心に模索しています。過去数十年にわたり、研究者たちはニッケル層の製造プロセスの最適化、金属界面の構造調整、さらには新しい合金材料の探索など、ブラックパッド効果に対処するための様々な方法を提案してきました。これらの取り組みは、PCB製造の信頼性向上に貢献しただけでなく、エレクトロニクス分野の進歩に新たな可能性をもたらしました。PCB表面処理の不可欠な要素である金浸漬プロセスは、エレクトロニクス分野において不可欠な役割を果たしています。電子部品の接続部に滑らかなはんだパッド表面を提供し、部品の酸化や腐食を防ぐ上で重要な役割を果たします。しかし、複雑なプロセスと困難な課題を抱えているため、エレクトロニクス産業の信頼性と安定性を確保するために、私たちは継続的な探求と革新を必要としています。浸漬金めっきプロセスへの深い理解を通して、PCB 製造の背後にある科学技術をより深く理解し、エレクトロニクス分野の発展に少しでも貢献できるようになります。
