包括的なリジッドフレックスPCB製造プロセス

2024-08-08記者: SprintPCB

現代のエレクトロニクス分野において、リジッドフレックスPCBの製造は、比類のない汎用性と信頼性を提供することで、不可欠な技術となっています。リジッドフレックスPCB製造を専門とするリーディングメーカーとして、SprintPCBは、今日の電子機器の厳しい要求を満たす最高レベルの製品を提供することに尽力しています。この記事では、リジッドフレックスPCB製造に関わる複雑なプロセスを詳しく説明し、当社の製品を特徴づける職人技と精度に焦点を当てます。

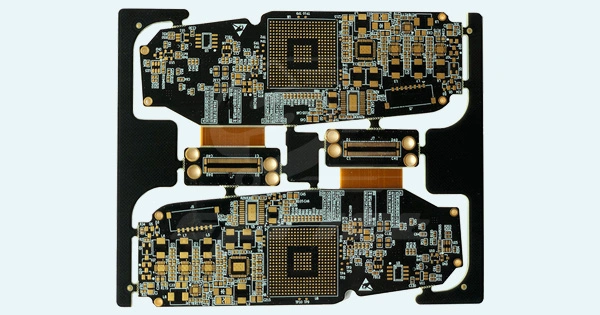

リジッドフレックスPCBの理解

リジッドフレックスPCBは、リジッド基板とフレキシブル基板の長所を融合させ、デバイスのパフォーマンスを向上させながら、スペースと重量を削減する汎用性の高いソリューションを設計者に提供します。リジッドフレックスPCBの製造には、細部への細心の注意と高度な技術プロセスを必要とする複数の重要な工程が含まれます。

材料の選択

リジッドフレックスPCB製造の基礎は、高品質な材料の選定から始まります。SprintPCBは、フレキシブル層にはポリイミド、リジッド層にはFR4など、業界をリードする基板を使用しています。これらの材料は、優れた熱安定性、機械的強度、そして柔軟性を備えているため、最終製品が想定される用途の厳しい条件に耐えられることを保証しています。

レイヤースタックアップ

リジッドフレックスPCB製造のユニークな点の一つは、層構造のスタックアップ構成です。このプロセスでは、複数の層からなるリジッド材料とフレキシブル材料を特定の順序で正確に配置します。このスタックアップの設計は、PCBの性能にとって極めて重要であり、柔軟性と剛性のバランスを取りながら、電気的特性を維持する必要があります。SprintPCBのエンジニアは、高度なソフトウェアを用いてスタックアップを最適化し、各層が正しく位置合わせされ、接合されるようにしています。

フォトリソグラフィーとエッチング

層構造が決定したら、リジッドフレックスPCB製造における次のステップはフォトリソグラフィです。このプロセスでは、PCBに感光性材料を塗布し、回路パターンを定義するマスクを通して紫外線を照射します。露光された領域を現像し、精密なパターンを残します。このパターンをエッチングして導電パターンを形成します。この工程では、パターンが正確に形成され、欠陥がないことを保証するために、極めて高い精度が求められます。

掘削とメッキ

リジッドフレックスPCBの製造において、穴あけ加工はもう一つの重要な工程です。マイクロビアとスルーホールは、PCBの異なる層を接続するために穴あけ加工されます。SprintPCBは、高度なレーザードリル技術を用いて、正確できれいな穴を開けます。穴あけ加工後、層間の信頼性の高い電気接続を確立するために、穴に銅めっきを施します。めっき工程では電気化学蒸着法を採用し、均一な被覆と優れた密着性を実現します。

積層と接着

リジッドフレックスPCBの製造におけるラミネーション工程では、高圧・高温下で層を接合します。この工程は、機械的ストレスに耐えうる強固で耐久性の高い構造を実現するために不可欠です。フレキシブル部とリジッド部は、シームレスな一体化を実現するために、慎重に位置合わせと接合が行われます。SprintPCBは、最先端のラミネーション装置を導入し、一貫した高品質な結果を実現しています。

表面仕上げと組み立て

リジッドフレックスPCB製造の最終工程には、表面処理と部品の組み立てが含まれます。ENIG（無電解ニッケル浸金）やHASL（熱風はんだレベリング）などの表面処理は、銅配線を保護し、信頼性の高いはんだ付け面を確保するために行われます。その後、自動ピックアンドプレース装置とリフローはんだ付け工程を用いて、PCBに電子部品を組み立て、精度と信頼性を確保します。

品質保証

SprintPCBでは、リジッドフレックスPCBの製造において品質保証を最優先に考えています。すべてのPCBは、電気試験、熱サイクル試験、機械的ストレス試験など、厳格な試験を受け、最高水準の性能と信頼性を確保しています。当社の品質への取り組みは、ISO認証取得と継続的な改善への取り組みに反映されています。リジッドフレックスPCBの製造は、専門知識と高度な技術を必要とする複雑かつ精密なプロセスです。SprintPCBは、この分野の最前線に立つことを誇りに思い、エレクトロニクス業界の進化するニーズに応える高品質のリジッドフレックスPCBを提供しています。卓越性へのコミットメントにより、最も要求の厳しいアプリケーションでも確実に動作する製品をお客様にお届けしています。
