高度なPCB設計ソフトウェアのパワーを活用する

現代技術の時代において、電子機器やシステムの開発はますます加速しています。その中でも重要な部品の一つがPCBです。PCBは、電子機器内の様々な電子部品を接続・支持するための基盤として機能します。その設計品質と効率性は、システム全体のパフォーマンスにとって極めて重要です。

技術の継続的な進歩に伴い、高度な PCB 設計ソフトウェアの登場は、PCB 設計者に多大な機会と課題をもたらしました。これらの高度なソフトウェアツールは、より強力でインテリジェントな設計機能を提供するだけでなく、設計者の作業効率、精度、創造性の向上にも役立ちます。高度な PCB 設計ソフトウェアを使用すると、さまざまなメリットがあります。まず、これらのソフトウェアは直感的でユーザーフレンドリーなインターフェースを提供するため、設計者はすぐに理解して使い始めることができます。次に、ソフトウェアは幅広い設計オプションを提供するため、設計者は設計アイデアを柔軟に実装し、設計プロセス全体を通して最適化および調整することができます。さらに、高度な PCB 設計ソフトウェアは強力なシミュレーションおよび検証機能も備えており、設計者が設計段階の早い段階で問題を特定して解決し、エラーを削減して設計を改善するのに役立ちます。この記事では、高度な PCB 設計ソフトウェアの可能性を最大限に活用する方法について詳しく説明します。これらのソフトウェアツールの機能と特徴、そしてそれらがどのように設計効率と精度を向上させるかを紹介します。また、これらのツールが設計の可能性をどのように広げ、高密度レイアウト、高速信号伝送、多層設計といった分野で設計者がより良い成果を達成できるようにするかについても解説します。さらに、チームコラボレーションやバージョン管理におけるこれらのソフトウェアツールの重要性を強調し、読者がニーズに合ったPCB設計ソフトウェアを選択して導入するためのヒントや実践的な経験を紹介します。

PCB設計の進化

PCB設計は過去数十年で大きな進化を遂げてきました。初期の手作業による製図から、今日の高度なPCB設計ソフトウェアに至るまで、このプロセスは目覚ましい進歩と効率性の向上をもたらしてきました。かつてのPCB設計は手作業による製図で行われていました。設計者は鉛筆と定規を使い、専用の設計製図用紙に回路接続や部品配置を描いていました。この手作業による製図方法は時間がかかり、ミスが発生しやすいという問題がありました。変更や修正を行うには、設計全体を再描画する必要があり、設計の複雑さと革新性が制限されていました。

コンピュータ技術の発展に伴い、初期のPCB設計ソフトウェアが登場しました。これらのソフトウェアプログラムは、シンプルな2Dグラフィカルインターフェースを採用しており、設計者はコンピュータ画面上で回路を描画し、部品を配置することができました。しかし、これらのソフトウェアプログラムの機能と性能は限られており、多くの場合、基本的な回路設計しか処理できませんでした。時が経つにつれ、高度なPCB設計ソフトウェアが徐々に登場しました。これらのソフトウェアプログラムは、より強力な機能と革新的な設計ツールを導入し、設計者がより複雑で高密度な回路設計を処理できるようにしました。高度なPCB設計ソフトウェアは3Dグラフィカルインターフェースを採用し、より直感的で視覚的な設計環境を提供します。設計者は設計を自由に回転、ズーム、表示できるため、回路の構造と接続をより深く理解できます。高度なPCB設計ソフトウェアは、配線、シグナルインテグリティ解析、コンポーネントライブラリ管理など、多くの自動化機能も導入しています。これらの機能により、設計の効率と精度が向上します。設計者は自動配線ツールを使用して回路配線を迅速に完了し、人的ミスの発生を減らすことができます。シグナルインテグリティ解析ツールは、信号干渉、遅延、損失などの問題を予測し、解決するのに役立ちます。コンポーネントライブラリ管理ツールにより、設計者は標準コンポーネントを容易に管理・再利用できるため、時間とリソースを節約できます。高度なPCB設計ソフトウェアは、基本機能に加えて、数多くの高度な機能も提供しています。例えば、設計ルールチェック（DRC）機能は、設計プロセス中に回路ルールに違反するエラーを自動的に検出・修正できます。シミュレーションおよび解析ツールは、設計者が回路性能を評価し、設計を最適化するのに役立ちます。これらの高度な機能により、設計者はより高精度に回路を検証・最適化できるため、設計の信頼性と安定性を確保できます。さらに、最新のPCB設計ソフトウェアは、複数メンバー間のコラボレーションとバージョン管理もサポートしています。設計チームは同じ設計ファイルで同時に作業できるため、リアルタイムのコミュニケーションとリソース共有が可能になります。バージョン管理機能は設計履歴を追跡し、チームメンバーは以前の設計バージョンに戻すことができます。こうしたコラボレーションとバージョン管理機能は、チームの効率性と協働性を向上させるのに役立ちます。一般的に、PCB設計は手作業による描画から高度なPCB設計ソフトウェアへと大きく進化しました。高度なPCB設計ソフトウェアは、より強力で柔軟性が高く、効率的な設計ツールを提供し、設計者の能力と創造性を高めます。これらのツールの開発により、より複雑で革新的な回路設計を実現できるようになり、電子製品の開発と進歩を強力にサポートしています。

高度なPCB設計ソフトウェアの機能と特徴

回路シミュレーションおよび解析機能：高度なPCB設計ソフトウェアには通常、強力な回路シミュレーションおよび解析ツールが搭載されています。これらのツールにより、設計者は設計段階で回路シミュレーションを実行し、回路の性能、安定性、シグナルインテグリティを評価できます。シミュレーションおよび解析機能により、設計者は潜在的な問題を早期に検出して対処することができ、設計の品質と信頼性を向上させることができます。

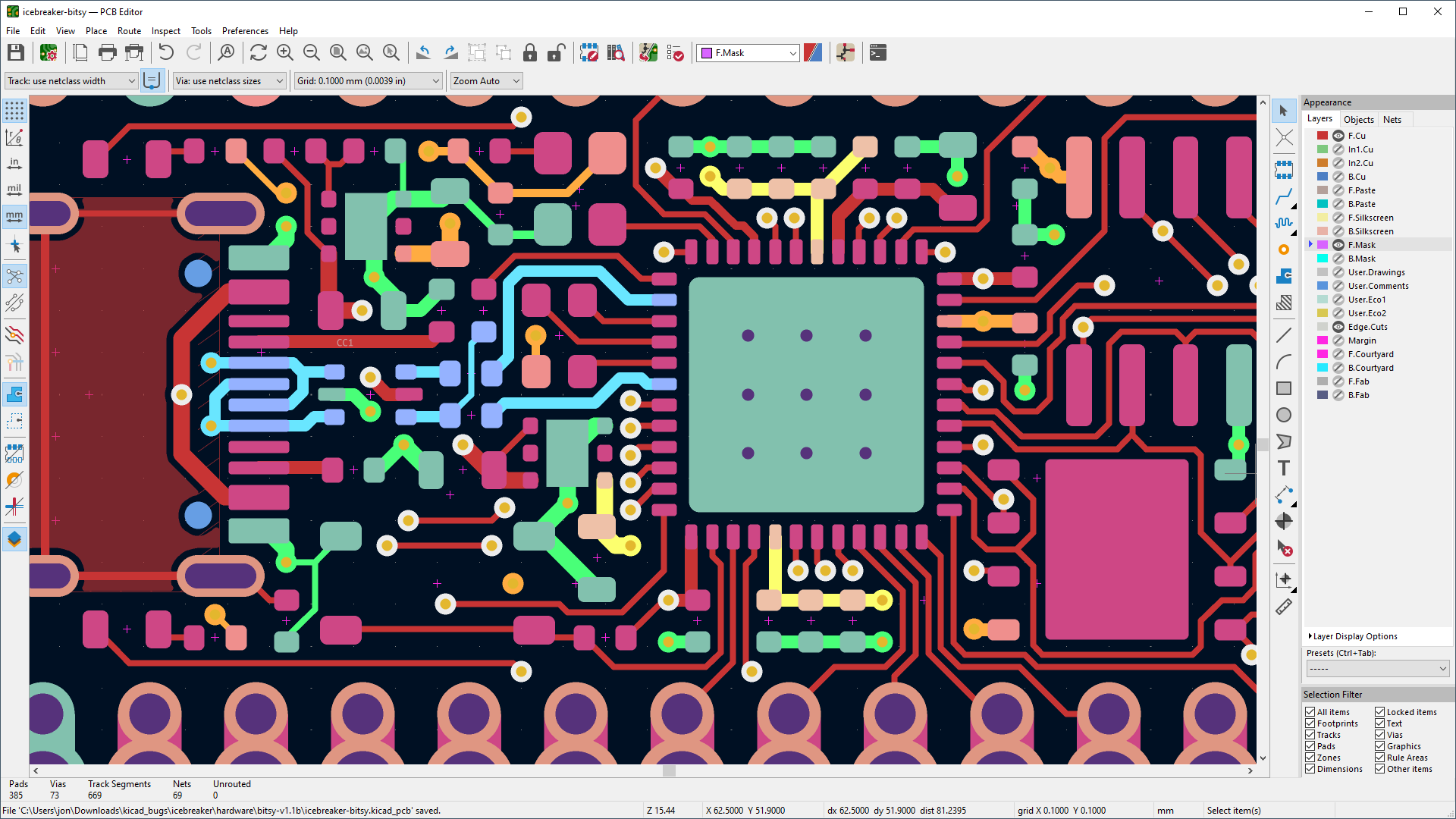

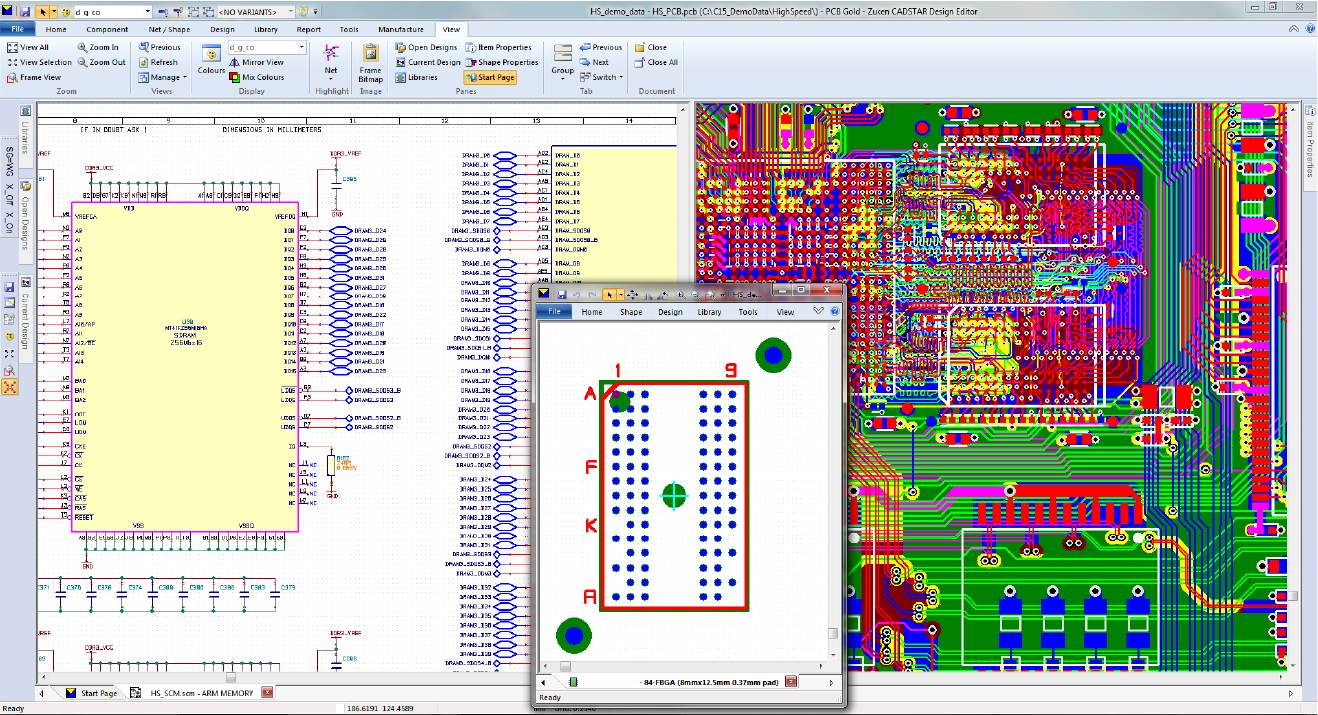

レイアウトおよび配線ツール： 高度なPCB設計ソフトウェアは、設計者がPCB基板上に部品を効率的に配置・接続できるよう、高度なレイアウトおよび配線ツールを提供します。これらのツールは、シグナルインテグリティ、電源ノイズ、熱管理、EMCといった要素を考慮しながら、レイアウトを自動的に最適化します。また、リアルタイムのフィードバックとガイダンスを提供することで、設計者は要件を満たしながら、パフォーマンスと効率を最大限に高めることができます。

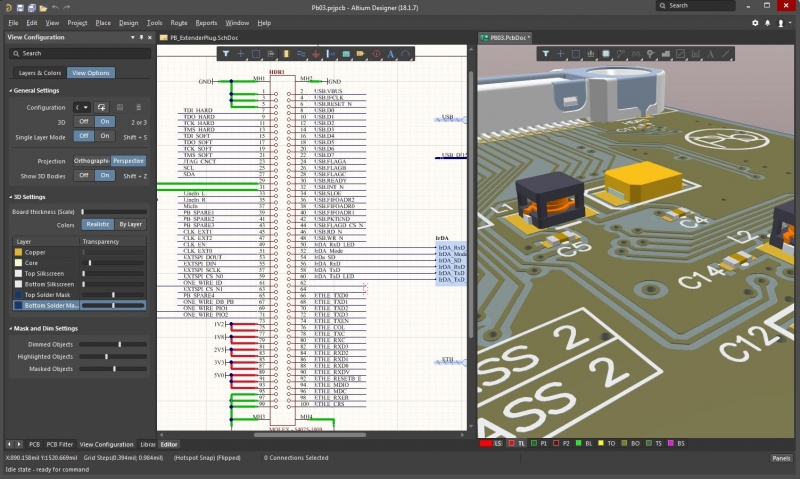

3D設計と可視化： 高度なPCB設計ソフトウェアは、多くの場合、3D設計と可視化機能をサポートしています。これにより、設計者は設計プロセス中にPCB基板を3次元形式で表示・検査し、部品間の相互作用、物理的制約、空間要件をより深く理解することができます。3D可視化により、設計者は潜在的な競合やエラーをより正確に予測・対処し、設計を最適化して性能と製造効率を向上させることができます。

自動化と最適化機能： 高度なPCB設計ソフトウェアは、強力な自動化と最適化機能を備えています。これらの機能は、配線、ネットプランニング、ピンスワップ、パッケージ選択といった一般的な設計タスクを自動で実行します。自動化と最適化により、設計者は時間と労力を大幅に節約しながら、設計の品質と一貫性を向上させることができます。

材料管理と共同設計： 高度なPCB設計ソフトウェアには、多くの場合、統合された材料管理機能が備わっており、設計者は部品在庫、サプライチェーン、製造要件を効果的に管理できます。さらに、これらのソフトウェアツールは共同設計機能も提供しており、複数の設計者が同時に共同作業を行い、設計のバージョン管理や変更履歴を追跡・管理できます。

通信および統合機能： 高度なPCB設計ソフトウェアは、通常、他のツールやシステムとの優れた通信および統合機能を備えています。例えば、電子CAD（コンピュータ支援設計）ソフトウェア、アナログシミュレーションツール、試作製造装置、PLM（製品ライフサイクル管理）システムと統合することで、設計データのシームレスなフローと交換を実現します。

高度なPCB設計ソフトウェアを使用して設計効率を向上させる方法

エラー検出と検証：高度なPCB設計ソフトウェアには、強力なエラー検出および検証機能が搭載されており、設計プロセス中に潜在的な問題をリアルタイムで検出できます。例えば、配線エラー、部品寸法の不一致、信号整合性の問題など、回路レイアウトにおける様々な問題を自動的にチェックできます。これらの問題を早期に特定して修正することで、設計者は後期の製造段階で発生するコストのかかるエラーや手戻りを回避できます。

自動化されたインテリジェントなレイアウト：高度なPCB設計ソフトウェアは、手作業の必要性を軽減する自動レイアウトおよび配線ツールを提供します。インテリジェントなレイアウトアルゴリズムを活用することで、部品の配置と配線パスを自動的に最適化し、信号干渉、電磁干渉、回路ノイズを最小限に抑えます。この自動レイアウト機能は、設計者の時間を節約するだけでなく、設計精度とパフォーマンスを向上させます。

設計ルールチェック（DRC）： 高度なPCB設計ソフトウェアには、業界標準および仕様への準拠を保証する包括的な設計ルールチェック機能が搭載されています。設計ルールには、部品間隔、シグナルインテグリティ、電気仕様、パッドサイズなどの要件が含まれます。設計ルールチェックプロセスを自動化することで、ソフトウェアは設計者が潜在的な問題をタイムリーに特定し解決するのを支援し、設計の精度と信頼性を確保します。

シミュレーションおよび解析ツール： 高度なPCB設計ソフトウェアには、電磁界シミュレーション、熱解析、タイミング解析といった強力なシミュレーションおよび解析ツールが統合されていることがよくあります。これらのツールは、設計エンジニアが設計段階で仮想テストと最適化を実施し、回路の問題を予測して対処するのに役立ちます。シミュレーションおよび解析ツールを活用することで、設計エンジニアは回路の性能、安定性、信頼性を事前に評価し、コストのかかる実験や製造コストを回避できます。

リアルタイムコラボレーションとバージョン管理： 高度なPCB設計ソフトウェアは、リアルタイムコラボレーションとバージョン管理機能を備えており、チームメンバー間のスムーズなコラボレーションとコミュニケーションを実現します。設計者は同じ設計ファイルを同時に編集・注釈付けしながら、他の設計者による変更をリアルタイムで確認できます。さらに、ソフトウェアは設計ファイルの異なるバージョンを追跡・管理できるため、データの損失や混乱を防ぐことができます。

 高度なPCB設計ソフトウェアが提供するこれらの機能を活用することで、設計者は設計効率と精度を大幅に向上させることができます。これらのツールと機能により、設計者は複雑なレイアウトと配線作業をより迅速に完了し、エラーや手戻りのリスクを軽減し、設計の品質と信頼性を向上させることができます。

高度な PCB 設計ソフトウェアがイノベーションと設計の柔軟性に与える影響

高密度レイアウト： 高度なPCB設計ソフトウェアは、特に高密度レイアウトにおいて、設計の柔軟性を高めます。高度なレイアウトツールと自動配線機能を活用することで、設計者はスペースを効果的に活用し、コンパクトな領域内に部品を配置できるため、より小型、軽量、そして効率的な電子製品の設計が可能になります。

高速信号伝送： 現代の電子機器では、高速信号伝送がますます一般的になっています。高度なPCB設計ソフトウェアは、高速信号伝送の要求を満たすための専用ツールと機能を提供します。例えば、設計者はシグナルインテグリティ解析ツールを使用することで、シグナルインテグリティの問題を予測・解決し、PCB上での高速信号の信頼性の高い伝送を確保しながら、信号の歪みや干渉を低減できます。

多層設計： 高度なPCB設計ソフトウェアは多層設計をサポートしており、より複雑な回路や機能をより狭いスペースで実現できます。回路を複数の層に分散させることで、設計者は電磁干渉、クロスカップリング、ノイズの問題を軽減できます。さらに、多層設計は絶縁性能を向上させ、製品の信頼性と性能を向上させます。

3Dモデリングとシミュレーション： 高度なPCB設計ソフトウェアは、2D設計ビューだけでなく、3Dモデリングとシミュレーション機能もサポートしています。これにより、設計者は回路性能をシミュレーション・評価し、潜在的な熱問題、機械的な干渉、電磁干渉などをより正確に予測できます。設計段階で3Dシミュレーションを実施することで、試作・試験にかかる時間とコストを削減できます。

専門的な技術サポート：  Altium Designer、Cadence Allegro、Mentor Graphics PADS、Eagleなどの高度なPCB設計ソフトウェアは、組み込みコンポーネント、フレキシブル回路基板、RF設計といった特殊な技術にも対応しています。これらの技術には独自の設計要件や制約が伴うことが多く、高度なPCB設計ソフトウェアは、これらの複雑さを簡素化するツールやルールを提供し、設計者が課題に適切に対処できるよう支援します。これらの高度なPCB設計ソフトウェアの機能を活用することで、設計者は電子製品開発プロセスにおいて、より柔軟で創造的な成果を上げることができます。これらのソフトウェアツールは、より強力なツールと解析機能を提供し、設計の最適化、パフォーマンスの向上、そして回路基板の潜在能力の最大化を支援します。

チームコラボレーションにおける最新のPCB設計ソフトウェアの利点

チームコラボレーション機能： 最新のPCB設計ソフトウェアは、設計チームが同じプロジェクトで同時に共同作業できる様々なコラボレーション機能を備えています。これらの機能には、リアルタイムコラボレーション、設計ファイルの共有、コメントや注釈、タスクの割り当てと追跡などが含まれます。これらの機能を通じて、チームメンバーはより効果的にコラボレーションを行い、設計サイクルを加速し、問題に対処し、タイムリーなコミュニケーションを実現できます。

バージョン管理： バージョン管理は、設計ファイルの整合性とトレーサビリティを維持する上で重要です。高度なPCB設計ソフトウェアには、設計ファイルの履歴を追跡・管理するバージョン管理システムが統合されていることがよくあります。これにより、チームメンバーは簡単に以前のバージョンに戻したり、差異を比較したり、変更をマージしたり、すべての変更が適切に文書化・管理されていることを確認できます。バージョン管理は、設計上の競合を解決し、不要なエラーを防ぐのにも役立ちます。

共同設計： 共同設計とは、複数の設計者の作業を統合し、統一感のある設計を実現する共同作業の手法です。高度なPCB設計ソフトウェアは、複数の設計者が同じ設計環境で同時に作業できる共同設計機能を提供します。これにより、異なる設計者による変更をタイムリーに統合・調整し、エラーを削減し、設計効率を向上させることができます。

権限管理： チームコラボレーションには、設計ファイルへのアクセスを制御し、権限のあるチームメンバーのみが変更やアクセスを行えるようにするための権限管理が不可欠です。高度なPCB設計ソフトウェアは、チームの役割と責任に基づいて異なるレベルのアクセスを可能にする柔軟な権限管理機能を提供します。これにより、管理者は設計ファイルの編集、表示、読み取り専用アクセスの権限を誰が持つかを制御し、設計のセキュリティと機密性を確保できます。チームコラボレーションとバージョン管理機能を最大限に活用することで、PCB設計チームはより効率的なコラボレーションを実現し、設計エラーや競合を削減し、全体的な設計品質を向上させることができます。チームメンバーは同時に作業を行い、情報とフィードバックをリアルタイムで共有できるため、プロジェクトの進捗が加速し、リスクが軽減されます。

ニーズに合ったPCB設計ソフトウェアの選び方

ニーズに合ったPCB設計ソフトウェアを選ぶ前に、考慮すべき重要な要素がいくつかあります。これらの要素によって、高度なソフトウェアの潜在能力を最大限に引き出し、プロジェクト要件を満たすことができます。まず、機能要件を明確にする必要があります。ソフトウェアによって提供される機能やツールは異なるため、プロジェクトに必要な機能を特定する必要があります。例えば、強力な回路シミュレーションツール、高度なレイアウト・配線機能、組み込みシステム設計のサポートなどが必要になる場合があります。機能要件をリスト化し、ソフトウェアがこれらのニーズを満たせることを確認してください。ソフトウェアのユーザーインターフェースと使いやすさは、作業効率と習得のスピードに大きく影響します。直感的なインターフェースとユーザーフレンドリーなデザインを備えたソフトウェアを選択することで、迅速に作業を開始し、生産性を向上させることができます。一部のソフトウェアでは、ユーザーがソフトウェアの機能や使用方法を理解できるように、インタラクティブなチュートリアルやトレーニングリソースも提供しています。ソフトウェアの互換性と統合性も重要です。CADソフトウェア、シミュレーションツール、材料管理システムなど、他のツールやシステムとの統合が必要になる場合があります。選択したソフトウェアが既存のツールやプロセスとシームレスに統合され、プロジェクトをより効果的にサポートできることを確認してください。優れた技術サポートとトレーニングを提供するソフトウェアサプライヤーを選ぶことも賢明な選択です。ソフトウェアの導入と使用中に、問題が発生した場合やサポートが必要になる場合があります。サプライヤーがタイムリーな技術サポートとトレーニングリソースを提供し、あなたとチームがソフトウェアの機能を最大限に活用できることを確認してください。最後に、ソフトウェアのコストとライセンスモデルを検討することも重要です。ソフトウェアベンダーによって、サブスクリプションベース、永続ライセンス、オンデマンドライセンスなど、さまざまなライセンスモデルが提供されています。ソフトウェアのコストを評価し、予算とプロジェクトの要件に合わせて決定してください。PCB設計ソフトウェアを導入する際のベストプラクティスと推奨事項をいくつかご紹介します。ソフトウェアの選択、導入、トレーニングを担当するプロジェクトチームを編成します。ソフトウェアの評価とデモンストレーションを実施します。ベンダーと協力して、ソフトウェアの機能、パフォーマンス、適合性を理解します。チームメンバーがソフトウェアの使用に必要なスキルとベストプラクティスを習得できるように、トレーニングプランを策定します。導入計画を策定し、ソフトウェアのインストール、構成、統合に十分な時間を確保します。試運転とテストを実施し、ソフトウェアが実際のプロジェクトの要件を満たしていることを確認します。ソフトウェアのパフォーマンスと有効性を監視し、必要な最適化と調整を行います。ソフトウェアの選択と導入プロセスを慎重に検討することで、適切な PCB 設計ソフトウェアを確実に選択し、プロジェクトに適用することができます。

高度なPCB設計ソフトウェアを使用する利点

通信業界では、高度なPCB設計ソフトウェアが通信機器の製造において重要な役割を果たしています。例えば、無線基地局の回路基板を設計・最適化し、効率的で安定した信号伝送を実現するソフトウェアが挙げられます。ソフトウェアが提供する高度なシミュレーションおよび解析ツールを活用することで、設計チームは潜在的な干渉問題を予測・対処し、通信機器の性能を向上させることができます。自動車エレクトロニクス：現代の自動車では電子部品の数が増加しており、PCB（プリント回路基板）設計への要求は高まっています。高度なPCB設計ソフトウェアは、自動車メーカーが車載電子システムのよりコンパクトで高密度な設計を実現するのに役立ちます。

ソフトウェアが提供する3Dモデリングおよびシミュレーション機能により、設計チームは回路基板のレイアウトを最適化し、部品間の適切な接続を確保し、電磁干渉のリスクを軽減できます。医療機器：医療機器の設計には、信頼性と精度の高い回路基板が必要です。高度なPCB設計ソフトウェアを使用することで、医療機器メーカーはより高い設計精度と品質管理を実現できます。例えば、ペースメーカーの設計プロセスでは、ソフトウェアが電気シミュレーションと解析を支援し、機器の適切な動作と医療規格および安全要件への準拠を確保します。

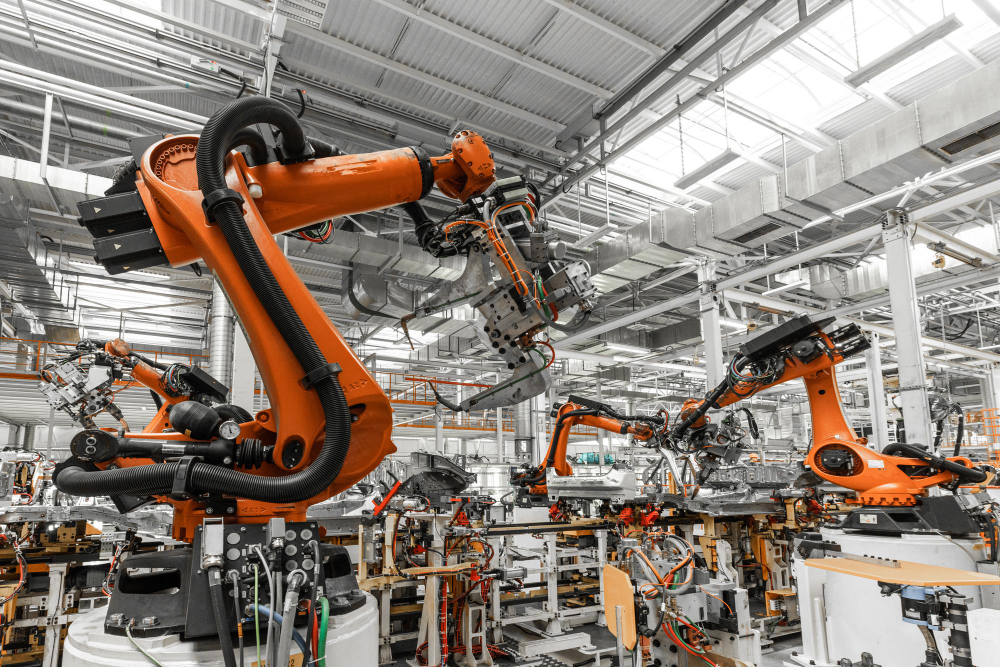

産業オートメーション：産業オートメーションの分野において、PCB設計ソフトウェアは幅広い用途に使用されています。例えば、メーカーは制御システム用の回路基板を設計するためにこのソフトウェアを使用し、自動化された生産ラインの効率的な運用を実現します。このソフトウェアは、設計チームによるタイミング解析と最適化を支援し、様々な制御コンポーネントの連携と精度を確保することで、生産効率と品質を向上させます。

モノのインターネット（IoT）：モノのインターネット（IoT）の急速な発展に伴い、高度なPCB設計ソフトウェアは、接続されたデバイスやセンサーの設計において重要な役割を果たしています。ソフトウェアが提供する配線・トレースツールを活用することで、設計チームはIoTデバイスの要件を満たすコンパクトで低消費電力の設計を実現できます。例えば、スマートホームやスマートシティにおける様々なセンサーやコントローラーは、高度なPCB設計ソフトウェアによって高度に統合・最適化することが可能です。

高度なPCB設計ソフトウェアを使用することで、より効率的で正確、そして革新的な回路基板設計を実現できます。最新のPCB設計ソフトウェアには、設計効率を大幅に向上させ、設計者の自由度を高める強力な機能が数多く備わっています。最後に、このブログ記事が、高度なPCB設計ソフトウェアに関する重要な情報と洞察を提供できれば幸いです。PCB設計ソフトウェアについてさらに詳しく知りたい方は、SprintPCB公式ウェブサイトで関連リソースやリンクをご覧になることをお勧めします。PCB設計分野でのさらなる成功をお祈りいたします。
