PCB表面処理とIPC規格：高品質と一貫性の確保

2023-07-06記者: SprintPCB

プリント基板（PCB）は、電子機器の重要な部品です。電子部品を接続・支持するプラットフォームとして、PCBの品質と性能は、機器の信頼性と機能性に大きく影響します。PCB製造における重要な工程の一つとして、表面処理はPCBの品質と信頼性を確保する上で重要な役割を果たします。この記事では、PCBの表面処理厚さとIPC（Institute for Printed Circuits）規格との関係に焦点を当てます。表面処理厚さとは、PCBの性能、信頼性、寿命に大きく影響する表面処理層の厚さを指します。表面処理厚さがIPC規格の要件を満たすことは、製造プロセスにおける製品の品質と一貫性を確保するために不可欠です。この記事では、様々な表面処理方法と、PCBの表面処理厚さに関するIPC規格の要件について詳しく説明します。各表面処理方法の動作原理、利点、適用シナリオを説明するとともに、PCBの表面処理厚さを規定するIPC規格の詳細な概要を示します。さらに、PCB 表面処理の厚さを実際に実装および制御し、製品の品質とパフォーマンスを確保できるようにメーカーを支援するための実用的な推奨事項も提供します。

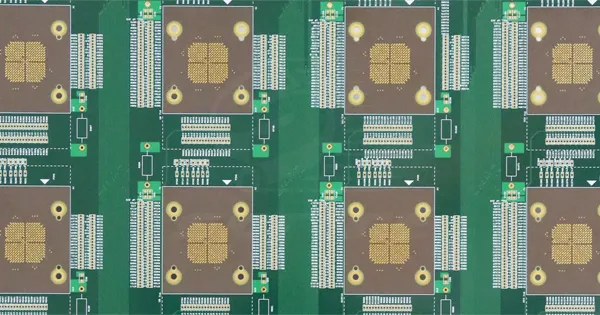

PCB表面処理1

PCB 表面処理の基本的な概念。

PCB表面処理とは、プリント回路基板の表面に特定の材料層を塗布することで、保護、導電性の向上、腐食防止、はんだ付け性の向上を図るプロセスです。PCB製造プロセスにおいて、一般的な表面処理方法としては、置換金めっき、置換銀めっき、置換錫めっき、ENEPIG（無電解ニッケル・無電解パラジウム置換金めっき）などがあります。

無電解ニッケル浸金（ENIG）：

ENIGは、無電解めっきによってPCB表面に金層を形成する方法です。電気化学プロセスを利用してPCB表面に金属保護層を形成します。ENIGは優れた導電性と耐腐食性を備えているため、高性能アプリケーションに最適です。また、金ははんだ付け性に優れた金属であるため、ENIGは良好なはんだ付け性も備えています。

無電解銀（ES）：

無電解銀めっきは、無電解めっきによってプリント基板の表面に銀の金属層を堆積させる方法です。プリント基板の表面に銀の薄膜を形成します。優れた導電性と熱伝導性を備え、コスト効率に優れているため、特定の用途では代替手段として用いられます。無電解銀めっきは、主に高周波回路や高出力アプリケーションで使用されます。

ホットエアーはんだレベリング（HASL）：

HASL（ホットエアーソルダーレベリング）は、一般的に使用されている表面処理方法です。プリント基板の表面に錫の層を塗布し、熱風で溶かして広げます。

ENEPIG（無電解ニッケル無電解パラジウム浸漬金）

ENEPIG（無電解ニッケル・無電解パラジウム・金めっき）は、ニッケル、パラジウム、金の複合薄膜をPCB表面に順次堆積させる高性能表面処理方法です。IPC-4556規格では、ニッケル、パラジウム、金の厚さ、耐熱性、耐腐食性、はんだ付け性などの特性を含むENEPIGの要件も規定されています。実際には、メーカーは特定の用途や要件に基づいて適切な表面処理方法を選択し、表面処理の厚さを厳密に管理することで、PCBの性能と信頼性を確保する必要があります。これには、正確な材料測定や検査方法などの適切なプロセスパラメータと品質管理対策を適用し、IPC規格への準拠を保証することが含まれます。

PCB表面処理厚さの重要性

PCB表面処理の厚さは、はんだ付けの信頼性、電気的性能、耐腐食性、はんだ付けプロセス能力、および互換性において重要な役割を果たします。PCB表面処理の厚さは、はんだ付けの信頼性にとって不可欠です。浸漬金、浸漬銀、浸漬錫などの表面処理層は、良好なはんだ付け面を提供し、はんだの適切な濡れ性と均一なはんだ接合部の形成を可能にします。適切な表面処理の厚さは、はんだ接合部の品質を確保し、はんだの剥離やはんだ接合部の充填不足などのはんだ付け不良を防ぎ、PCBのはんだ付け信頼性を向上させます。PCBの表面処理厚さは、電気的性能にも重要です。異なる表面処理方法によって、抵抗率と導電率の特性が異なります。表面処理厚さを制御することで、抵抗値と導電率を設計範囲内に収めることができ、回路の正常な機能と性能を維持することができます。PCB表面処理層は保護バリアとして機能し、PCBの金属配線やパッドが環境中の酸素、湿気、化学物質などの他の要素と反応するのを防ぎます。表面処理層を適切に厚くすることで、PCBの耐腐食性を効果的に向上させ、寿命を延ばすことができます。表面処理層は、PCBのはんだ付け工程の性能を向上させることができます。例えば、金めっきによる表面処理は、優れたはんだ付け性と耐酸化性を備え、はんだ付け工程の安定性と制御性を高めます。適切な表面処理層の厚さは、適切なはんだ付け条件とプロセスウィンドウを提供し、はんだ付け不良の発生を低減し、生産効率を向上させます。電子部品やデバイスによって、PCBの表面処理層の厚さに対する要件が異なる場合があります。IPC（Institute for Printed Circuits）規格および業界仕様に準拠し、PCBの表面処理層が部品やデバイスの互換性要件を満たすようにすることで、システム全体の安定性と性能が向上します。適切な表面処理層の厚さを実現することで、PCBの品質、信頼性、性能が向上し、溶接欠陥や製造時の品質問題も低減できます。したがって、PCBの製造および設計プロセスにおいて、表面処理層の厚さに関するIPC規格の厳格な管理と遵守は非常に重要です。

PCB表面処理厚さに関するIPC規格

IPC（Institute for Printed Circuits）規格は、エレクトロニクス業界で広く使用されている一連の規格であり、プリント回路基板（PCB）製造プロセスの様々な側面を規定しています。以下では、IPC-4552A規格（浸漬金）、IPC-4553規格（浸漬銀）、IPC-4554規格（浸漬錫）、およびIPC-4556規格（無電解ニッケル・無電解パラジウム浸漬金、またはENEPIG）に概説されている具体的な要件と測定方法について詳しく説明します。

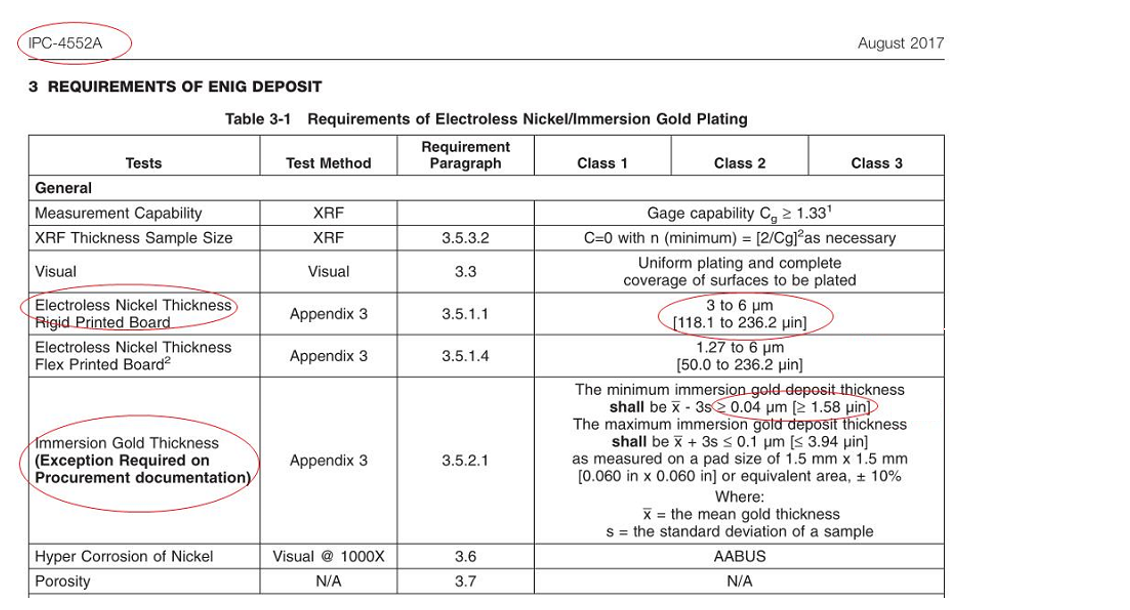

IPC-4552A規格（浸漬金）:

IPC-4552A規格（浸漬金）

IPC-4552A規格は、浸漬金表面処理の要件と仕様を規定しています。浸漬金層の最小厚さは1.58μmですが、業界では一般的に2μmの厚さ基準が採用されています。この規格では、浸漬金層のコーティング性能、耐熱性、耐腐食性などの要件も規定されており、ニッケル層の厚さは3～6μmとされています。測定方法としては、蛍光X線分光法（XRF）を用いた金属厚さの測定、サンプルからコーティングを剥離して顕微鏡で観察することにより、コーティングの均一性と被覆率を検査・測定する方法などがあります。

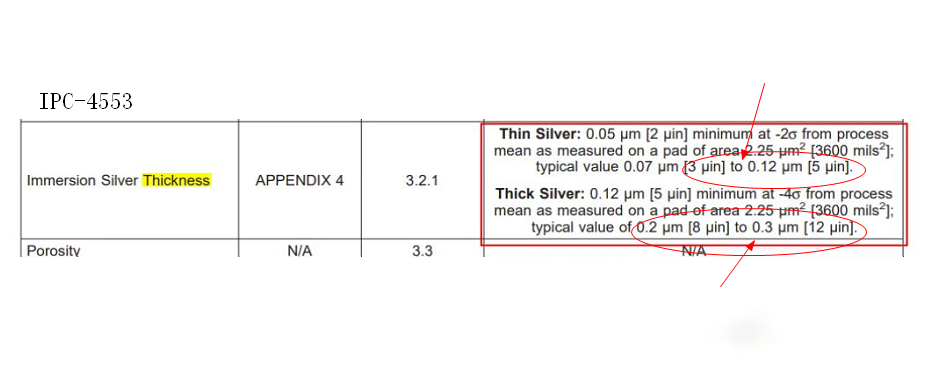

IPC-4553規格（浸漬銀）:

IPC-4553規格（浸漬銀）

IPC-4553規格は、浸漬銀表面処理の要件と仕様を規定しています。浸漬銀層の厚さは、薄銀と厚銀に分類されます。薄銀の厚さは3～5Uの範囲にする必要があります。厚銀の厚さは、業界で一般的に採用されている8～12Uの範囲にする必要があります。

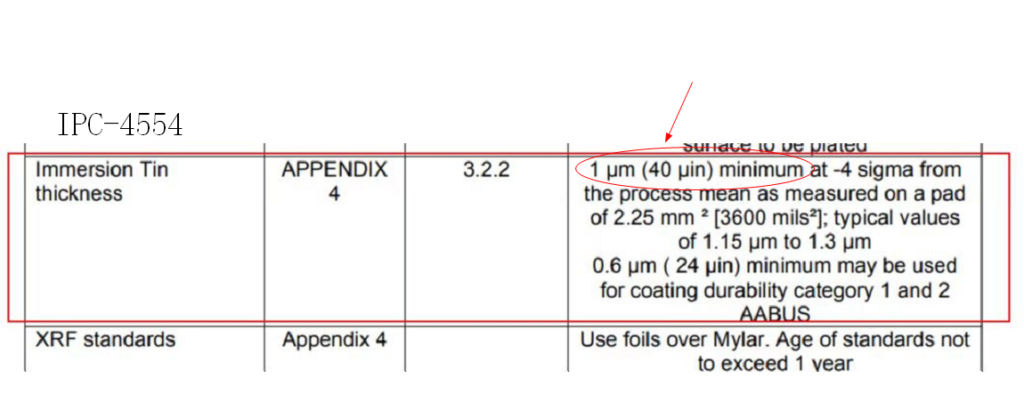

IPC-4554規格（浸漬錫）:

IPC-4554規格（浸漬錫）

IPC-4554規格は、浸漬錫表面処理の要件と仕様を規定しています。この規格では、浸漬錫層の標準的な厚さは約1μmと規定されています。また、浸漬錫層のコーティング性能、耐熱性、耐腐食性などの要件も規定されています。測定方法としては、蛍光X線分析法（XRF）を用いた金属厚さの測定、サンプルから層を剥離して顕微鏡で観察することにより、コーティングの均一性と被覆率を検査・測定する方法などがあります。なお、提供されている情報は可能な限り翻訳していますが、正確で詳細な情報については、公式のIPC-4554規格を参照することをお勧めします。

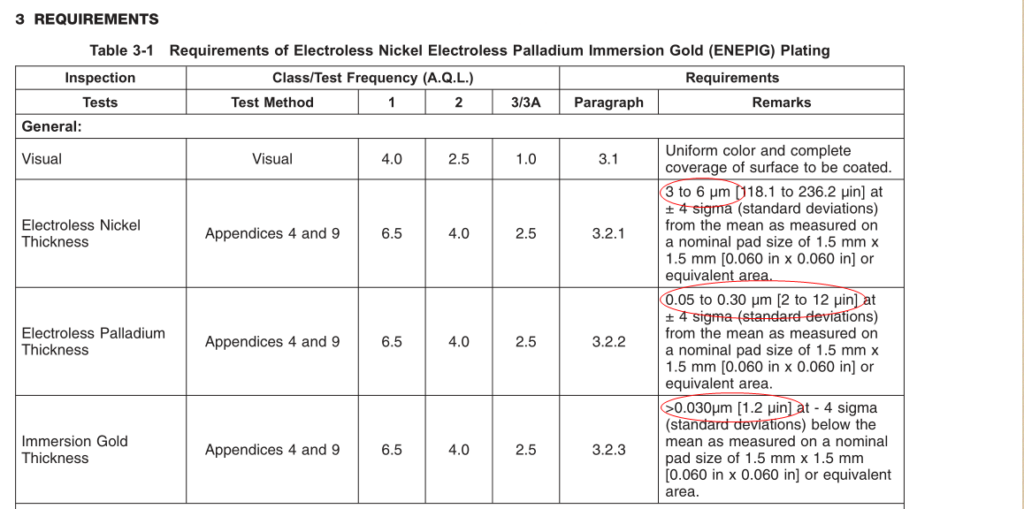

IPC-4556規格（ENEPIG）：

IPC-4556規格（ENEPIG）

IPC-4556規格は、ENEPIG（無電解ニッケル無電解パラジウム浸漬金めっき）表面処理の要件と仕様を定義しています。この規格では、ENEPIGのニッケル層の厚さは3〜6μm、パラジウム層の厚さは2〜12μm、金層の厚さは1.2μm以上と規定されています。また、ENEPIG層のコーティング性能、耐熱性、耐腐食性に関する要件も規定されています。測定方法には、蛍光X線分光法（XRF）を使用してニッケル、パラジウム、金層の厚さを測定する方法、サンプルからコーティングを剥離し、顕微鏡を使用してコーティングの均一性と被覆率を検査および測定する方法などがあります。IPC規格で規定されているこれらの要件と測定方法は、PCB表面処理層の品質、一貫性、および信頼性を確保することを目的としています。これらの規格を遵守することで、製造業者は PCB 表面処理の厚さが業界標準に準拠し、PCB の性能と信頼性の要件を満たしていることを保証できます。

PCB表面処理厚さの実際の実装と制御方法

プロセス制御:

PCB製造プロセスにおいては、表面処理段階において適切なプロセスパラメータとワークフローを厳守することが重要です。これには、薬液の濃度、温度、pH値、処理時間の管理が含まれます。様々な表面処理方法については、サプライヤーが提供するガイドラインまたは関連規格を参照し、適切なプロセスパラメータと手順に従い、所望の表面処理厚さを実現してください。

検出と測定:

PCB表面処理の厚さを検出・測定するには、適切な測定ツールと機器を使用してください。一般的な測定方法には、蛍光X線（XRF）、走査型電子顕微鏡（SEM）、イオンクロマトグラフィー（ICP）などがあります。信頼性が高く一貫性のある測定結果を得るためには、測定機器の精度と校正を確実に行う必要があります。

技術要件と標準:

表面処理厚さに関する技術要件と仕様を理解するには、IPC規格または関連する業界規格を参照してください。例えば、IPC-4552A規格は金めっき、IPC-4553規格は銀めっき、IPC-4554規格は錫めっき、IPC-4556規格はENEPIGに使用されます。これらの規格に準拠し、推奨される測定方法と要件を採用することで、表面処理厚さが規格の規定要件を満たすことを確保できます。

プロセス制御とドキュメント化:

製造工程においては、表面処理厚さの一貫性とトレーサビリティを確保するために、工程管理と文書化を実施します。工程パラメータ、測定結果、検査データを記録し、工程管理図やデータ分析を構築することで、表面処理厚さの変動を監視・管理します。必要に応じて、速やかに是正措置を講じます。

トレーニングと品質管理:

表面処理方法、プロセスパラメータ、および管理要件をオペレーターが確実に理解できるよう、必要なトレーニングと指導を提供します。内部監査と継続的改善を含む効果的な品質管理システムを導入し、表面処理厚さが品質基準を満たしていることを保証し、潜在的な問題や逸脱を修正します。

サプライヤーの選択とコラボレーション:

信頼できるサプライヤーを選択し、提携することは非常に重要です。お客様の要件を満たす表面処理サービスを提供する経験と専門知識を持つサプライヤーを探してください。サプライヤーと緊密に協力し、表面処理厚さの要件を理解し、満たしていることを確認してください。安定したサプライチェーンの確立は、一貫した品質を維持するために不可欠です。この記事では、PCB表面処理厚さとIPC規格の関係について説明しました。浸漬金、浸漬銀、浸漬錫、ENEPIGなどの一般的な表面処理方法を深く理解することで、適切な表面処理厚さがPCBの品質と性能を確保する上で非常に重要であることがわかりました。IPC規格に準拠することは、PCB表面処理厚さの一貫性とコンプライアンスを確保する鍵です。結論として、IPC規格を理解し、適切な管理措置を講じることは、PCB表面処理厚さがIPC規格の要件を満たすことを保証するために不可欠です。そうすることで初めて、さまざまな応用分野の要求を満たす高品質で信頼性の高いプリント基板を実現できます。
