PCB（プリント基板）は、現代の電子機器に欠かせない重要な部品です。小型電子機器から大型産業機器まで、機器の性能と信頼性を確保するには、高品質で信頼性の高いPCBが不可欠です。この記事では、PCB業界の愛好家向けに、プリント基板の設計と製造の技術を習得するためのヒントとテクニックをいくつかご紹介します。ステップ1：プリント回路基板の設計原則を理解する
プリント基板の設計を始める前に、その背後にある原理を深く理解することが重要です。電気原理、信号伝送、ノイズ制御、電磁両立性の基礎を習得することで、設計者は潜在的な問題を回避し、設計品質を向上させることができます。電気原理、信号伝送、ノイズ制御、電磁両立性の基礎について、いくつかの重要な概念と原理をご紹介します。電気原理：電圧：電位差を表し、回路内の電荷の流れの原動力となります。電流：電荷が導体を通過する速度を指し、回路内の電荷の流れを表します。抵抗：電流の流れが妨げられる度合いを表し、オームで測定されます。静電容量：電荷を蓄える能力で、2つの導体間で電荷が分離されます。インダクタンス：電流の変化に対する導体の応答で、磁場を生成します。信号伝送：伝送線路：回路内で信号を伝送するために使用される電線またはケーブル。帯域幅：信号伝送線路が伝送できる周波数範囲。クロック信号: 電子デバイス内のさまざまなコンポーネントを同期およびタイミングするために使用される信号。 シリアル通信: データをビットごとに送信する通信方式。 パラレル通信: 複数のビットを同時に送信する通信方式。 ノイズ制御: 信号干渉: 信号品質に影響を与える、他の電子デバイスまたは回路からの電磁干渉。 グランド ループ: 異なる場所間のグランドの電位差によって発生するノイズ。 ノイズ抑制: フィルター、シールド、デカップリング コンデンサなどの方法を使用してノイズ干渉を低減します。 差動信号: 信号とその反転信号を組み合わせることでノイズ干渉を低減します。 電磁両立性: 電磁放射: 電子デバイスによって発生され、他のデバイスに干渉する可能性のある電磁波。 シールド: 電磁放射と干渉を遮断および分離するために、金属製の筐体または層を使用します。 接地設計: 電磁干渉とグランド ループを低減するために、デバイスの接地を適切に計画および接続します。 これらの概念を完全に理解することで、PCB の設計および製造プロセス中に問題に対処し、設計をより適切に最適化することができます。ステップ2: 適切なプリント回路基板設計ツールの選択
適切なプリント基板設計ツールの選択は、成功の鍵となる重要な要素の一つです。市場には、Altium Designer、Eagle、KiCadなど、数多くの強力なプリント基板設計ソフトウェアが存在します。ニーズに合ったツールを選択することで、設計者はプリント基板設計作業を効率的に完了することができます。ここでは、Altium Designer、Eagle、KiCadなどのプリント基板設計ソフトウェアのメリットとデメリットをいくつかご紹介します。

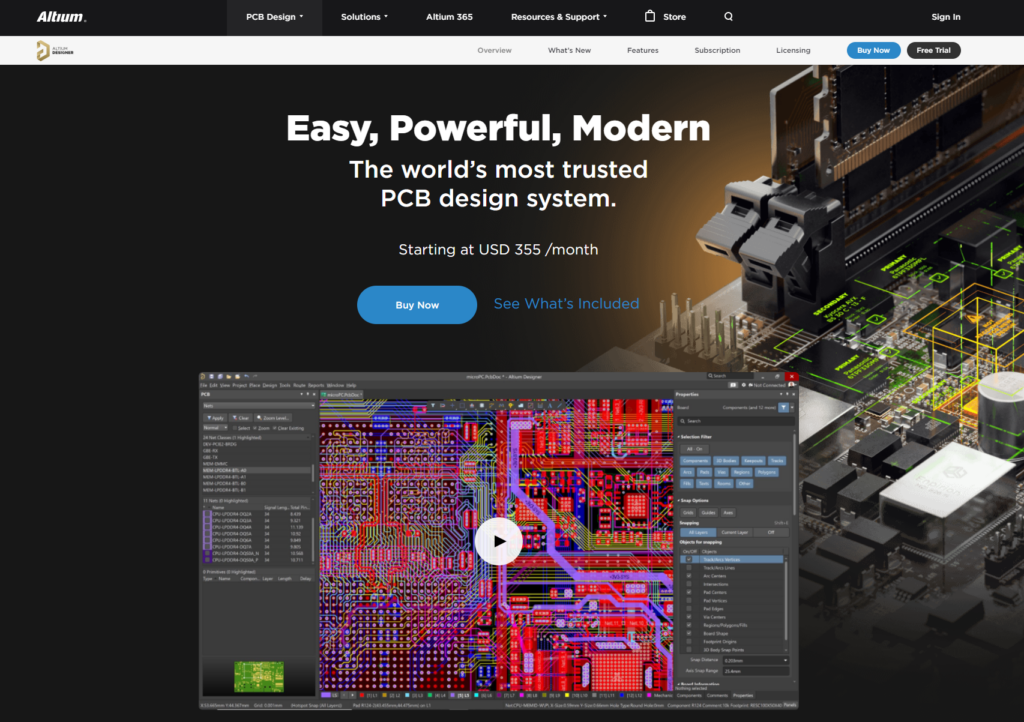

Altium Designerのメリット：複雑なPCB設計に適した強力な機能と包括的な設計環境。豊富なライブラリとコンポーネントデータベースを備え、設計者の利便性を高めます。高度なレイアウト・配線機能により、複雑な回路設計を効率的に処理できます。複数のファイル形式と統合バージョン管理システムをサポートし、チーム間のコラボレーションを容易にします。設計検証と問題解決を支援する包括的なシミュレーションおよび検証ツールも提供しています。Altium Designerのデメリット：価格が高く、個人設計者や小規模チームには負担が大きい場合があります。習得が難しく、ソフトウェアに慣れて使いこなすには時間がかかります。大規模プロジェクトを扱うには、より高度なコンピュータスペックとリソースが必要になる場合があります。

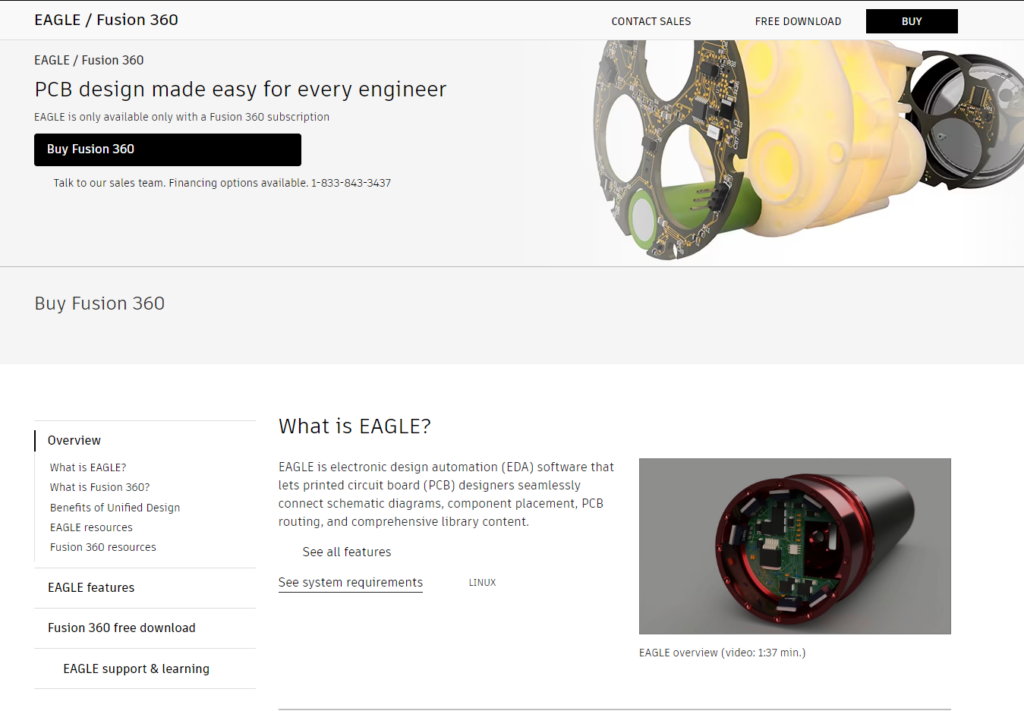

Eagleのメリット：使いやすく、習得しやすいユーザーフレンドリーなインターフェース。個人設計者や小規模プロジェクトに適した無料版を提供。活発なユーザーコミュニティと充実したリソースサポート。中規模PCB設計に適した優れたレイアウトおよび配線機能。Eagleのデメリット：複雑で大規模なプロジェクトを扱う場合のパフォーマンス制限。機能が制限されており、一部の高度な機能やシミュレーションツールが不足しています。高度な機能や拡張機能を使用するには、有料版の購入が必要になる場合があります。

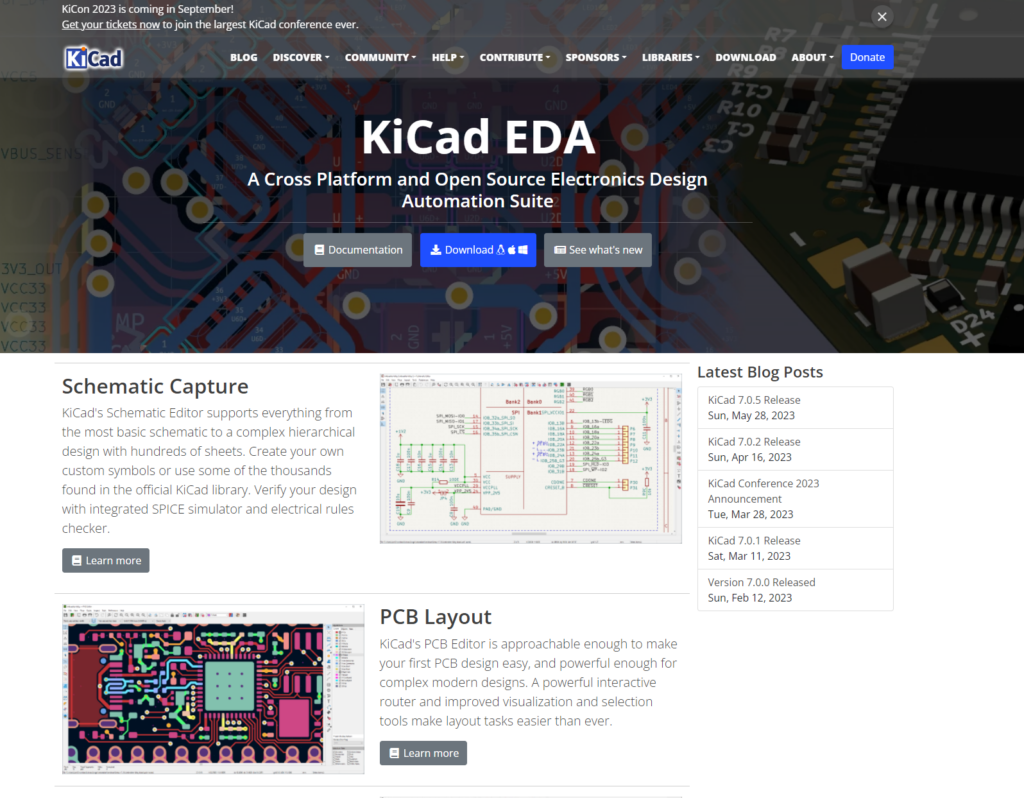

KiCadのメリット：無料かつオープンソースで、個人設計者や小規模チームに適しています。中規模PCB設計において安定したレイアウトと配線機能を提供します。活発なユーザーコミュニティと充実したリソースサポートを備えています。個々のニーズに合わせてカスタマイズおよび拡張可能なソフトウェア機能を備えています。KiCadのデメリット：他の商用ソフトウェアと比較して、習得に時間がかかるため、習得に時間がかかります。一部の高度な機能やシミュレーションツールが欠けていたり、商用ソフトウェアに比べて性能が劣っていたりする場合があります。3Dビジュアライゼーションなどの高度な機能が不足しています。

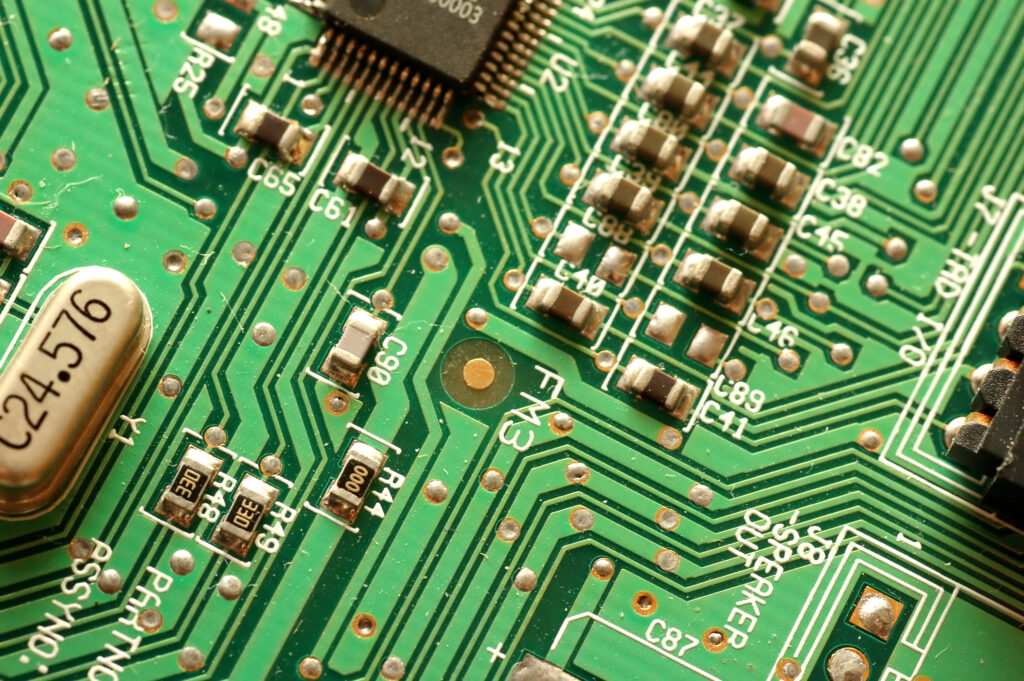

ステップ3：プリント基板設計における慎重なレイアウトと配線
適切なレイアウトと配線は、信号干渉とノイズを最小限に抑えながら、回路の性能と安定性を向上させることができます。レイアウト設計においては、部品配置を慎重に行い、信号線と電源線の配線に注意を払い、グランドプレーンの計画を行う必要があります。配線においては、相互干渉を回避し、信号整合性を最適化するために、適切なトレース幅と間隔を使用する必要があります。ここでは、PCBレイアウトと配線において信号干渉とノイズを最小限に抑え、回路の性能と安定性を向上させるための実用的な例と手法を紹介します。アナログ信号とデジタル信号の分離：相互干渉を回避するために、アナログ信号とデジタル信号のレイアウトを分離します。アナログ信号は一般的にデジタル信号よりも敏感であるため、可能な限り分離する必要があります。グランドプレーンの計画：適切なグランドプレーンの計画は、グランドリターンパスにおけるノイズと干渉を低減します。十分なグランドプレーン面積を確保し、関連部品のグランドピンとの良好な接続を確保してください。高速信号の管理：高速信号線では、差動ペア、インピーダンス整合、信号長整合などの手法を用いて信号整合性を維持します。これらの手法は、信号歪みとクロストークを低減し、信号品質を向上させることができます。電源ラインと信号ラインの分離: 電源ノイズが信号に与える影響を最小限に抑えるため、電源ラインと信号ラインのレイアウトを分離します。電源ラインと信号ラインが並行に配線されることは避け、できるだけ離してください。相互干渉の回避: 配線する際は、信号ラインが交差しないようにしてください。相互干渉はクロストークや電磁干渉を引き起こし、信号品質の低下につながる可能性があります。相互干渉を避けるには、層間配線を使用するか、層間接続にビアを使用します。ピン割り当て戦略: 関連するコンポーネント間の信号パスができるだけ短く直線的になるように、ピンを適切に割り当てます。これにより、信号伝送の遅延、損失、回路のクロストークを削減できます。インピーダンスの制御: 設計要件に従って、ドライバとレシーバの特性インピーダンスと一致するように信号ラインのインピーダンスを制御します。インピーダンスの不一致は、信号反射や整合性の問題につながる可能性があります。グラウンド ピンのレイアウト: 敏感なアナログ回路の場合は、グラウンド ピンを集中させて良好なグラウンド ポイントを形成し、グラウンド リターン パス上のノイズを削減します。電磁シールド：ノイズに敏感な回路やモジュールでは、シールド缶、層間シールド、グランドプレーン分離などの電磁シールド技術を用いて外部干渉の影響を低減できます。結合とツイスト：クロック信号とそれに対応するグランドラインなど、結合が必要な信号は、干渉とクロストークを最小限に抑えるために、ツイスト配線で配線します。
ステップ4: 熱管理を考慮する
高出力または大型プリント基板の設計では、熱管理が重要な要素となります。回路温度を許容範囲内に維持するには、ヒートシンク、冷却ファン、またはヒートシンクを適切に配置する必要があります。さらに、ヒートシンク、サーマルパッド、サーマルグリースなどの適切な熱材料と技術を選択することで、放熱効果を高めることができます。電子機器や回路基板の熱管理において、ヒートシンク、サーマルパッド、サーマルグリースは一般的なソリューションです。これらはそれぞれ異なる原理に基づいて機能するため、以下でそれぞれについて説明します。ヒートシンクは、熱伝導率の高い金属部品で、通常はアルミニウムまたは銅で作られています。その動作原理は、表面積を増やし、放熱面積を広くすることで、熱伝導と放散を促進することです。ヒートシンクは、プロセッサやパワーアンプなどの冷却を必要とする部品に密着し、熱伝導によって部品の表面からヒートシンクへと熱を伝達します。そして、熱はヒートシンクのフィンの広い表面積を通して周囲の空気中に放散されます。ヒートシンクの設計では、一般的に表面積の最大化、放熱効率の向上、そして空気の対流を促進して冷却効果をさらに高めることに重点が置かれています。サーマルパッドは、通常、熱伝導性に優れたシリコンゲルまたはゴムで作られた柔らかい素材です。その動作原理は、熱源とヒートシンクの間の隙間を埋めることで熱伝導効率を向上させることです。サーマルパッドは、電子部品（チップやパワーモジュールなど）とヒートシンクの間に配置できます。ある程度の圧縮性があるため、不規則な隙間を埋め、より良好な熱伝導経路を提供します。サーマルパッドの熱伝導性は、熱源からヒートシンクへの熱の迅速な伝達を助け、効果的な熱管理を実現します。サーマルグリースは、通常、シリコングリースまたは金属酸化物で作られた高熱伝導性化合物です。その動作原理は、電子部品の表面とヒートシンクの間の小さな隙間を埋めることで、両者間の熱伝導効率を向上させることです。サーマルグリースの主な役割は、表面の小さな凹凸や隙間を埋め、熱界面の熱抵抗を低減し、熱伝導効率を向上させることです。適切な量のサーマルグリースを塗布することで、熱接触が改善され、熱源からヒートシンクへの熱伝導が向上します。これらの熱管理ソリューションは、電子機器において重要な役割を果たし、熱源からヒートシンクへの熱を効率的に伝達し、機器の温度を安全な範囲内に維持するのに役立ちます。ステップ5：適切な材料とメーカーの選択
高品質のPCB材料と信頼できるメーカーを選択することは、PCBの性能と信頼性を確保する上で非常に重要です。高品質な材料は優れた信号伝送と機械的強度を提供し、信頼できるメーカーは高品質な製造プロセスとタイムリーな納品を保証します。ここでは、有名なPCB材料ブランドをご紹介します。Isolaは、高性能絶縁基板材料の世界的リーディングカンパニーであり、幅広いPCB材料ソリューションを提供しています。Rogers Corporationは高性能材料を専門とし、RO4000、RO3000、RT/duroidシリーズなどの革新的なPCB材料をエレクトロニクス業界向けに提供しています。
パナソニックは、高性能銅箔やポリイミド基板など、さまざまな PCB 材料も提供する有名な電子機器メーカーです。
Shengyi Technology は中国有数の PCB 材料メーカーであり、幅広い銅箔、含浸フィルム、基板材料を提供しています。
ITEQは、ガラス繊維基板、ポリイミド基板、多層材料などの高性能基板材料の世界的リーディングサプライヤーです。Ventec International Groupは、高速・高周波材料、熱管理材料、環境に優しい材料など、革新的なPCB材料ソリューションを提供しています。TUCは、リジッドおよびフレキシブルPCB材料に特化したサプライヤーであり、その製品は自動車、通信、民生用電子機器業界で広く使用されています。
ステップ6：厳格なテストと検証を実施する
PCBの量産に進む前に、厳格なテストと検証を実施することが不可欠です。機能テスト、シグナルインテグリティテスト、信頼性テストなど、様々なテスト手法を活用することで、PCBの性能が期待通りであること、そして潜在的な問題が特定され対処されることが保証されます。機能テスト、シグナルインテグリティテスト、信頼性テストは、PCBの設計と製造において、PCBの性能と信頼性を保証する上で重要なテスト手法です。ここでは、これらのテストの一般的な方法と手順をいくつか紹介します。機能テストは、PCB上の回路とコンポーネントが期待通りに機能しているかどうかを確認することを目的としています。これらのテストは、以下の手順で実行できます。テスト計画の作成：テストする機能と期待される結果を決定します。テストスクリプトの作成：テスト計画に基づいて、テストスクリプトまたはテストケースを作成します。テスト機器のセットアップ：オシロスコープ、マルチメータなどの必要なテスト機器とツールを入手します。テスト機器の接続：テスト機器をPCB上の該当するインターフェースまたはピンに接続します。テストの実行：テストスクリプトを段階的に実行し、テスト結果を記録します。結果の分析：テスト結果を分析して、機能が正常に動作しているかどうかを確認します。問題のトラブルシューティング：テスト中に問題が特定された場合は、原因を突き止めて解決し、それに応じて再テストを行います。シグナルインテグリティテストは、PCB上で信号が伝送中にノイズ、歪み、干渉の影響を受けないことを確認するために使用されます。シグナルインテグリティテストを実行するための一般的な手順は次のとおりです。シグナルインテグリティテストボードの設計：シグナルインテグリティテスト専用のボードまたは回路を作成します。テストポイントの定義：テストする信号パスとテストポイントを選択します。信号プローブの追加：信号プローブをテストポイントに接続して、信号波形を監視します。信号の適用：テストポイントに適切な信号を注入します。信号波形の観察：オシロスコープやロジックアナライザなどのデバイスを使用して、信号の波形、ノイズ、タイミングを観察します。結果の分析：予想される信号波形と観測された波形を比較することで、シグナルインテグリティを評価します。設計の最適化：シグナルインテグリティの問題が見つかった場合は、配線の変更、終端抵抗の追加、シールドの組み込みなど、PCB設計を調整します。信頼性試験は、PCBの長期運用における性能と信頼性を評価することを目的としています。ここでは、信頼性試験を実施するための一般的な方法をいくつかご紹介します。温度サイクル試験：PCBを高温や低温などの異なる温度環境に置き、極端な動作条件をシミュレートします。振動試験：PCBを振動台に接続し、さまざまな周波数と振幅で振動試験を実施することで、輸送中や動作中の振動環境をシミュレートします。湿度試験：PCBを高湿度環境にさらし、耐湿性をテストし、高湿度の動作環境をシミュレートします。電気的熱ストレステスト：電流を流し、熱サイクルテストを実施することで、PCBの電子部品とはんだ接合部の耐久性を評価します。電気性能テスト：抵抗、静電容量、絶縁抵抗などのPCBの電気パラメータを測定し、仕様への適合性を検証します。信頼性評価：テスト結果と仕様要件に基づいて、PCBの信頼性を評価し、潜在的な問題を特定します。プリント回路基板の設計と製造の技術を習得するには、継続的な学習と実践が必要です。プリント回路基板の設計原理を深く理解し、適切なツールを選択し、慎重なレイアウトと配線を行い、熱管理を考慮し、適切な材料とメーカーを選択し、厳格なテストと検証を実施することで、PCB業界の愛好家は設計品質を向上させ、PCBの性能と信頼性を確保できます。常に卓越性を目指して努力することで、あなたもプリント回路基板の設計と製造の達人になれるでしょう！
