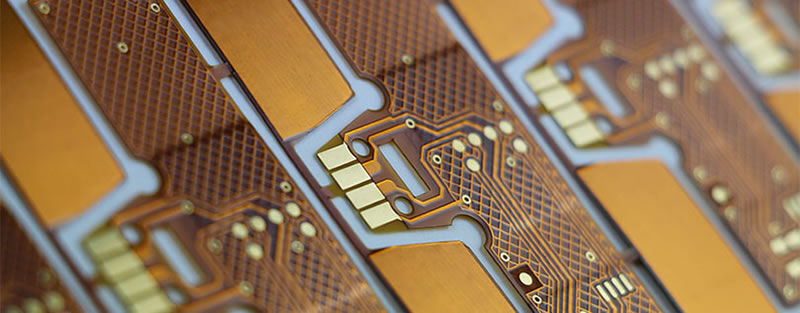

今日の高度に相互接続されたデジタル環境において、様々な電子機器間の効率的な通信は、シームレスな運用に不可欠です。この技術革新の中核を成すのが、ゴールドフィンガーと呼ばれる重要な部品です。これらの金メッキコネクタは、異なる回路基板間の通信を円滑にし、コンピュータシステムをはじめとする複雑な動作を可能にする上で極めて重要な役割を果たしています。ゴールドフィンガーは、プリント回路基板（PCB）の縁に沿って配置された特殊な金メッキの柱です。これらのコネクタは、コンピュータやその他のデジタル機器のメインマザーボードとセカンダリPCB間のブリッジとして機能します。その重要性は、優れた導電性など、金のユニークな特性に由来しており、信頼性の高い信号伝送を保証する理想的な素材となっています。
PCBゴールドフィンガー用金メッキの2つの主な種類
PCB ゴールド フィンガーに使用される金メッキには、主に 2 つの種類があります。無電解ニッケル浸金（ENIG）：
この金めっき方法は、コスト効率が高く、はんだ付け性に優れています。ただし、薄くて柔らかいため（通常2～5ミクロン）、回路基板の頻繁な抜き差しには適していません。電気メッキハードゴールド：
このタイプの金メッキは、より厚い層（通常 30 ミクロンの厚さ）により堅牢性と耐久性を実現し、PCB の繰り返し使用に伴う摩耗に耐えるのに最適です。ゴールドフィンガーの役割
ゴールド フィンガーにより、さまざまな回路基板間で信号が交換され、ユーザーや自動化システムからのコマンドが効果的に伝達されます。たとえば、モバイル デバイスでコマンドが開始されると、信号は目的の宛先に到達する前に複数の回路基板を通過します。この複雑なプロセスには、エラーのない信号伝送を確保するための細心の注意を払ったメッキ手順が含まれます。厳格な検査およびテスト手順により、各 PCB 上のゴールド フィンガーの適切な配置と機能が検証されます。ゴールド フィンガーの役割は、民生用電子機器だけにとどまらず、製造などの産業分野にも広がっています。工場のコンピュータ化された機械は、これらのコネクタを使用してさまざまなプロセスを調整し、効率と精度を高めています。たとえば、自動車組立ラインや食品包装工場では、ゴールド フィンガーを備えた回路基板により、コンピュータ制御の機械によるコマンドのシームレスな実行が可能になります。金の指は様々な用途で使われる
相互接続ポイント:
ゴールドフィンガーは、PCI、ISA、AGPなどのスロットを介して、セカンダリPCBとメインマザーボード間の通信を容易にします。これらのコネクタは、周辺機器、内部カード、そしてコンピュータ本体間の信号の流れを可能にします。特殊アダプター:
ゴールドフィンガーは、グラフィックカードやサウンドカードといったパフォーマンス向上コンポーネントをパソコンに組み込むことを可能にします。ゴールドフィンガーで接続されたこれらのカードは、機能性を向上させ、時間の経過とともにアップグレードすることができます。外部接続:
スピーカー、スキャナー、モニターなどの周辺機器は、PCBの金メッキ端子を介してマザーボードに接続され、外部デバイスとコンピューター間の通信を可能にします。金メッキ端子は汎用性と耐久性に優れているため、頻繁な使用にも耐え、現代のコンピューティングの基盤となっています。戦略的な配置と標準化された設計原理により、適切な機能と互換性が確保されています。これらのコネクタに金メッキが使用されるのは、その優れた導電性と耐腐食性に起因しています。金の強度と耐摩耗性は、ニッケルやコバルトなどの金属との合金化によってさらに強化されます。PCBゴールドフィンガーのIPC製造基準
電子部品工業会（IPC）は、PCBゴールドフィンガーの製造規格を制定し、一貫した品質と性能を確保しています。特定のめっき厚や試験プロトコルなどのこれらの規格を遵守することで、信頼性の高い信号伝送と堅牢な接続が保証されます。電子部品工業会（IPC）は、2002年にPCBゴールドフィンガーの製造規格を制定しました。その後、2012年にIPC-4556が導入され、さらに2015年にはIPC A-600とIPC-6010へと改訂されました。これらの規格は、PCB製造分野で広く採用されています。IPC規格には、以下の主要な側面が含まれています。化学組成:
PCB 接点の構造的完全性を高めるには、最適な金メッキには 5 ～ 10 パーセントのコバルト組成を含める必要があります。厚さ:
ゴールドフィンガーの金メッキ厚は、2～50マイクロインチの範囲で安定して保たれる必要があります。サイズに応じた標準的な厚さは、0.031インチ、0.062インチ、0.093インチ、0.125インチです。プロトタイプ用途では一般的に薄い厚さが使用され、頻繁に接触する接続エッジには厚いメッキが適しています。視覚検査：
金の指は、拡大鏡を用いた厳密な目視検査の対象となります。エッジは滑らかで傷のない表面で、過剰なメッキやニッケルの付着がないことが必要です。テープ接着試験：
金メッキと接点の密着強度を評価するために、IPC はテープ テストを推奨しています。このテストでは、接点のエッジにテープを貼り、その後テープをはがし、メッキ残留物がないか検査します。テープに金メッキが残っている場合は、メッキと接点の密着性が不十分であることを意味します。PCB の金フィンガーメッキの全プロセスには多数の追加規格が適用されるため、完全に理解するには包括的な検討が必要です。技術の進歩に伴い、プロセスを強化するために新しいテスト規格が定期的に導入されています。これらの規格の更新と改良については、定期的に IPC に相談することをお勧めします。本質的に、金フィンガーは、さまざまな回路基板間のシームレスな通信を可能にすることで、現代のテクノロジーを強化する重要なコンポーネントです。その影響は、パーソナル コンピューターから産業オートメーションにまで及び、デジタル世界を特徴付ける高度なプロセスを可能にしています。
