回路基板のマスター：先駆的な技術、アプリケーション、そして未来を見据えたソリューション

2025-03-13記者: SprintPCB

シームレスな接続性がイノベーションの鍵となる時代において、回路基板は現代のエレクトロニクスの心臓部であり続けています。スマートホームから宇宙探査まで、これらの精巧なプラットフォームは、デバイスが思考し、通信し、進化する力を与えています。SprintPCBは、数十年にわたり回路基板の設計と製造における技術と科学の研鑽に尽力し、世界中の産業界と提携して先見性のあるアイデアを現実のものにしてきました。この1800語の考察記事では、回路基板の変革力について深く掘り下げ、SprintPCBの専門知識、業界を形作る技術、そして未来のエレクトロニクスのブレークスルーへのロードマップを紹介します。

見えないエンジン：回路基板が技術の進歩を決定づける理由

AI駆動型ロボット工学からグリーンエネルギーシステムまで、あらゆる技術の飛躍は回路基板の精密さに支えられています。これらの多層構造の驚異は、データと電力の流れを調整し、抽象的な概念を機能的なデバイスへと変貌させます。

エリート回路基板製造の特長は何ですか?

精密エンジニアリング: 高速パフォーマンスを実現する微細なトレース幅と多層スタッキング。
マテリアルインテリジェンス: 耐熱性、信号整合性、コストのバランスが取れた基板を選択します。
スケーラブルなイノベーション: 品質を犠牲にすることなく、プロトタイプの設計を大量生産に適合させます。

SprintPCB の回路基板スペシャリストとしての伝統は、最先端の技術と顧客固有の要求を融合し、すべての基板が期待を上回ることを保証する能力にあります。

卓越性の解剖学：SprintPCBの回路基板製造の内側

あらゆる高性能回路基板の背後には、エンジニアリング、テクノロジー、そして厳密な品質の組み合わせがあります。SprintPCBが完璧な製品を実現する方法をご紹介します。

共同設計パートナーシップ

ニーズ評価: 当社のチームはクライアントと協力して、運用環境、パフォーマンスしきい値、規制要件を定義します。
シミュレーション主導開発: Ansys HFSS や Cadence Sigrity などのツールは、信号損失や熱挙動を予測し、生産前のレイアウトを改良します。
ラピッドプロトタイピング: 機能サンプルは 48 時間以内に準備され、リアルタイムのフィードバックにより反復が加速されます。

マテリアルの習得

高周波基板：5G 基地局およびレーダーシステム向けの Rogers RO4000® ラミネート。
熱管理ソリューション: LED 照明および電力コンバータ用のアルミコアボード。
フレキシブル回路: 折りたたみ式スマートフォンやウェアラブル健康モニターを実現するポリイミドフィルム。

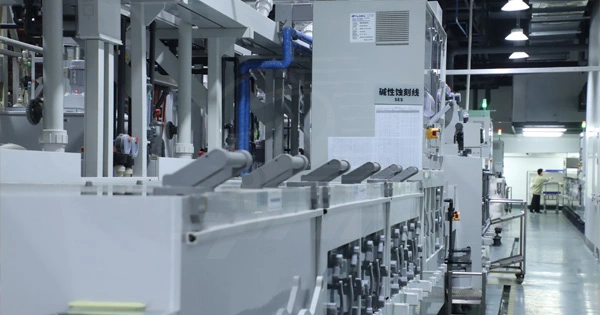

最先端の製造

レーザードリリング: 高密度相互接続用に最小 50µm のマイクロビアを作成します。
高度なめっき：過酷な環境向けの無電解ニッケル無電解パラジウム浸漬金めっき（ENEPIG）。

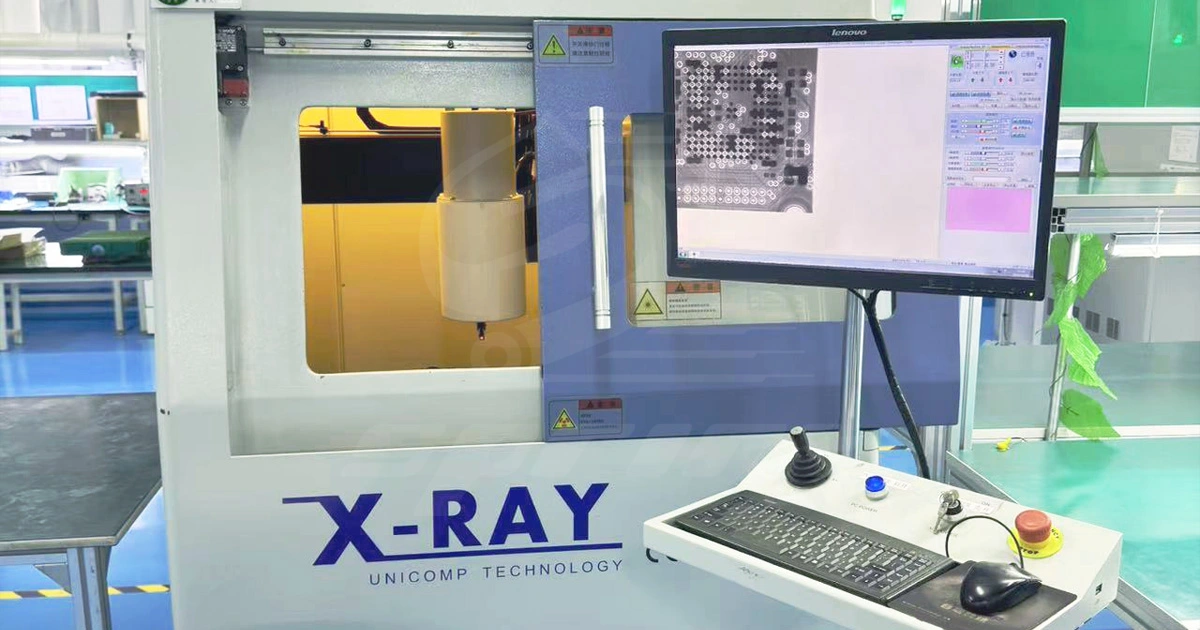

自動検査: 3D AOI システムは、人間の目には見えない欠陥を検出します。

妥協のない品質保証

信号整合性テスト: TDR (時間領域反射率測定法) はインピーダンスの不整合を分析します。
ライフサイクルテスト: 加速劣化および振動テストを通じて長年の動作をシミュレートします。
コンプライアンス監査: 医療グレードのボードの IPC-6012 および ISO 13485 への準拠を確保します。

回路基板の活用：世界中の産業を支える

回路基板は汎用性が高く、あらゆる分野で不可欠な存在です。SprintPCBのソリューションは、以下の分野の進歩を促進します。

自動車イノベーション

電気自動車 (EV) システム: バッテリー管理および自律運転モジュール用の多層ボード。
車載インフォテインメント: 4K ディスプレイと音声認識をサポートする高密度相互接続。

ヘルスケア革命

診断画像: MRI および CT スキャンデータ処理用の高速ボード。
埋め込み型デバイス: ペースメーカー用の生体適合性のある密閉ボード。

航空宇宙および防衛

衛星通信: 放射線耐性コーティングを施した RF 最適化ボード。
ドローンテクノロジー: 機敏な UAV ナビゲーションを実現する軽量リジッドフレックスボード。

ケーススタディ

SprintPCB は、量子コンピューティングのスタートアップ企業向けに 22 層の回路基板を設計し、極低温で 99.999% の信号精度を達成しました。

回路基板開発を変革する新興技術

SprintPCB は、常に先頭に立つために、回路基板の状況を再定義するトレンドに投資しています。

AI最適化設計

生成 AI : アルゴリズムにより、EMI と電力消費を最小限に抑えるレイアウトが自動生成されます。
予測分析: 複雑なボードアセンブリにおける障害ポイントを予測します。

持続可能な回路

生分解性基材: 亜麻繊維と大豆ベースの樹脂から作られたボード。
エネルギー効率の高い生産：太陽光発電工場とゼロ排出水システム。

3D-MID（モールドインターコネクトデバイス）

レーザーダイレクトストラクチャリング (LDS) : 自動車センサー用の 3D プラスチックハウジングに回路を埋め込みます。
ハイブリッドエレクトロニクス: IoT デバイス向けにプリント回路と従来の回路を組み合わせます。

量子対応ボード

超伝導トレース: 量子プロセッサ用のニオブベースの回路。
極低温テスト: 絶対零度に近い温度でのパフォーマンスを検証します。

回路基板パートナーの選択：重要な考慮事項

適切なメーカーを選択することで、プロジェクトの成功が確実になります。以下の点に優れたパートナーを優先してください。

エンドツーエンドの専門知識: 設計、材料科学、高度な製造技術の習得。
認証: UL、RoHS、ITAR に準拠し、世界市場へのアクセスが可能。
俊敏性: スピード (例: 24 時間ラッシュサービス) と精度のバランスをとる。
持続可能性: 環境に配慮した素材とカーボンニュートラルなプロセス。

SprintPCBが実現する理由

グローバルインフラストラクチャ: 戦略的なハブにある施設により、リスクが軽減された生産が保証されます。
共同イノベーションプログラム: 次世代テクノロジーのプロトタイプを作成するための共同 R&D イニシアチブ。
透明な価格設定: 隠れたコストはなく、バリューエンジニアリングにより経費を最大 20% 削減します。

回路基板の未来：想像を超えて

テクノロジーが急速に進歩するにつれ、回路基板はかつてはSFとみなされていたような形で進化します。

ニューロモルフィック回路: AI ハードウェア向けに人間のニューラルネットワークを模倣します。
自己修復ボード: 導電性インクを放出してひび割れを修復するマイクロカプセル。
ホログラフィックインターフェイス: AR/VR アプリケーション用の光回路を統合したボード。
