PCB表面仕上げの比較：OSP、ENIG、HASL

2024-12-19記者: SprintPCB

表面処理はPCB製造において重要な工程であり、性能、信頼性、そしてコストに直接影響を及ぼします。PCB表面処理として最も一般的なものには、OSP（有機はんだ付け性保護剤）、ENIG（無電解ニッケル浸漬金めっき）、HASL（熱風はんだレベリング）などがあります。それぞれの処理は特定の用途に合わせてカスタマイズされており、それぞれに利点と課題があります。この記事では、これらのプロセスの特徴、用途、コスト、そしてはんだ付け性、信頼性、保管への影響に焦点を当て、詳細に解説します。

OSP (有機はんだ付け性保存剤) とは何ですか?

OSPは、PCBの銅パッドに塗布される水性有機化合物で、酸化を防ぎ、はんだ付け性を確保します。組み立て時の熱ストレスに耐える一時的な保護層として機能します。

OSP の利点:

OSPはコスト効率に優れ、環境に優しい材料です。非常に平坦な表面を提供するため、高密度相互接続（HDI）設計やファインピッチ部品に最適です。塗布プロセスは簡単で、重金属を使用しないため、RoHS指令への適合が保証されます。

OSP の制限:

OSPは保存期間が限られており、湿度などの環境要因に敏感です。また、複数回の熱サイクルを経るとはんだ付け性が低下するため、繰り返しリフローを必要とする複雑なアセンブリには適していません。さらに、他の仕上げに比べて機械的保護性能も限られています。

OSP アプリケーション:

OSP は、コストとシンプルさが優先されるスマートフォン、タブレット、ゲーム機などの民生用電子機器で広く使用されています。

ENIG（無電解ニッケル浸金）とは何ですか？

ENIGは、ニッケルベース層の上に薄い金層を重ねた2層仕上げです。ニッケルは銅の拡散を遮断し、金層ははんだ付け性を高め、酸化を防ぎます。

ENIG の利点:

ENIGは平滑で滑らかな表面を特徴としており、HDI設計、ボールグリッドアレイ（BGA）、表面実装技術（SMT）との互換性に優れています。優れた耐腐食性と長い保管寿命を備えています。ENIGの二層構造は堅牢で、信頼性の高いはんだ接合部と優れた電気性能を保証します。

ENIG の制限:

ENIGは、金含有量と複雑な製造工程のため、OSPやHASLよりも大幅に高価です。不適切なニッケルめっきは、ブラックパッドの欠陥につながる可能性があり、信頼性に重大な懸念が生じます。

ENIG アプリケーション:

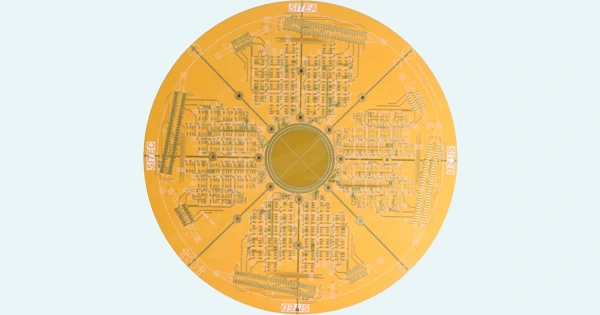

ENIGは、航空宇宙、医療機器、自動車、通信といった高信頼性が求められる産業において、最適な選択肢です。高精度な信号伝送と耐久性が求められるアプリケーションに最適です。 PCB表面仕上げ

HASL（ホットエアーソルダーレベリング）とは何ですか？

HASLは、PCBを溶融はんだに浸し、熱風で余分なはんだを除去して銅パッド上に均一なコーティングを施す技術です。鉛入りまたは鉛フリーのどちらでも対応可能です。

HASLの利点:

HASLはコスト効率に優れ、厚く耐久性のあるコーティングにより銅の酸化を防ぎます。鉛フリーのHASLは、RoHS指令準拠を含む環境規制に準拠しています。

HASL の制限:

HASLは表面が不均一なため、HDI設計やファインピッチ部品では問題となる可能性があります。精密な組み立てが求められる現代のPCBには適していません。従来の鉛ベースのHASLは環境に有害ですが、鉛フリーの代替品を使用することでこの問題は軽減されます。

HASL アプリケーション:

HASL は、産業用電子機器、電源、堅牢な機械的接続を必要とするアプリケーションでよく使用されます。

PCB表面仕上げの比較： OSP、ENIG、HASL

コスト効率:

OSPは最も手頃な価格の表面仕上げで、低予算のプロジェクトに最適です。HASLはコストと耐久性のバランスが取れた中間的なソリューションを提供します。ENIGは最も高価ですが、比類のない性能と信頼性を提供します。

はんだ付け性とリフロー耐性:

ENIGは、複数回のリフローサイクルを経ても優れたはんだ付け性を示します。OSPは、加熱を繰り返すとはんだ付け性が低下するため、1回または2回のリフロープロセスに制限されます。HASLは良好なはんだ付け性を提供しますが、高密度およびファインピッチ設計には適していません。

表面の平坦性と互換性:

ENIGは完全に平坦な表面を提供し、BGAやSMTなどの高度な設計に最適です。OSPは平坦ですが、高負荷アプリケーションに必要な耐久性に欠けています。HASLは表面が不均一であるため、HDI設計との互換性が損なわれる可能性があります。

保存期間と耐久性:

ENIGは最も長い保存期間と優れた耐久性を誇ります。HASLは適度な保存安定性を備えていますが、取り扱いには注意が必要です。OSPは保存期間が最も短く、環境条件の影響を受けやすいです。

環境への影響:

OSPとENIGは環境に優しく、鉛フリーです。従来の有鉛HASLは環境に有害ですが、鉛フリーのオプションはこの問題に対処します。

アプリケーションに適した仕上げの選択

表面仕上げの選択は、プロジェクトの具体的なニーズによって異なります。コスト重視のアプリケーションで、シンプルさと最小限の熱サイクルが求められる場合はOSPをお選びください。高い信頼性、平坦性、長い保管寿命が求められる場合はENIGをお選びください。産業用途や比較的シンプルな設計における堅牢な機械的接続にはHASLをご検討ください。SprintPCBでは、お客様のアプリケーション要件に合わせて幅広い表面仕上げオプションをご用意しています。OSP、ENIG、HASLのいずれをお選びいただいても、当社の高度な製造能力により、正確な塗布と一貫した品質を保証します。長年にわたるPCB製造の専門知識に基づき、性能、信頼性、コストのバランスが取れたソリューションを提供します。
