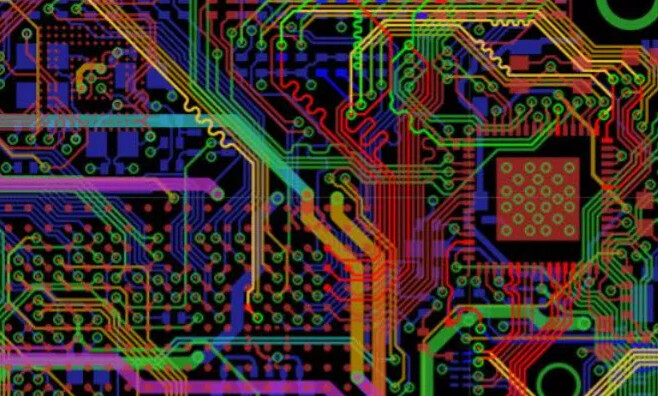

プリント基板(PCB)の全体的な性能と信頼性には、効率的な配線が不可欠です。適切な配線技術は、信号ノイズや干渉を最小限に抑え、クロストークを低減し、電力配分を最適化するのに役立ちます。この記事では、高品質なPCBの設計に役立つ、PCB配線の10のベストプラクティスをご紹介します。

- 事前に計画を立て、明確なルーティング戦略を確立する
PCBの配線を始める前に、事前に計画を立て、明確な配線戦略を確立することが重要です。これには、信号フローの定義、重要な部品の特定、部品の配置の決定が含まれます。適切な配線戦略は、設計エラーを回避し、信号整合性の問題のリスクを最小限に抑えるのに役立ちます。- 最短かつ最も直接的なルーティングパスを使用する
短く直線的な配線経路は、信号遅延の最小化、クロストークの低減、そして電力配分の最適化に役立ちます。配線を行う際は、トレースを可能な限り直線に保ち、不要なビアや曲げを避けてください。また、ノイズの多い部品や基板上の高周波領域の近くへの信号配線は避けてください。- 高速信号には差動ペアを使用する
差動ペアは、クロストークとノイズを最小限に抑えながら高速信号を伝送するために使用されます。差動ペアを配線する際は、各トレースの長さを等しくし、インピーダンスのバランスを確保してください。また、電磁干渉を最小限に抑えるため、トレースを可能な限り近づけてください。- 機能別にコンポーネントをグループ化する
コンポーネントを機能別にグループ化すると、配線プロセスを簡素化し、信号の整合性を向上させることができます。例えば、電源関連のコンポーネントをすべて1つのエリアにまとめると、電圧降下を最小限に抑え、電力配分を最適化できます。同様に、信号関連のコンポーネントをすべて1つのエリアにまとめると、信号ノイズや干渉を最小限に抑えることができます。- 最初に電源プレーンとグランドプレーンを配線する
PCBの配線では、まず電源プレーンとグラウンドプレーンから始めることが重要です。これにより、電源とグラウンドの接続が最適化され、ノイズや干渉のリスクが軽減されます。さらに、信号トレースのループ領域を最小限に抑え、クロストークの可能性を低減するのにも役立ちます。- 適切なトレース幅を使用する
トレース幅はPCB全体の性能に重要な役割を果たします。配線を行う際には、電流要件と信号速度に基づいて適切なトレース幅を選択してください。太いトレースはより大きな電流に対応でき、細いトレースは寄生容量を低減し、高速信号を最適化できます。- ビアの使用を最小限に抑える
ビアはノイズや信号遅延を引き起こす可能性があり、PCB全体のコスト増加にもつながります。配線を行う際は、ビアの使用を最小限に抑え、必要な場合にのみ使用するようにしてください。また、ブラインドビアやベリードビアはコストが高く、製造が困難なため、使用は避けてください。- 高密度デザインにはティアドロップを使用する
ティアドロップは、銅配線がビアまたはパッドへ接続する際の整合性を維持するために使用されます。高密度設計において、ティアドロップは破損リスクを低減し、PCBの信頼性を確保するのに役立ちます。ティアドロップを使用する場合は、短絡を防ぐため、配線とビアまたはパッドの間に十分な距離を確保してください。- 設計をテストして検証する
PCB配線が完了したら、設計をテストして検証し、必要な仕様を満たしていることを確認することが重要です。シミュレーションおよび解析ツールを使用して、PCBの信号整合性、電力分配、熱性能をテストします。さらに、設計ルールチェック(DRC)を実行し、エラーや不整合を特定して修正します。- 最新のルーティング技術を常に把握する
PCB配線技術は常に進化しており、最新のベストプラクティスとトレンドを常に把握しておくことが重要です。オンラインフォーラムに参加したり、ウェビナーやワークショップに参加したり、業界出版物を読んだりして、最新情報を入手し、学びましょう。
