PCB表面処理プロセスの探究：PCB浸漬銀

2023-08-11記者: SprintPCB

電子機器の急速な発展は、現代社会に不可欠な要素となっています。これらの機器の中核を成すのは、目立たないながらも極めて重要なプリント基板（PCB）です。PCBの機能、性能、耐久性を向上させるためには、表面処理プロセスが極めて重要な役割を果たします。様々な表面処理方法の中でも、浸漬銀めっき技術は、その独自の特性と利点により、高い評価を得ています。浸漬銀めっきとは、その名の通り、PCBパッドの表面に銀を堆積させるプロセスです。この方法では、パッド表面の銅（Cu）を銀（Ag）に置換することで、通常0.15～0.25マイクロメートルの厚さの銀めっき層を形成します。この微細な多孔質構造は、PCBパッドを効果的に保護し、はんだ付け性を向上させ、滑らかな表面を実現します。他の技術と比較して、浸漬銀めっきは、プロセスの簡便性と比較的低コストなど、大きな利点を備えています。

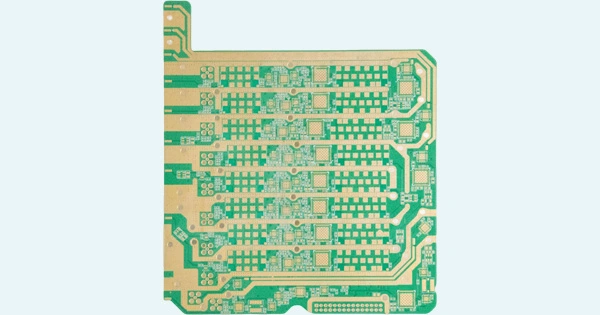

PCB浸漬スライバー

浸漬銀の科学的原理

PCBの表面処理プロセスにおいて、浸漬銀めっき法の科学的原理は複雑な電気化学プロセスに基づいています。この方法では、電流と化学反応を利用して溶液中の銀をPCBパッドの表面に析出させ、均一で多孔質の銀めっき層を形成します。この電気化学的な謎をさらに深く掘り下げてみましょう。

電気化学的析出の基本原理

電気化学的析出は、溶液中の金属を還元し、制御された電流によって物体の表面に析出させる方法です。PCB浸漬銀めっきプロセスでは、はんだパッドが陽極（陽極）、銀が陰極（陰極）として機能し、両者の間に電流が流されます。これにより、電界の影響下で溶液中の銀イオン（Ag ⁺）が金属銀に還元されます。その後、金属銀ははんだパッドの表面に付着し、徐々に銀めっき層を形成します。

電気化学反応のステップ

銀の電気化学的堆積には、電気化学反応プロセスにおけるいくつかの重要なステップが含まれます。酸化反応（陽極）：はんだパッドの表面で、銅原子が電子を放出し、銅イオン（Cu2+）に酸化されます。これは、はんだパッドの表面の銅が銅イオンに酸化され、それが溶液に入るために発生します。 2Cu → 2Cu ²⁺ + 4e ^-還元反応（陰極）：銀陰極の表面で、銀イオンは電子を獲得し、銀原子に還元され、はんだパッドの表面に付着します。 2Ag ⁺ + 2e ^- → 2Ag 堆積反応：これは最も重要なステップであり、銀原子が金属の形ではんだパッドの表面に付着し、徐々に均一で多孔質の銀めっき層を形成します。これらの反応が連携して銀めっき層を形成します。電流密度、溶液組成、温度などのパラメータを制御することで、銀メッキ層の厚さ、均一性、多孔性を調整し、所望の性能を実現できます。

多孔質構造の謎

銀沈降プロセスによって形成される多孔質構造は、電気化学反応と溶液ダイナミクスの結果です。電流の影響下で、銀原子はまずはんだパッドの表面に局所的に高密度に析出し、徐々に細孔を形成します。これらの微細な細孔は銀めっきの表面積を増加させ、密着性と導電性を向上させます。同時に、この種の多孔質構造は、酸素やその他の化学物質が細孔に浸透して銀と反応しやすくなり、銀めっきの酸化やはんだ付け性に問題を引き起こす可能性があります。

PCB浸漬銀プロセスの利点

PCB 浸漬銀プロセスの魅力は、数多くの利点にあります。

シンプルなプロセス、効率的な生産

PCB浸漬銀めっきプロセスのシンプルさは、間違いなくその最大の強みの一つです。化学金めっき（Ni/Au）などの複雑な表面処理方法と比較して、PCB浸漬銀めっきプロセスはよりシンプルで導入が容易です。これにより、メーカーはより効率的に生産を行うことができ、生産ワークフローの複雑さを軽減し、ひいては生産効率を向上させることができます。この高い効率性は、急速に進化する今日のエレクトロニクス市場において特に重要であり、絶えず高まる市場の需要に対応できるからです。

保護と長寿

電子機器の信頼性と耐久性は、設計・製造における中核的な目標の一つです。浸漬銀めっきプロセスは、はんだパッドの表面に銀めっき層を形成することで、プリント基板に強固な保護バリアを提供します。この銀めっきは、外部の湿気、酸化物、その他の有害物質による浸食を効果的に遮断し、回路基板の寿命を大幅に延ばします。これにより、電子機器はより過酷な環境条件下でも、より高い信頼性と安定性をもって動作できるようになります。

優れた導電性

現代の技術社会において、効率的な信号伝送は極めて重要です。銀めっきプロセスは、銀自体が優れた電気伝導体であることから、この点において大きな利点を発揮します。はんだパッドの表面に銀を析出させることで、回路基板の導電性が向上し、信号の伝送速度と安定性が確保されます。これは特に高速データ伝送や通信デバイスにおいて極めて重要であり、デバイス性能の向上に貢献します。

完璧なはんだ付け性

優れた電子機器には、卓越した性能だけでなく、製造とメンテナンスの容易さも求められます。この点においても、PCB浸漬銀プロセスは優れたはんだ付け性を実現できるため、際立っています。はんだ付けは電子機器製造において非常に重要な要素であり、PCB浸漬銀プロセスははんだ付けをより容易かつ確実にします。はんだ付け面の安定性が向上し、はんだ付けプロセスがよりスムーズになるため、組み立てと修理の効率が向上します。

持続可能なコスト効率

製造業において、コストは常に無視できない要素です。無電解銀めっきプロセスは、比較的低コストであるため、製造業者にとって経済効率の高い表面処理オプションを提供します。金めっきなどの高価な表面処理方法と比較して、無電解銀めっきプロセスは優れた性能と信頼性を維持しながら、コストを削減することができます。

PCB浸漬銀プロセスの欠点

PCB 浸漬銀プロセスには数多くの利点がある一方で、微妙な相互作用によるいくつかの欠点も明らかになり、それが警告のきっかけとなり、科学的探究への情熱を燃え上がらせます。

酸化感受性と外観の問題

銀の優れた電気伝導性と熱伝導性は広く知られていますが、同時に酸化されやすいという特性も併せ持っています。特に湿度が高く、ハロゲン化物や硫化物が存在する環境では、銀めっきは酸化されやすく、はんだパッド表面が徐々に黄変したり黒ずんだりします。これは回路基板の外観を損なうだけでなく、信号伝送や回路性能にも影響を与え、ハイエンド電子機器に潜在的なリスクをもたらす可能性があります。

はんだ付け性の問題

PCB浸漬銀めっきプロセスは良好なはんだ付け性を実現しますが、複数回のはんだ付けサイクルを経ると、はんだ付け性が低下する可能性があります。これは、はんだ付けプロセス中に銀とはんだが相互作用を起こすことが原因と考えられます。はんだ付け性が不十分だと、はんだ付け品質が低下し、電子機器の安定性と信頼性に影響を与える可能性があります。

ジョヴァンニ現象

ソルダーレジスト付きプリント基板（PCB）に浸漬銀めっき処理を施す場合、「ジョバンニ現象」と呼ばれる現象が発生することがあります。この現象は、不適切な制御によって回路ショートを引き起こす可能性があります。また、複数回のはんだ付けサイクルは、はんだ付け性の低下につながる可能性があります。この現象は、浸漬銀めっき処理後にソルダーレジストが微細な穴やクラックに入り込み、高温環境下で浸漬銀めっき下の銅と上部の銀が拡散・反応する現象です。この反応によって金銀化合物が形成され、回路ショートの問題を引き起こします。したがって、表面処理プロセスを選択する際には、具体的な状況に基づいてメリットとデメリットを慎重に検討する必要があります。

環境への影響

銀は有限な資源であり、その採掘と利用は環境に一定の負荷をかけます。さらに、特定のプロセスで使用される化学物質は環境に悪影響を及ぼす可能性があります。したがって、銀めっき技術を採用する際には、環境への配慮と持続可能な開発ソリューションの積極的な追求が重要です。重要なPCB表面処理方法としての浸漬銀めっき技術には、多くの利点と課題があります。実用化においては、コスト、はんだ付け性、そして外観への影響を考慮する必要があります。PCB浸漬銀めっきプロセスの科学的原理を理解することで、その長所と短所をより深く理解し、電子機器の設計と製造をより強力にサポートすることができます。
