RF PCBと従来のPCBの違いと用途

2023-06-06記者: SprintPCB

現代のエレクトロニクス分野において、プリント基板（PCB）は欠かせないキーコンポーネントです。技術の絶え間ない進歩とアプリケーションニーズの進化に伴い、無線周波数プリント基板（RF PCB）をはじめとする様々な特殊タイプのPCBが登場しています。RF回路は通信、レーダー、衛星システムなどの分野で重要な役割を果たしており、RF PCBは多くの高周波アプリケーションで最適な選択肢となっています。このブログ記事では、無線周波数PCBと従来のプリント基板の違いと用途を比較することに焦点を当てます。従来のPCBとRF PCBの基本的な概念と構造を紹介し、材料の選択、設計要件、製造プロセスの観点からそれぞれの違いを探ります。さらに、従来のPCBとRF PCBの様々な分野における使用シナリオを示す実例を紹介し、読者がそれぞれのメリットと適合性を理解するのに役立ちます。電子工学エンジニア、学生、あるいは単にエレクトロニクス分野に興味のある方など、この記事は無線周波数PCBと従来のプリント基板に関する包括的な洞察を提供します。これら2種類のPCBを徹底的に比較・分析することで、プロジェクトの要件に最適な選択を行い、より効率的で安定した電子システム設計を実現できると確信しています。それでは、RFプリント基板と従来のPCBの魅力的な違いと用途について詳しく見ていきましょう。

従来のプリント回路基板 (PCB) とは何ですか?

従来のプリント回路基板（PCB）は、電子部品のサポートと相互接続に使用される基本的なコンポーネントです。通常は、FR-4と呼ばれる非導電性材料（ガラス繊維強化エポキシ積層板）で作られ、その上に回路パスを形成する単層または多層の導電性材料（通常は銅）があります。PCBの主な機能は、集積回路、抵抗器、コンデンサなどの電子部品をその表面に搭載し、銅トレースを使用して相互接続することにより、機械的なサポートと電気的接続を提供することです。この設計により、回路の複雑さが軽減され、回路の信頼性と安定性が向上します。従来のPCBには、次の特性と用途分野があります。構造：従来のPCBは、銅トレースがビアを介して相互接続された階層化された平面構造を特徴としています。片面、両面、または多層にすることができます。用途: 従来の PCB は、民生用電子機器、通信機器、産業用制御システム、コンピュータハードウェアなど、さまざまな電子機器や製品に幅広く使用されています。製造: 従来の PCB は通常、印刷とエッチングを含むプロセスによって製造されます。印刷とエッチングでは、導電パターンを非導電性基板に印刷し、不要な銅材料を化学的に除去します。特徴: 従来の PCB はシンプルでコスト効率が高く、一般的な回路設計や中程度の周波数範囲内のアプリケーションに適しています。材料: 従来の PCB では、主に FR-4 を基板材料として使用しており、優れた絶縁特性と機械的強度を備えています。従来の PCB は、幅広い電子機器やアプリケーションに適用できる汎用性の高い回路基板です。構造と製造プロセスが比較的単純なため、一般的な回路設計にコスト効率が優れています。

無線周波数プリント回路基板 (RF PCB) とは何ですか?

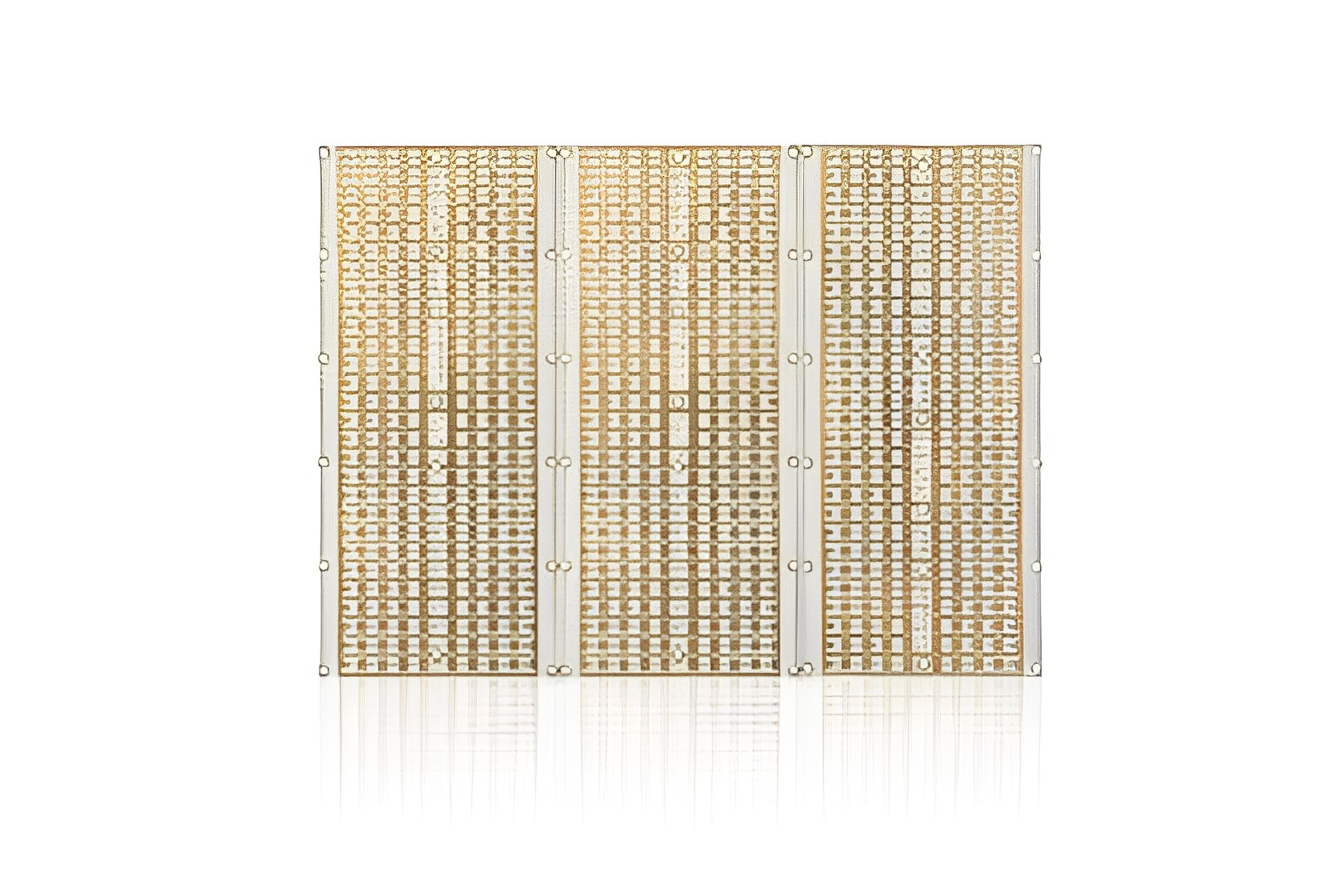

無線周波数プリント基板（RF PCB）は、高周波信号および無線周波数信号を処理するように設計された特殊なタイプのプリント基板です。従来のプリント基板（PCB）と比較して、RF PCBは高周波領域における効果的な信号伝送を可能にする独自の特性と設計要件を備えています。まず、RF PCBの設計目標は、低損失で高性能なRF信号伝送を実現することです。これを実現するために、RF PCBではインピーダンス整合と信号整合性を考慮する必要があります。インピーダンス整合は、信号伝送中の信号反射と損失を最小限に抑えるために不可欠です。信号整合性とは、伝送プロセス全体を通して干渉や減衰のない信号の安定性と精度を維持することを指します。次に、RF PCBでは、高周波信号の要求を満たすために、特殊な材料と層構造を使用する必要があります。RF PCBに一般的に使用される材料には、テフロンやロジャースなどのPTFE（ポリテトラフルオロエチレン）基板があります。これらの材料は誘電損失が低く、高い熱安定性を備えているため、高周波環境において優れた性能を発揮します。さらに、RF PCBでは、正確かつ慎重なレイアウトと配線が求められます。高周波信号は、信号のクロストークや電磁放射を回避するために、回路レイアウトと配線に厳しい要件を課します。そのため、RF PCBでは、信号干渉とノイズを最小限に抑えるために、層分割、グランドプレーン、差動伝送線路などの技術がしばしば採用されています。RFプリント回路基板（RFPCB）は、無線通信機器（携帯電話や無線ルーターなど）、レーダーシステム、衛星通信、無線周波数スペクトラムアナライザなど、様々なアプリケーション分野で重要な役割を果たしています。これらのアプリケーションでは、高周波信号の正確な伝送と信頼性が求められ、RF PCBは必要な性能と信頼性を提供します。RFプリント回路基板（RFPCB）は、高周波信号と無線周波数信号を扱うために特別に設計されています。インピーダンス整合、信号整合性、特殊材料、そして高周波環境の要求を満たすための正確なレイアウトといった要件に対応しています。RF PCBは、無線通信、レーダーシステム、衛星通信などの分野で重要な役割を果たし、高周波信号伝送において信頼性の高い性能を提供します。

無線周波数 PCB と従来の PCB の違い:

従来のプリント基板（PCB）と無線周波数プリント基板（RF PCB）では、材料の選択に大きな違いがあります。これらの材料の選択は、回路性能と周波数応答に重要な役割を果たします。従来のPCBでは、ガラス繊維強化エポキシ樹脂（FR-4）とポリイミド（PI）が一般的に使用されています。FR-4は、低コストで優れた機械的強度を備えた広く使用されている標準材料であり、ほとんどの従来の回路アプリケーションに適しています。一方、ポリイミドは耐熱性と寸法安定性に優れているため、高温や高湿度環境など、特定の環境要件を持つアプリケーションに適しています。一方、RF PCBの材料選択はより精密で複雑です。RF信号はより高い周波数とより厳しい要件を持つため、最適なRF性能を実現するには適切な材料を選択することが不可欠です。一般的なRF PCB材料には、ポリテトラフルオロエチレン（PTFE）、ポリイミド（PI）、低誘電率材料などがあります。ポリテトラフルオロエチレン（PTFE）は、低損失、高周波数応答、優れた誘電特性を備えた高性能RF材料です。 PTFEは、RF伝送線路、アンテナ、フィルタなどの高周波アプリケーションで広く使用されています。RF PCBにPTFE材料を使用すると、信号損失が低減され、信号伝送の信頼性が向上します。ポリイミド（PI）もRF分野でよく使用される材料です。誘電率と誘電損失が低いため、高周波および広帯域アプリケーションに適しています。RF PCBにポリイミド材料を使用すると、信号整合性が向上し、干渉が低減されます。PTFEとPIに加えて、低誘電率ポリイミド（LCP）など、RFアプリケーション向けに特別に設計された低誘電率材料もあります。これらの材料は誘電率と誘電損失が非常に低いため、高周波RFアプリケーションに適しており、より高速な信号速度と優れた信号整合性を提供します。

無線周波数PCBとPCBの異なる設計

従来のプリント基板と無線周波数プリント基板の設計要件には、大きな違いがあります。RF信号伝送はRF PCBにとって非常に重要です。RF信号は高周波であるため、RF PCBの設計では信号の伝送と伝播を考慮する必要があります。これには、信号損失と干渉を最小限に抑えるための慎重な配線と回路レイアウトが含まれます。従来のPCBは通常、高周波信号伝送に特別な注意を払う必要はなく、配線とレイアウトの柔軟性が向上します。従来のPCBは、主に低周波信号と電力伝送に重点を置いています。効率的で正確なRF信号伝送には、厳密なインピーダンス整合が不可欠です。RF PCBには、より厳しいインピーダンス制御要件があり、信号源、伝送線路、および負荷間のインピーダンスの正確な整合が必要です。従来のPCBは、インピーダンス制御要件が緩く、ある程度のインピーダンス変動を許容できます。従来のPCBの設計では、正確なインピーダンス整合よりも、回路の機能と接続性が重視されています。RF信号伝送では、信号の完全性に対する要求が高くなります。 RF PCBでは、信号伝播遅延、クロストーク、電力減衰などの要素を考慮する必要があります。そのため、RF PCB設計では、信号の完全性を維持するために特別な配線手法、回路分離、シールド方法が採用されています。従来のPCBでは、信号の完全性に対する要件は低くなっています。従来のPCB設計では、信号の完全性に関する懸念を過度に考慮することなく、回路の接続性と信頼性の高い信号伝送を優先します。つまり、RF PCBの設計要件はより厳しく、より高い精度と専門知識が必要になります。設計者は、RF回路と高周波特性に関する深い知識を持ち、RF信号伝送の要件を満たすために特殊な設計手法とプロセス制御を採用する必要があります。一方、従来のPCB設計では、高周波特性に対する要求が低く、回路の機能と接続性に重点が置かれ、より自由度が高くなります。そのため、従来のPCBとRF PCBのどちらを選択するかは、具体的なアプリケーション要件に基づいて決定する必要があります。

無線周波数PCBとPCBの異なる製造プロセス

製造プロセスは、従来のプリント基板と無線周波数プリント基板のもう 1 つの大きな違いです。

PCBの製造プロセス：

設計とレイアウト: 電子設計自動化 (EDA) ソフトウェアを使用して、回路設計が PCB レイアウトに変換されます。これには、部品の配置と PCB の配線パスの決定が含まれます。基板の作成: 従来の PCB では通常、ガラス繊維強化エポキシ樹脂 (FR-4) と呼ばれる基板材料が使用されます。この基板は銅箔でコーティングされ、不要な銅はフォトリソグラフィーと化学エッチングを使用して除去され、回路の金属トレースが形成されます。穴あけ: 部品の設置と回路の相互接続のために、PCB に穴が開けられます。メッキ: 接続性を高めるために、通常は銅である導電性材料がドリルで開けられた穴の壁にコーティングされます。はんだ付け: 電子部品が PCB にはんだ付けされます。これは、手作業で行うことも、ウェーブはんだ付け装置やリフロー炉などの自動装置を使用して行うこともできます。テストと品質管理: 組み立てられた PCB は、正しい機能と品質を確認するためにテストされます。

RF PCBの製造プロセス:

材料の選択: RF PCB では、高周波信号伝送の要件を満たすために、ポリテトラフルオロエチレン (PTFE) やポリフェニレンオキシド (PPO) などの特殊な材料が必要になることがよくあります。特殊な積層プロセス: RF PCB には、異なる誘電体層と金属層を使用した多層設計が含まれる場合があります。これらの層間の絶縁特性は、RF 信号伝送にとって非常に重要です。高精度処理: RF 信号の独特な性質により、RF PCB では、より小さなドリル径やより正確なトレース幅など、より高い精度の処理が求められます。インピーダンス制御: RF PCB では、安定した一貫性のある信号伝送を確保するために、信号インピーダンスを厳密に制御する必要があります。これには、マイクロストリップやコプレーナ導波路構造などの特殊な設計および製造技術が必要になる場合があります。厳格な品質管理: RF PCB の製造プロセスでは、回路のパフォーマンスが設計要件を満たすことを保証するために、より厳格な品質管理が必要です。これには、信号とインピーダンスの測定に高精度のテスト機器を使用することが含まれます。

アプリケーション例: 実世界のアプリケーションにおける従来の PCB と RF PCB

従来のPCBの応用例:

民生用電子機器：従来のPCBは、スマートフォン、タブレット、パソコンなどの民生用電子機器に広く使用されています。プロセッサ、メモリ、センサーなど、さまざまな電子部品や機能モジュールを接続およびサポートするために使用されます。従来のPCBは、これらのデバイスで安定した回路接続と信号伝送を提供します。自動車用電子機器：自動車の電子システムには、エンジン制御ユニット、インフォテインメントシステム、ナビゲーションシステムなどのさまざまな機能をサポートするために信頼性の高い回路基板が必要です。従来のPCBは、信頼性の高い信号伝送と電力分配を提供するために、自動車用電子機器で広く使用されています。産業オートメーション：産業オートメーションの分野では、従来のPCBは制御システム、センサー、アクチュエータの相互接続と相互作用に使用されています。生産ライン、ロボット制御、監視システムで重要な役割を果たしています。

RF PCBの応用例:

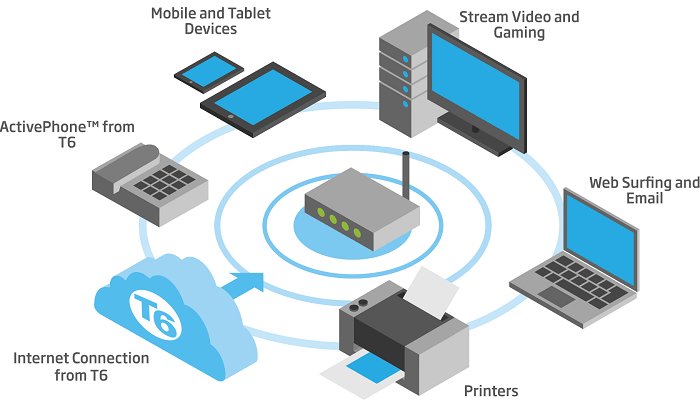

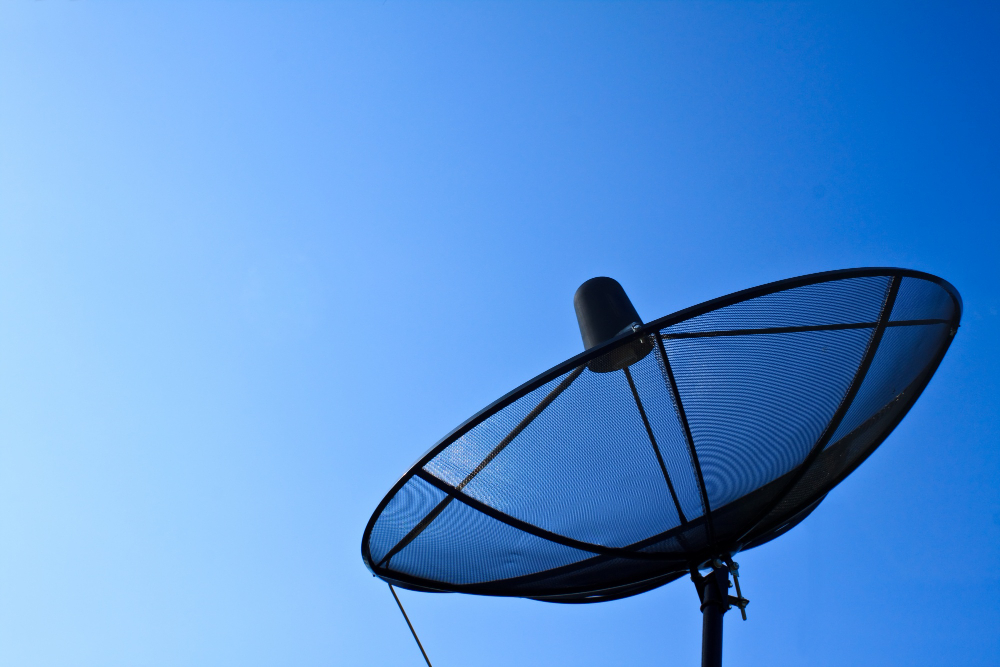

無線通信：RF PCBは無線通信デバイスに不可欠です。たとえば、基地局アンテナ、衛星通信機器、無線ローカルエリアネットワーク（Wi-Fi）ルーターなどはすべて、高周波信号伝送とインピーダンス整合を実現するためにRF PCBが必要です。 RF PCBアプリケーション

レーダーシステム：レーダーシステムでは、精密な信号処理とRFエネルギー伝送のために高周波で高性能な回路基板が必要です。RF PCBは、気象レーダー、航空機航法レーダーなど、民生用および軍用レーダーシステムに広く使用されています。

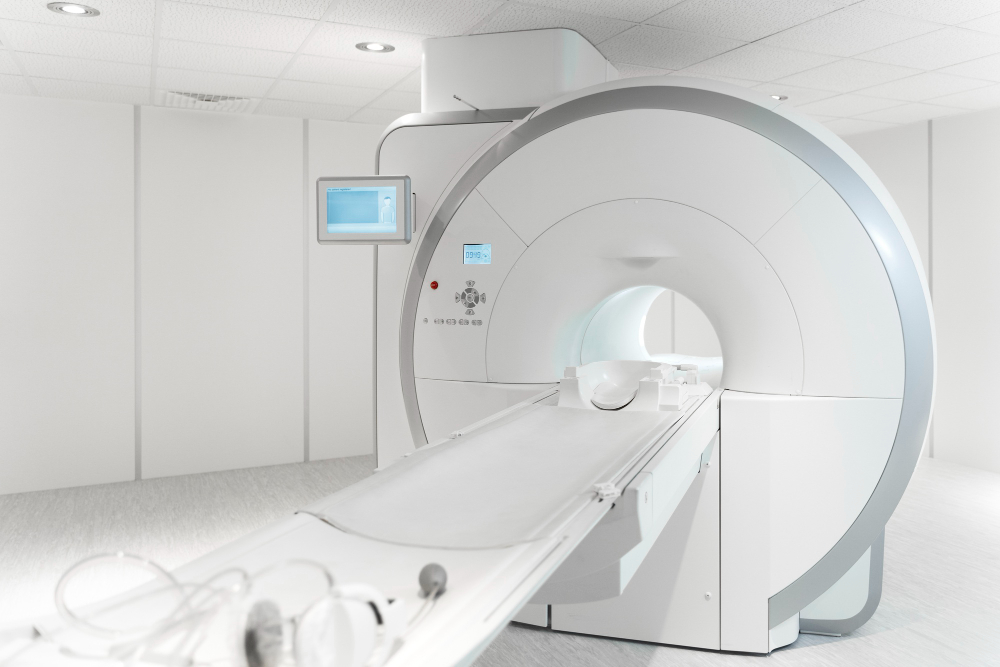

医療機器：MRIスキャナー、ペースメーカー、ワイヤレス医療センサーなどの一部の医療機器では、高周波信号伝送と正確なデータ処理を実現するためにRF PCBが必要です。医療機器 MRI スキャナー

この記事では、無線周波数プリント回路基板（RF PCB）と従来のプリント回路基板（PCB）の違いと用途について詳しく説明しました。材料の選択、設計要件、製造プロセスの点で、これら2種類の回路基板には大きな違いがあることがわかりました。実用分野において、従来型PCBは一般電子機器、消費財、産業用制御分野で広く利用されています。一方、RF PCBは、通信、レーダー、無線周波数識別（RFID）、無線センサーネットワークなど、高周波性能が不可欠な分野で優れた性能を発揮します。したがって、適切な基板を選択する際には、具体的な要件に基づいてこれら2種類の回路基板を慎重に評価・比較することを強くお勧めします。最適な回路性能と動作安定性を確保するために、周波数要件、信号伝送特性、性能要件などの要素を考慮して選択する必要があります。
