無線通信システムに RF PCB が必要な理由

今日の社会では、無線通信システムは至る所で利用されています。携帯電話から衛星通信、無線ローカルエリアネットワークからレーダーシステムまで、無線通信は私たちの日常生活や商業活動に欠かせないものとなっています。これらの無線通信システムにおいて、無線周波数プリント基板（RF PCB）は重要な役割を果たしています。では、RF PCBとは一体何でしょうか？そして、なぜ無線通信システムにRF PCBが必要なのでしょうか？

RF PCBとは何でしょうか?

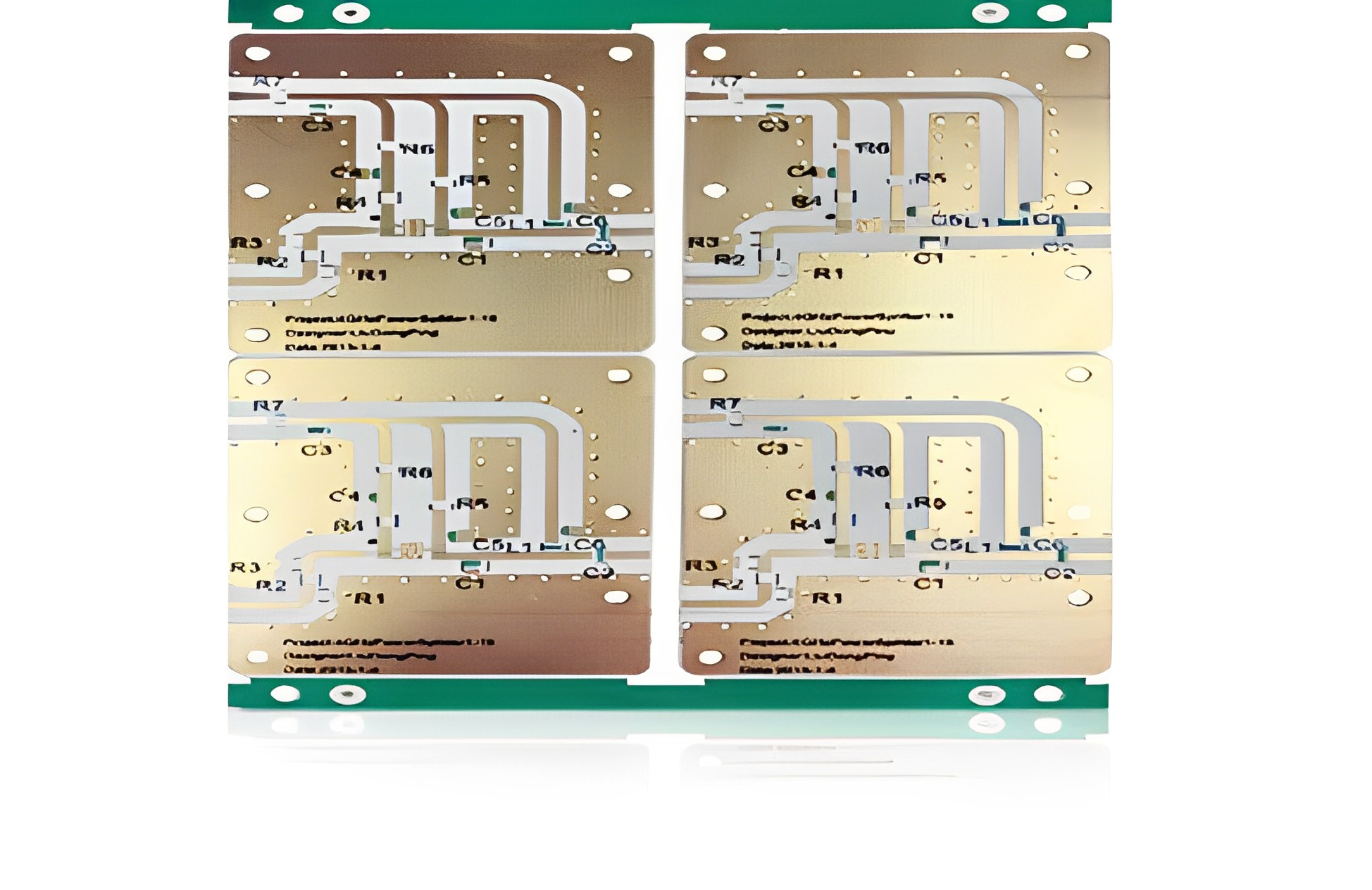

まず、無線周波数プリント基板（RF PCB）の定義を理解しましょう。RF PCBは、無線周波数スペクトル内で通信信号を送信するために特別に設計・製造されたプリント基板です。RF回路とは、無線周波数スペクトル内で動作する回路を指し、無線通信、レーダー、無線センサーネットワーク、衛星通信などのアプリケーションで使用されます。これらの周波数は通常、キロヘルツからギガヘルツの範囲です。RF回路は、無線通信システム、レーダー、衛星通信、ラジオ放送、無線センサーネットワークなどのアプリケーションで重要な役割を果たします。通常の回路基板と比較して、RF PCBには、高い信号整合性、低い信号損失、良好なインピーダンス整合、そして干渉の低減が求められます。

高周波プリント基板の設計・製造には、高周波信号伝送の要件を満たすための特別な技術と材料が必要です。従来のプリント基板と比較して、高周波プリント基板では、高い信号品質、低い信号損失、優れたインピーダンス整合、そして干渉の低減が求められます。まず、高周波プリント基板の材料選択は非常に重要です。一般的に使用されている材料には、PTFE（ポリテトラフルオロエチレン）や高周波ラミネートなどがあります。これらの材料は誘電損失が少なく、優れた高周波特性を備えているため、高周波信号を効率的に伝送できます。次に、高周波プリント基板の回路レイアウトにも特別な注意が必要です。設計者は、クロストークや相互結合を低減するために、信号線間の交差や並行配線を可能な限り避ける必要があります。適切に設計された回路レイアウトは、信号伝送効率を向上させ、干渉を低減することができます。さらに、高周波プリント基板（RF PCB）のグランドプレーン設計も重要です。適切に設計されたグランドプレーンは、グランド線の抵抗とインダクタンスを低減し、信号の伝送効率を向上させることができます。グランドプレーンの連続性と低ノイズ接地は、高周波信号の完全性を確保するための重要な要素です。インピーダンス整合は、RF プリント基板の設計において重要な考慮事項です。信号線の設計、および線幅、間隔、層厚などのインピーダンス制御された寸法では、適切な信号伝送と最小限の反射損失を確保するために、特定のインピーダンスの正確な整合が必要です。さらに、無線周波数プリント基板では、層間結合の問題も考慮する必要があります。適切な層間接地、シールド層、およびビア設計を採用することで、層間結合の影響を低減し、信号の伝送品質を向上させることができます。参考文献： Lee, T. (2016). High-Frequency PCB Materials. In High-Frequency Integrated Circuits (pp. 153-174). Springer, Cham. Mithil, A., & Gharpurey, R. (2013). High-Frequency and RF Circuit Design Techniques for RF Transceivers. IEEE Transactions on Circuits and Systems I: Regular Papers, 60(8), 1989-2001. Ciccognani, W., Colantonio, P., & Giannini, F. (2012). RFおよびマイクロ波増幅器と発振器の設計. Artech House.

無線通信システムに RF PCB が必要なのはなぜですか?

では、なぜ無線通信システムに無線周波数（RF）用のプリント基板（PCB）が必要なのでしょうか？主な理由はいくつかあります。高周波信号伝送：無線通信システムは高周波信号を扱いますが、RF PCBは優れた高周波特性を備えており、これらの信号を効果的に伝送・処理することができます。設計・製造においては、信号の完全性と伝送効率を考慮し、損失を最小限に抑えながら高周波信号の信頼性の高い伝送を確保しています。信号の完全性：無線通信において、信号の完全性は極めて重要です。RFプリント基板は、信号のクロストークとカップリングを低減することで、信号の安定性と精度を確保します。適切な回路レイアウト、グランドプレーン設計、層間カップリング制御を実施することで、RFプリント基板は信号の歪みと干渉を最小限に抑え、高品質の信号伝送を可能にします。インピーダンス整合：無線通信システムにおいて、インピーダンス整合は極めて重要です。RFプリント基板は、線幅、間隔、層厚を正確に設計することで、信号線の整合とインピーダンス制御を実現します。これにより、信号の反射と伝送損失が最小限に抑えられ、システムのパフォーマンスと効率が向上します。耐干渉性：RFプリント基板は、シールド層とビア設計を採用することで、無線通信システムへの外部電磁干渉の影響を効果的に抑制します。この耐干渉性は、RFプリント基板と通常のプリント基板の重要な違いの一つです。高性能要件：無線通信システムは非常に高い性能が求められます。RFプリント基板は、信号伝送の高速化、損失の低減、インピーダンス制御の改善を実現し、無線通信システムの高性能と安定性の要件を満たします。

RF PCBの応用分野

RFプリント基板（PCB）の応用分野は、様々な無線通信およびRFシステムにおいて重要な役割を果たしています。以下では、RF PCBの主要な応用分野について詳しく説明します。無線通信システム：RFプリント基板（PCB）は、現代の無線通信システムにおいて重要なコンポーネントです。移動体通信用のセルラーネットワーク、無線ローカルエリアネットワーク（Wi-Fi）、Bluetoothデバイス、その他の無線通信技術など、RF PCBは信号の送受信と処理を容易にするために使用されます。RF PCBは高周波、低信号損失、高精度インピーダンス整合を実現し、信号の安定性と信頼性を確保します。レーダーと無線周波数スペクトル：無線周波数プリント基板（RF PCB）は、レーダーシステムと無線周波数スペクトル監視において重要な役割を果たします。レーダーシステムは、RF PCBを使用して高周波信号を送受信し、目標の検出と追跡を可能にします。さらに、無線周波数スペクトル監視の分野では、RF PCBは幅広い無線周波数スペクトル信号を処理および分析するために使用され、無線周波数スペクトルの使用状況の監視と管理に役立ちます。ラジオ放送：ラジオ放送は、RFプリント基板によって実現される重要なアプリケーションの一つです。放送局やその他の無線機器は、RFプリント基板を用いて、放送局から発信される無線信号を送信・増幅します。これらの基板は高出力と安定した信号伝送を実現し、放送信号の受信範囲と品質を確保します。衛星通信：衛星通信は、地上の通信機器と人工衛星間の情報伝送における重要な手段です。RFプリント基板は、衛星通信システムにおいて高周波信号の送受信に広く使用されています。これらの基板は、信頼性の高い信号伝送と衛星通信システムの安定した動作を確保するために、高い信号品質と低い信号損失という特性を備えている必要があります。無線センサーネットワーク：無線センサーネットワークは、環境データの収集と伝送に使用される多数の分散型センサーノードで構成されるネットワークです。RFプリント基板は、センサーノードが収集したデータの伝送とメイン制御ノードとの通信を容易にすることで、無線センサーネットワークにおいて重要な役割を果たします。これらの基板は、センサーノードのバッテリ寿命を延ばし、遠隔地へのデータ伝送を可能にするために、低消費電力と効率的な無線通信機能を備えている必要があります。これらの応用分野においてRFプリント基板を活用することで、高周波信号の安定した伝送、信号品質の維持、干渉の最小化、システム性能の最適化を実現できます。まとめると、無線周波数プリント基板は、無線通信システムに不可欠な役割を果たしています。優れた高周波特性を提供し、信号の完全性と伝送効率を確保し、優れたインピーダンス整合と耐干渉性を備えています。高性能無線通信システムの構築を目指すエンジニアや設計者にとって、無線周波数プリント基板は不可欠なツールです。適切な設計と製造により、無線通信システムの信頼性、安定性、性能を確保し、日常生活や商業活動においてより良い無線通信体験を提供します。
