<font dir="auto" style="vertical-align: inherit;"><font dir="auto" style="vertical-align: inherit;">SMTアセンブリがPCBA製造に最適な選択肢である理由：コスト、スピード、精度

2024-10-24記者: SprintPCB

SMTアセンブリとは何ですか?

表面実装技術（SMT）は、従来のスルーホール技術を必要とせず、電子部品をプリント基板（PCB）の表面に直接実装する電子組立方法です。スルーホール技術と比較して、SMTは製造プロセスを簡素化し、穴あけや複雑なリード線の使用を削減し、より小型でコンパクトな電子機器の製造を可能にします。

SMT組立プロセス

SMTアセンブリは高度な自動化を特徴としており、PCBへの部品の迅速かつ正確な配置を可能にします。このプロセスには、いくつかの重要なステップが含まれます。

  1. はんだペーストの塗布：

はんだパッドは、通常はシルクスクリーン印刷に似たステンシルプロセスを用いてはんだペーストで形成されます。ステンシルは、表面実装部品（SMD）が実装される領域に正確にはんだを塗布することを可能にします。はんだペーストは接着剤と導体の両方の役割を果たし、部品を基板にしっかりと接着します。

  1. 自動部品配置:

はんだペーストが塗布されると、高度に特殊化された機械が極めて正確に部品をピックアップし、基板上に配置します。部品はリールまたはトレイから機械に供給され、機械は各部品を対応するはんだパッドに位置合わせして配置します。この高度な自動化により、手作業による配置が不要になり、人的ミスが削減され、生産速度が向上します。

  1. リフローはんだ付け:

次のステップはリフローはんだ付けです。基板全体を加熱してはんだペーストを溶かし、部品とPCBの間に恒久的な接合を形成します。この接合にはリフロー炉が使用され、以下の方法が含まれます。- 赤外線リフロー：赤外線を用いてはんだを加熱します。- 対流リフロー：熱風を炉内を循環させ、均一に熱を伝えます。- 気相リフロー：気化した液体がはんだに熱を伝え、正確な温度制御を実現します。各方法には長所と短所があり、特に鉛フリーはんだ付けなど、より高い温度を必要とする環境問題を考慮すると、その差は歴然としています。

  1. 両面組み立て:

PCB設計上、両面に部品を配置する必要がある場合は、反対側の面でもこのプロセスを繰り返します。2回目の加熱処理中に、片面の部品が損傷しないように注意する必要があります。熱に弱い部品は、リフロー工程で損傷するのを避けるため、後から追加する場合もあります。

  1. 洗浄と残留物の除去：

はんだ付け後、プリント基板にはフラックスやはんだの残留物が残っていることが多く、除去しないとショートを引き起こす可能性があります。洗浄工程では、余分な材料を洗い流し、基板を汚染のない状態に保ちます。

  1. 検査とテスト:

SMT組立では、品質を確保するために厳格な検査と試験が行われます。自動光学検査（AOI）システムは、最終製品と参照画像を比較し、部品の位置ずれ、はんだ不足、部品の欠落などの問題を検出します。さらに、機能試験により、出荷前に回路が期待通りに動作することを確認します。SMTアセンブリ

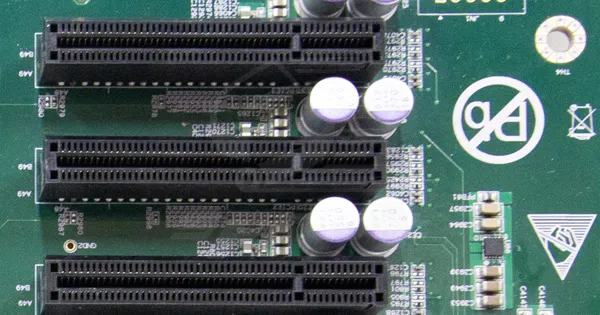

PCBA製造におけるSMTアセンブリの利点

表面実装技術（SMT）は、 PCBA製造において、特に効率性、コスト削減、そして大量生産における設計柔軟性といった点で、いくつかの顕著な利点をもたらします。これらの利点の概要は以下のとおりです。

  1. コスト削減

SMTは製造プロセスを簡素化することで、生産コストを大幅に削減します。従来のスルーホール技術では、部品のリード線をドリルで穴あけして挿入する必要があり、時間がかかり、製造コストも増加します。SMTでは、ドリル加工の必要性がほぼなくなるため、プロセス効率が向上します。さらに、SMT部品は小型軽量であるため、原材料の消費量も削減され、さらなるコスト削減につながります。

  1. より小型で軽量なデバイス

SMTはPCBの両面に部品を実装できるため、部品密度と設計の柔軟性が大幅に向上します。SMT部品は小型であるため、よりコンパクトなPCBA設計が可能になり、小型化と高効率化が不可欠なスマートフォン、タブレット、ウェアラブルデバイス、航空宇宙などの業界にとって極めて重要です。

  1. 自動化と一貫性

SMT組立工程は高度に自動化されており、機械を用いて部品を正確に配置・はんだ付けします。最新のSMT装置は、1時間あたり数万個の部品を高精度に配置できるため、生産速度が向上し、エラーや不良品が減少します。この自動化により、生産の一貫性が向上し、大規模製造における品質と安定性が確保されます。

  1. 電気性能の向上

SMT部品は通常、小型でリードが短いため、回路内の抵抗とインダクタンスが低減され、信号伝送と全体的な電気性能が向上します。この利点は、5G通信、データセンター、高性能コンピューティングデバイスなどの高周波アプリケーションにおいて特に重要です。

  1. 強化された設計柔軟性

SMTはスルーホールが不要になるため、設計者はPCBの両面に部品を実装できます。これにより設計の自由度が高まり、回路はよりコンパクトで効率的になり、特にスペースが限られたデバイスにおいて、より高度な機能の統合が可能になります。さらに、SMT部品はスルーホール部品と共存できるため、より高い機械的強度や熱管理が求められる設計にも対応できます。PCBA製造

  1. 大量生産のためのスケーラビリティ

SMTは高度な自動化により高い拡張性を実現しており、PCBAメーカーは品質を損なうことなく生産量を増やすことができます。この拡張性は、年間数百万個ものユニットを生産する家電製品や自動車製造などの業界にとって極めて重要です。SMTは、大規模なオペレーションにおいて、不良率を最小限に抑えた効率的なソリューションを提供します。

  1. 組み立て速度の向上と手作業の削減

SMTは、従来のスルーホール技術と比較して、手作業による介入の必要性を低減します。スルーホール技術では、作業員が部品のリード線を手作業で位置合わせし、ドリルで穴を開けて挿入する必要がありましたが、SMTでは自動機械を用いて部品を配置するため、生産速度が大幅に向上し、人的ミスも削減されます。自動装置は1時間あたり25,000個以上の部品を配置できるため、効率性がさらに向上します。

  1. SMTにおける部品密度と両面実装

SMTは、同一スペース内により多くの部品を配置することを可能にし、部品密度を高め、現代の電子機器の小型化と省スペース化を実現します。両面実装もSMTの重要な利点の一つで、PCBの両面に部品を実装できるため、スペースを最大限に活用し、より複雑な設計が可能になります。この柔軟性は、スマートフォンやウェアラブル機器など、サイズが重要となるデバイスに特に有効です。

  1. スルーホール部品との共存

SMTはほとんどのPCBアセンブリの標準となっていますが、電源コネクタやヒートシンクなど、機械的な強度をさらに高める必要があるアプリケーションでは、依然としてスルーホール部品が不可欠です。SMT部品とスルーホール部品は同一基板上に共存できるため、設計者はより多くの選択肢を得ることができ、信頼性と柔軟性のバランスをとることができます。

現代のエレクトロニクスにおけるSMTの重要な役割

SMTアセンブリはPCBA製造プロセスに革命をもたらし、コスト削減や自動化にとどまらないメリットをもたらしました。穴あけ加工の必要性を排除し、手作業による介入を減らし、生産速度と柔軟性を向上させることで、SMTは現代の電子機器製造の基盤となっています。より小型、軽量、そして複雑な回路基板を製造できる能力により、SMTは電子機器の未来に欠かせない技術となっています。信頼性の向上、性能向上、大量生産への拡張性といった利点から、SMTは世界中のメーカーにとって最適な方法となっています。小型で高性能な電子機器への需要が高まり続ける中、SMTは今後も民生用電子機器、航空宇宙、自動車、通信分野の進歩を牽引し続けるでしょう。
