急速な技術進歩の時代において、電子機器はますます小型化、軽量化、そしてフレキシブル化が進み、持ち運びがますます便利になっています。この革新の波の中で、フレキシブルPCB（プリント基板）技術は重要なコンポーネントとして浮上しました。その柔軟性により、設計者は複雑で限られたスペースに、より多くの機能と接続を組み込むことができます。そのため、フレキシブル基板は、電子製品の小型化とモビリティの要求を満たす唯一のソリューションと言えるでしょう。しかし、多くの人にとって、フレキシブルPCBはまだ馴染みのない概念です。この記事では、フレキシブルPCBについて理解を深め、現代の電子機器設計におけるその重要性を理解するための、短い旅へとご案内します。フレキシブルPCBは単なる技術ではなく、電子機器の革新と進歩の重要な原動力です。さあ、一緒にフレキシブルPCBの魅力的な世界を探検しましょう！まずは、フレキシブルPCBの定義と基本的な概念を詳しく説明し、皆様に包括的な理解を深めていただきます。
フレキシブルPCB（フレキシブルプリント回路基板）は、フレキシブルな基材で作られたプリント回路基板の一種です。従来のPCBで使用されるリジッドな基板ベースの代わりに、ポリイミド（PI）やポリエステル（PET）などのフレキシブル基板を使用します。フレキシブル基板は、ポリイミド（PI）やポリエチレンナフタレート（PEN）など、一般的に耐熱性と優れた柔軟性を備えています。フレキシブル基板を使用することで、PCBは曲げたり、折り曲げたり、ねじったりといった形状に加工することができます。「FPC」はFlexible Printed Circuit（フレキシブルプリント回路）の略称で、業界では「フレックスPCB」とも呼ばれています。FPCは、フレキシブルな絶縁材料で作られたプリント回路基板の一種です。軽量・薄型でありながら、柔軟性や折り曲げやすさといった優れた特性が高く評価されています。FPCは、電子機器の大幅な小型化を可能にし、高密度・小型化・高信頼性デバイスへの高まる需要に応えます。フレキシブルプリント回路（FPC）は、1970年代に米国で航空宇宙ロケット技術の開発のために開発された技術です。ポリエステルフィルムまたはポリイミドを基材とするプリント回路基板の一種で、高い信頼性と優れた柔軟性を特徴としています。回路設計を薄く柔軟なプラスチックシートに埋め込むことで、狭小かつ限られたスペースに多数の精密部品を積層し、曲げられるフレキシブル回路を形成できます。このタイプの回路基板は、曲げたり折り畳んだりすることができ、軽量・コンパクトで、放熱性に優れ、設置も容易で、従来の接続技術を打破します。フレキシブル回路基板の構造には、絶縁膜、導体、接着剤などが使用されています。フレキシブルPCBは、単層または多層の薄膜材料で構成され、回路接続が必要な部分に導電層または回路がコーティングされています。これらの導電層は通常銅箔で作られ、化学エッチングや機械剥離などのプロセスによって所望の回路パターンに形成されます。フレキシブルPCBには、回路部品、コネクタ、その他の電子部品も含まれる場合があります。フレキシブルPCBの定義と基本概念を理解した上で、一般的なフレキシブルPCBの種類について説明しましょう。

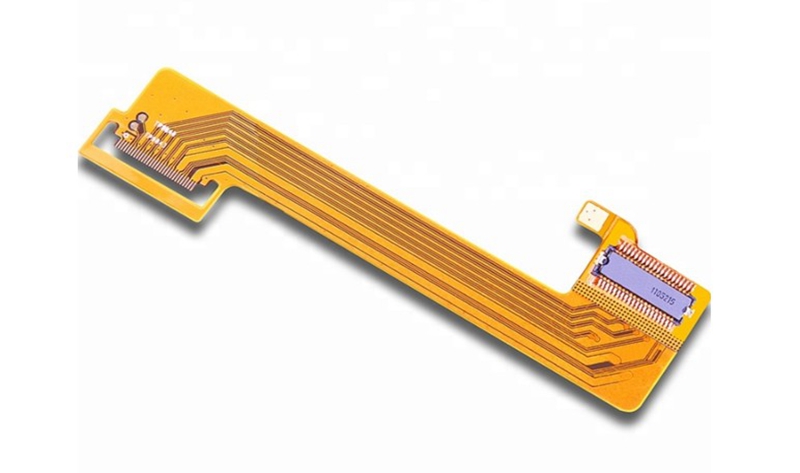

片面フレックスPCB（FPC）
片面フレキシブル基板上の回路は通常片面に配置されており、導電層として銅箔を使用しています。必要な回路パターンは、化学エッチングまたは機械的な除去方法によって作成できます。フレキシブル基板上に保護層またはカバー層を追加することで、回路の安定性と耐久性を高めることができます。片面フレキシブル基板は、特に曲げやコンパクトな設計が求められるシナリオにおいて、複雑性が低くシンプルな用途で広く使用されています。ウェアラブル、携帯電話、デジタルカメラ、プリンター、車載電子機器など、さまざまな電子機器に利用できます。柔軟性とコンパクト設計の利点により、片面フレキシブル基板は、軽量、柔軟性、信頼性を優先する製品で幅広い用途に使用されています。ただし、回路配線に使用できる面が片面しかないため、片面フレキシブル基板の回路密度と機能統合性は低くなることに注意することが重要です。

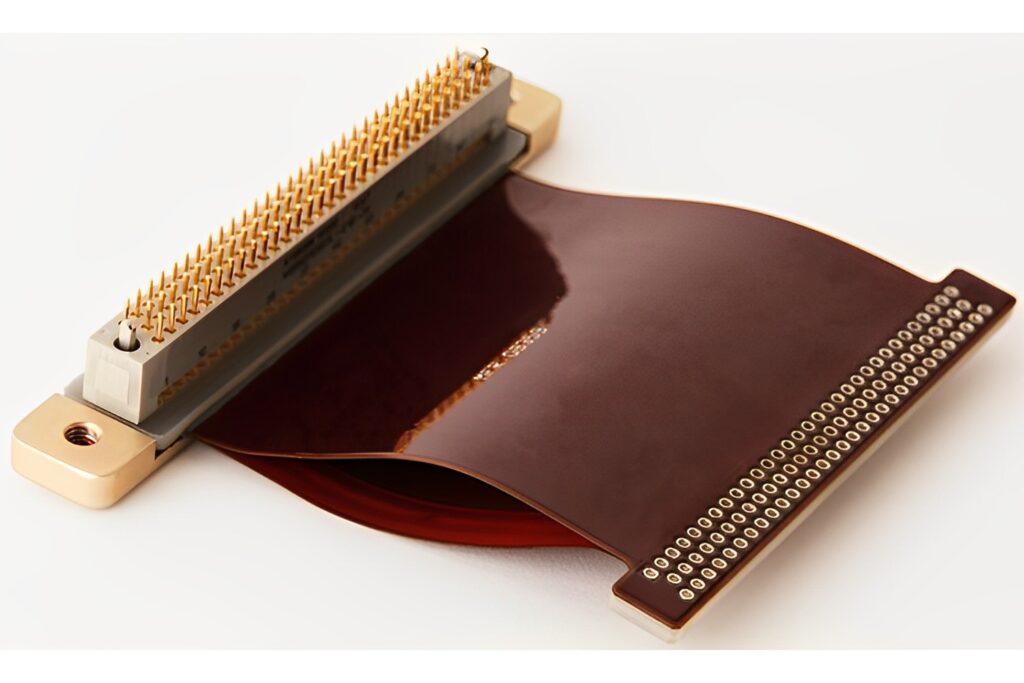

両面フレックスPCB（FPC）
両面フレキシブル基板は、回路層を挟む2層のフレキシブル基板で構成されています。これらの回路層は銅箔から形成され、エッチング、パンチング、電気めっきなどのプロセスによって所望の回路と接続点に形成されます。これらの基板は、回路の完全性を維持しながら、曲げや伸張に耐えることができます。両面フレキシブル基板の両面には回路層があるため、上下両面で回路配線や部品実装が可能です。そのため、両面フレキシブル基板は片面フレキシブル基板に比べて柔軟性と集積度が高く、高密度・コンパクト化の要件を満たしながら、より多くの回路接続と機能モジュールを狭いスペースに実装できます。両面フレキシブル基板は様々な分野で広く使用されています。特に、民生用電子機器、車載電子機器、医療機器、航空宇宙産業など、より高い回路密度、信頼性、柔軟性が求められる産業で広く使用されています。両面フレキシブル基板の設計・製造には、基板の選定、回路設計、プロセス管理、信頼性試験など、高度な要件が求められます。
多層フレックスPCB（FPC）
多層フレキシブル基板は、複数の層のフレキシブル基板で構成される回路基板の一種です。フレキシブルPCBの柔軟性と多層回路基板の構造を融合し、フレキシブルPCBの曲げ・折り畳み機能と、より高い回路密度・複雑さの両方を実現します。多層フレキシブル基板は通常、3層以上のフレキシブル層で構成され、各層には回路パターンと部品が配置されています。これらの層は、相互接続孔（ビア）を介して電気的に接続されます。ビアは、電気化学堆積法によって銅を充填するか、金属リベットを用いて回路層間の相互接続を実現します。多層フレキシブル基板の設計と製造には、特別な技術とプロセスが必要です。設計者は、回路の正常な動作と安定性を確保するために、回路レイアウト、積層順序、フレキシブル層間の信号整合性を考慮する必要があります。多層フレキシブル基板は、多くの応用分野、特に高密度回路接続、サイズ制約、高い信頼性が求められる分野で重要な役割を果たしています。ウェアラブルデバイス、医療機器、車載電子機器、航空宇宙、民生用電子機器など、幅広く使用されています。多層フレキシブル基板の利点は、柔軟性、薄さ、優れた耐衝撃性、高い回路密度、そして強力な干渉耐性などです。革新的な電子製品設計の自由度と信頼性を高めるとともに、製品全体の性能と信頼性を向上させます。

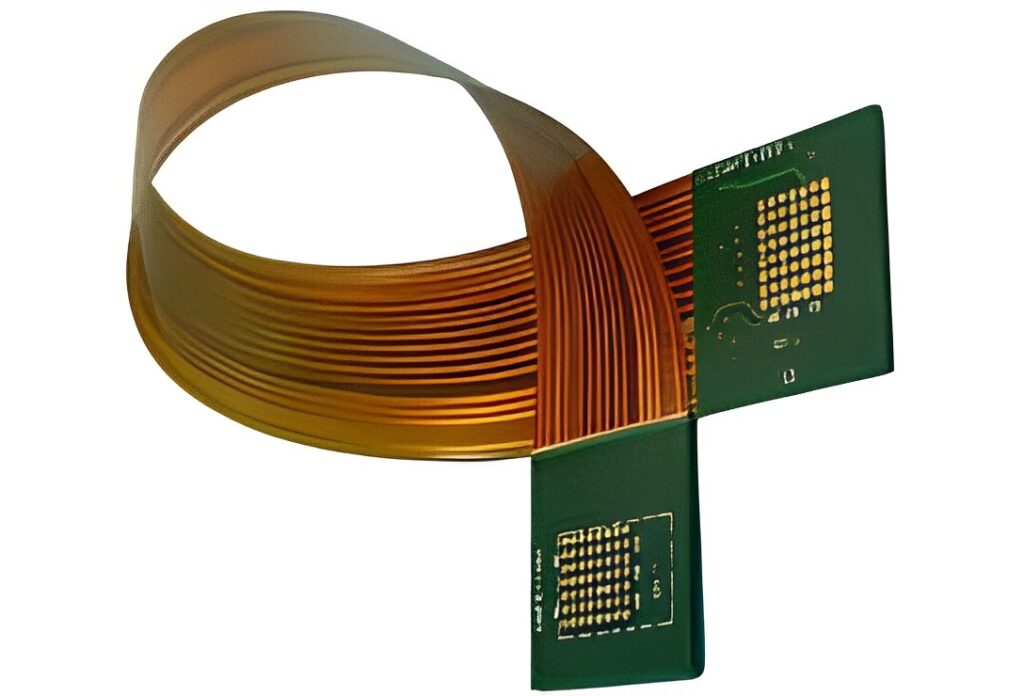

リジッドフレックスPCBは、リジッド基板とフレキシブル基板の特性を組み合わせた回路基板の一種です。リジッド層とフレキシブル層で構成され、折り曲げたり、曲げたり、ねじったりすることで回路を接続できます。リジッドフレックスPCBは、リジッド基板とフレキシブル基板の両方の利点を融合し、柔軟性、信頼性、そして複雑なレイアウトや3次元設計を必要とするアプリケーションへの適合性を提供します。リジッドフレックスPCBは通常、リジッド層にはFR-4、フレキシブル層にはポリイミドやポリエステルなどの材料で構成されています。リジッド層は通常、PCBの両端または中央に配置され、回路部品を支え保護します。一方、フレキシブル層は、コネクタ領域や曲げが必要なセクションに配置されます。次に、フレキシブルPCBの設計方法について説明します。
フレックス PCB を設計するには?
フレキシブル回路基板の設計は、回路図に基づいて行われ、回路設計者が想定した機能を実現することを目的としています。設計プロセスの主なステップはレイアウト設計を中心に展開され、設計の有効性と信頼性を確保するために、複数の要素が考慮されています。ここでは、フレキシブル回路基板の設計プロセスについて詳しく説明します。レイアウト設計の目標：フレキシブル回路基板のレイアウト設計は、回路図を回路設計者の機能要件を満たす実際の回路基板レイアウトに変換することを目的としています。適切な配置と相互接続により、回路部品間の正しい相互接続と信号伝送が確保されます。外部接続レイアウト：レイアウト設計では、入出力インターフェース、電源接続、通信インターフェースなど、外部接続のレイアウトを考慮する必要があります。これらの外部接続ポイントの位置と配線は、他のシステムやデバイスとの接続を容易にする必要があります。内部部品レイアウトの最適化：フレキシブル回路基板の設計では、内部電子部品のレイアウトを最適化することが重要です。部品の配置を調整して回路のサイズと複雑さを最小限に抑えることで、回路の信頼性と性能を最大限に高めることができます。金属配線とビアのレイアウト最適化：フレキシブル基板の設計には、金属配線とビアのレイアウト最適化も必要です。信号伝送品質と信頼性を確保するには、金属配線の経路を最適化する必要があります。ビアの配置とレイアウトは、層間の回路接続を考慮し、信頼性と性能を確保する必要があります。電磁波保護：フレキシブル基板を設計する際には、外部からの電磁干渉が回路に与える影響を最小限に抑えるために、適切な電磁波保護対策を講じる必要があります。これには、適切な接地レイアウト、シールド層とグランドプレーンの使用による電磁放射と感受性の低減が含まれます。放熱に関する考慮事項：フレキシブル基板の設計では、放熱の問題を考慮する必要があります。放熱領域を適切に設計・配置することで、高出力動作時の効率的な放熱を確保し、過熱による回路障害を回避できます。CADツールの活用：複雑なフレキシブル基板の設計では、コンピュータ支援設計（CAD）ツールが一般的に利用されています。これらのツールは、レイアウト設計、配線計画、シグナルインテグリティ解析などの様々な機能を提供し、設計精度と効率を向上させます。フレキシブル基板を綿密に設計することで、回路性能を最適化し、製造コストを削減し、信頼性の高い回路と放熱性能を確保することができます。設計プロセスでは、機能要件、レイアウトの最適化、信号整合性、電磁保護などの要素を考慮する必要があります。熱放散に優れ、設計の信頼性と安定性を確保します。フレックスPCBの用途
フレキシブル PCB は独自の特性を持つため、さまざまな業界やアプリケーション分野で幅広く使用されています。フレキシブル PCB の主な応用分野は次のとおりです。ウェアラブル技術: フレキシブル PCB (プリント回路基板) は、ウェアラブル技術で重要な役割を果たします。軽量で柔軟な性質により、フレキシブル PCB は体の曲線にシームレスに適合し、必要な回路接続と機能サポートを提供します。例としては、スマートウォッチ、健康モニタリング デバイス、スマート ウェアラブルなどがあります。自動車用エレクトロニクス: フレキシブル PCB は、自動車用エレクトロニクスの分野でますます重要になっています。自動車内のスペースは限られており、曲線が多いため、フレキシブル PCB は複雑な回路接続要件を満たしながらスペースを効率的に利用できます。自動車用ナビゲーション システム、車内エンターテイメント システム、ボディ コントロール ユニット、ダッシュボードで重要な役割を果たします。医療機器: フレキシブル PCB は、医療機器業界で幅広く使用されています。これらの PCB の柔軟性により、医療機器の複雑な形状に適応しながら、安定した信頼性の高い回路接続を提供できます。フレキシブルPCBは、医療用画像装置、ペースメーカー、埋め込み型センサー、生体モニタリング装置などに使用されています。航空宇宙：航空宇宙産業におけるフレキシブルPCBの使用が増加しています。航空宇宙アプリケーションでは、重量とスペースに関する厳しい要件が求められており、軽量で柔軟なフレキシブルPCBは理想的な選択肢です。飛行制御システム、衛星通信機器、航空計器、宇宙船の内部回路などに使用されています。その他の産業：これらの分野に加えて、フレキシブルPCBは他の多くの分野でも活用されています。例えば、タブレット、スマートフォン、折りたたみ式スクリーン、フレキシブルディスプレイなどの民生用電子機器に使用されています。さらに、産業オートメーション、軍事・防衛、通信機器、モノのインターネット（IoT）においても重要な役割を果たしています。全体として、フレキシブルPCBの応用範囲は広く、柔軟な回路接続と小型設計を必要とするあらゆる産業をカバーしています。フレキシブルPCBは、現代の電子機器の柔軟性と信頼性に対する要求を満たすだけでなく、革新的な製品設計の可能性を広げます。技術の進歩に伴い、フレキシブル PCB の応用分野は今後も拡大し、多様化していきます。フレックスPCBの将来動向
フレックスPCBは革新的な電子技術として、絶えず進化し、進歩しています。ここでは、フレックスPCBの将来の動向をいくつか紹介し、その潜在的な開発方向についての洞察を提供します。材料科学とナノテクノロジーの進歩に伴い、フレックスPCB製造に適した特殊な特性と適応性を備えた新材料の出現が期待されます。これらの材料には、折りたたみ可能、自己修復性、高熱伝導性、高強度材料が含まれ、フレックスPCBの性能と信頼性を向上させます。フレックスPCBの主な特徴の1つは、曲げと折りたたみが可能なことです。今後、折りたたみ技術のさらなる進歩により、折りたたみ式電子機器やウェアラブル機器などの分野でフレックスPCBの幅広い用途が期待できます。これにより、より柔軟でポータブル、そして多機能な電子製品が実現します。モノのインターネット（IoT）とスマートデバイスの急速な発展に伴い、フレックスPCBの需要も高まっています。将来のフレックスPCBは、複雑で高度に統合された電子システムの要件を満たすために、インテリジェンスと統合の強化に重点を置くようになります。これには、センサー、RFアンテナ、エネルギーハーベスター、フレキシブルディスプレイの統合が含まれます。将来のフレックスPCBは、より小型で薄いフォームファクターに向けて進化し続けます。電子機器が小型化とマイクロスケールに向かうにつれて、フレックスPCBは、電子部品をより小さなスペースと寸法要件に適応させる上で重要な役割を果たします。これは、フレックスPCBの革新と技術の進歩を推進します。環境意識と持続可能な開発は広く注目を集めています。将来のフレックスPCB製造は、環境への配慮と持続可能性を重視します。これには、環境に優しい材料の使用、エネルギー効率の高い製造プロセスの採用、循環型経済モデルの適用の促進が含まれます。要約すると、フレックスPCBの将来のトレンドは、材料の進歩、折りたたみ式技術、インテリジェンス、小型化、持続可能な開発におけるより多くの革新とブレークスルーを示すでしょう。これにより、電子機器の設計に柔軟性、信頼性、パフォーマンスが向上し、さまざまな業界で技術開発と革新が推進されます。
