効率的で信頼性の高いPCBアセンブリに必要な10個のツール
効率的で信頼性の高いPCBアセンブリに必要な10個のツール
2023-06-29
記者: SprintPCB
PCBアセンブリは、電子機器の製造プロセスにおいて極めて重要なステップです。今日の高度に進化したテクノロジー産業において、PCBアセンブリの効率と信頼性は、製品の品質と性能を左右します。しかしながら、PCBアセンブリプロセスには、複雑な電子部品の配置、精密なはんだ付け要件、そして品質管理の必要性など、多くの課題が伴います。これらの課題に対処するには、適切なツールの使用が不可欠です。適切なツールは、アセンブリの効率を向上させるだけでなく、アセンブリの信頼性と一貫性を確保します。そこでこの記事では、効率的で信頼性の高いPCBアセンブリプロセスに重要な役割を果たす10個の必須ツールを紹介します。
PCBアセンブリ用のはんだペーストプリンター
まず、必須ツールであるはんだペーストプリンターをご紹介します。はんだペーストプリンターは、PCB上にはんだペーストを正確かつ均一に印刷するための専用装置で、組み立て工程における電子部品のはんだ付けの信頼性を高めます。主な機能は、テンプレートまたはステンシル上のパッド位置にはんだペーストを正確に塗布し、はんだペーストの均一で均一な分布を確保することです。
はんだペーストプリンターには多くのメリットがあります。まず第一に、生産効率の向上です。手作業ではんだペーストを塗布する場合と比較して、はんだペーストプリンターはPCBのはんだペースト印刷工程全体を迅速かつ正確に完了できます。これにより、時間と労力を大幅に節約し、大規模生産の要求にも応えることができます。第二に、はんだペーストプリンターはPCB組み立ての信頼性と一貫性を向上させます。プリンターを使用することで、各はんだパッド上のはんだペーストの厚さと分布が均一になり、ボイドやショートなどのはんだ付け不良の可能性が低減します。これにより、組み立て品質が向上し、製品の故障率も低減します。それでは、有名なはんだペースト印刷機のブランドとその価格帯をいくつか見てみましょう。 DEK NeoHorizon 03ix: 価格はおよそ 20,000 ~ 50,000 ドル。 DEK Horizon 03iX: 価格はおよそ 15,000 ~ 30,000 ドル。 MPM Momentum Elite: 価格はおよそ 25,000 ~ 50,000 ドル。 MPM Accela: 価格はおよそ 15,000 ~ 30,000 ドル。 EKRA E5: 価格はおよそ 20,000 ~ 40,000 ユーロ。 EKRA X5: 価格はおよそ 25,000 ~ 50,000 ユーロ。 はんだペースト印刷機に加えて、ピックアンドプレース機も PCB 組み立て工程で重要なツールです。ピックアンドプレース機ははんだペースト印刷機と密接に連携して、電子部品の正確な配置とはんだ付け工程の完了を保証します。これら 2 つのツールを組み合わせることで、効率的で信頼性の高い PCB アセンブリが可能になります。
PCBアセンブリ用のピックアンドプレースマシン
ピックアンドプレース機は、PCB組立工程において重要なツールの一つです。表面実装部品(SMD)をプリント基板に迅速かつ正確に実装することができ、組立効率と品質を大幅に向上させます。ピックアンドプレース機の機能は、事前に設定されたプログラムとデータに基づいて、フィーダーからSMD部品を自動的に選択し、PCB上の指定された位置に正確に配置することです。高速で高精度な機械アーム、ビジョンシステム、制御ソフトウェアの連携により、効率的なピックアンドプレース操作を実現します。SMT機には以下の利点があります。高速・高精度SMT機は非常に高速に表面実装操作を実行でき、1分間に数千個の部品を処理できます。また、精密な位置決め制御も実現し、PCBへの部品の正確な実装を保証します。自動化とインテリジェンスSMT機の自動化機能により、部品の位置と方向を自動的に識別して修正できるため、操作における人的エラーを削減できます。インテリジェントな制御ソフトウェアは、表面実装工程中にパラメータをリアルタイムで監視および調整できるため、信頼性と一貫性が向上します。汎用性 SMT マシンは、小さなチップ部品から大型の QFP (Quad Flat Package) や BGA (Ball Grid Array) デバイスに至るまで、さまざまなサイズと種類の SMD (表面実装デバイス) コンポーネントに対応できます。 この汎用性により、SMT マシンはさまざまなタイプの PCB アセンブリ作業に最適な選択肢となります。 一般的な表面実装マシンのブランドをいくつか紹介します。 シーメンスは電子機器製造装置の有名なサプライヤであり、その表面実装マシン製品シリーズには、Siplace D シリーズと Siplace X シリーズがあります。価格は、構成とモデルに応じて、数万ドルから数十万ドルの範囲です。 ヤマハも有名な表面実装マシン メーカーであり、その製品シリーズには YSM シリーズと YS シリーズがあります。価格は、構成とモデルに応じて、数千ドルから数十万ドルの範囲です。 Juki も表面実装マシンの人気ブランドであり、その製品シリーズには JX シリーズと KE シリーズがあります。価格は、構成とモデルに応じて、数千ドルから数十万ドルの範囲です。
次に、表面実装工程後のはんだ付けに不可欠な装置であるリフローはんだ付け炉についてご紹介します。リフローはんだ付け炉は、表面実装部品をプリント基板に接合し、電気接続の信頼性と安定性を確保します。リフローはんだ付け炉の機能と重要性について、引き続き見ていきましょう。
PCBアセンブリ用のリフローはんだ付け炉
リフローはんだ付け炉は、電子部品を PCB に正しく接続するために使用する重要なツールです。温度と加熱プロファイルを制御することにより、はんだペーストを高温で溶かし、電子部品をプリント回路基板にしっかりとはんだ付けします。リフローはんだ付け炉は、正確な温度制御と均一な加熱を提供し、信頼性が高く高品質のはんだ接合を保証するため、PCB アセンブリ プロセスで重要な役割を果たします。市場には多くの有名ブランドのリフローはんだ付け炉が販売されています。いくつかのブランドとそのおおよその価格帯を以下に示します。Juki RS-1 リフローはんだ付け炉: 価格は約 20,000 ~ 30,000 ドル。高度な温度制御と多機能操作インターフェースを備えた高性能リフローはんだ付け炉で、高精度で効率的な PCB アセンブリに適しています。Heller 1809 MK5 リフローはんだ付け炉: 価格は約 15,000 ~ 25,000 ドルこのモデルは革新的な加熱システムとプログラマブルコントローラを備えており、正確な温度設定と素早い加熱サイクル時間を可能にします。 BTU Pyramaxリフローはんだ付けオーブン:およそ40,000ドルから50,000ドルの価格。これは、高度な熱風循環技術と複数の温度ゾーン制御を活用し、より高い生産効率とはんだ付け品質を可能にするハイエンドのリフローはんだ付けオーブンです。 PCBアセンブリ業界の発展に伴い、リフローはんだ付け技術は継続的に向上しており、新しい革新的な機器が登場し続けています。 ただし、高度なリフローはんだ付け炉を備えているだけでは、効率的で信頼性の高いPCBアセンブリを保証することはできません。 もう一つの必須ツールはホットエアガンで、はんだ付け、熱収縮、リワークなどのタスクで重要な役割を果たします。
次に、ヒートガンの役割と、さまざまな価格帯のヒートガンの違いについて説明します。
PCBアセンブリ用のヒートガン
ヒートガンは、PCB組立工程におけるはんだ付け、熱収縮、部品取り外し作業に広く使用されるツールです。高温の気流を発生させ、はんだ接合部を溶かしたり、熱収縮チューブを収縮させたりすることで、信頼性の高い接続と実装を実現します。以下では、ヒートガンの詳細と価格帯のヒートガンの違いについて説明します。ヒートガンの動作原理は、電流を加熱素子に導き、発熱体を加熱し、ノズルから熱を放出することで熱気流を形成することです。ヒートガンには通常、温度と気流を調整できる機能があり、さまざまな組立作業や材料要件に対応できます。ヒートガンを選ぶ際には、価格も重要な要素です。価格帯の異なるヒートガンは、通常、機能や性能が異なります。ここでは、一般的な価格帯におけるヒートガンの違いをご紹介します。エコノミーレベルのヒートガン:これらのヒートガンは通常、価格が安く、初心者や使用頻度の低いユーザーに適しています。通常、出力が低く、固定温度やファン速度設定などの機能も少ないです。ミッドレンジヒートガン:ミッドレンジヒートガンは、価格と性能のバランスが取れています。通常、高出力、複数の温度設定、ファン速度設定を備えており、様々なニーズに対応します。ミドルレンジのヒートガンの中には、内蔵温度計や自動電源オフ機能などの追加機能を備えているものもあります。ハイエンドヒートガン:ハイエンドヒートガンは価格が高く、プロユーザーや要求の厳しい組み立て作業に適しています。通常、高出力、精密な温度制御、そして微調整が可能な複数のファン速度モードを備えています。また、高度な安全機能やユーザーフレンドリーなインターフェースを備えている場合もあります。
PCBアセンブリ用のはんだ付けステーションとスタンド
PCB組立において、はんだ付けステーションとスタンドは不可欠なツールです。これらは組立作業員に安定した作業台と快適な作業環境を提供し、はんだ付け品質の確保と作業者の疲労軽減に役立ちます。はんだ付けステーションは、通常金属製で、PCB、部品、はんだ付けツールを配置するために使用される、平坦で頑丈な台です。はんだ付けステーションの主な機能は、安定した作業領域を提供し、はんだ付け工程の精度と制御性を高めることです。はんだ付けステーションの平坦な表面と頑丈な構造により、はんだ付け工程中にPCBが揺れたり動いたりすることがなくなり、はんだ付けの安定性が向上します。はんだ付けステーションは通常、優れた熱伝導性を備えているため、はんだ付け熱が均等に分散され、熱損傷やはんだ付け不良などの問題を軽減します。一部の高度なはんだ付けステーションには、部品とPCBの正確な位置決めを支援するための定規、目盛り、または固定治具が装備されており、はんだ付けの精度と安定性を確保します。ホルダーは、PCBと部品を固定し、はんだ付け中の安定性と正しい位置を維持するために使用される装置です。ホルダーには、調整式ホルダー、クランプホルダー、マグネットホルダーなど、様々なタイプとデザインがあります。固定具はPCBと部品を保持または固定することで、はんだ付け工程中の安定性を確保し、不安定さに起因するはんだ付けのずれや品質問題を回避します。固定具は、はんだ付けのための人間工学に基づいた作業環境を提供し、はんだ付けを必要な箇所に集中させることで、作業者の疲労やはんだ付けミスの可能性を軽減します。一部の固定具は、さまざまなサイズや形状のPCBや部品に対応できるように調整機能を備えており、柔軟性と適応性を高めています。溶接テーブルと固定具を使用することで、組立作業者は溶接工程中に集中力を高め、より正確な作業が可能になり、溶接の品質と効率が向上します。これらのツールは、安定性と精度を提供するだけでなく、溶接ミスや損傷のリスクを軽減し、PCB組立における全体的な信頼性を高めます。次に、次のツールである品質検査装置に移りましょう。このツールは溶接テーブルと固定具を補完し、組立品質を確保するために必要なサポートと保証を提供します。
PCBアセンブリ用の品質検査機器
効率的で信頼性の高いPCB組立工程において、品質検査機器は重要な役割を果たします。これらの機器は、組立てられた回路基板が高品質基準を満たしていることを確認し、潜在的な問題を迅速に特定して修正します。ここでは、一般的に使用されている品質検査機器をいくつか紹介します。顕微鏡は、回路基板上の小さな部品やはんだ接合部の細部を検査するための重要なツールです。画像を拡大することで、はんだ接合部の品質、部品の配置精度、表面実装部品の完全性を検査できます。高品質の顕微鏡は適切な照明と拡大機能を備えており、細部を鮮明に観察し、正確な検査を行うことができます。X線検査装置は、はんだ接合部の信頼性を評価し、隠れた欠陥を検出するために使用される非侵襲的な検査ツールです。回路基板の表面を透過し、はんだ接合部、はんだ付け性、隠れた内部構造に関する詳細な情報を提供します。X線検査装置は、はんだ付け不良、ショート、ボイドなどの潜在的なはんだ付け問題を特定し、タイムリーな修理措置を講じるのに役立ちます。赤外線サーモグラフィカメラは、回路基板上のホットスポットや熱分布の検出を支援し、潜在的な熱問題や熱暴走現象を特定します。赤外線サーモグラフィ技術により、過熱した部品、熱伝導率の低い領域、熱が集中している領域を特定できます。これは、回路基板の安定性、耐久性、信頼性を確保するために不可欠です。目視検査に加えて、様々な電子試験装置の使用も品質検査の重要なステップです。これらの装置は、回路基板上の抵抗、静電容量、電圧などのパラメータを測定し、部品や接続の正確性を確認するために使用できます。一般的な電子試験装置には、多目的テスター、ロジックアナライザ、スペクトラムアナライザなどがあります。回路基板に対して包括的な電子試験を実施することで、その性能と機能が期待どおりかどうかを確認できます。これらの品質検査装置を使用することで、組み立てられたPCBが必要な基準を満たしていることを保証し、潜在的な故障や問題を回避できます。さらに、これらのツールは、組み立てプロセスの効率と信頼性の向上にも役立ちます。それでは、自動試験装置について見ていきましょう。自動テスト装置は品質検査装置と密接に関連しており、両者は連携してPCB組立の効率と信頼性を向上させます。自動テスト装置の役割と、それが品質検査装置をどのように補完するかについて見ていきましょう。
PCBアセンブリ用の自動テスト装置
PCB組立工程において、品質管理とテストは極めて重要な段階です。PCBの信頼性と性能を確保するには、自動テスト装置の活用が不可欠です。自動テスト装置は、PCBの適切な動作を検証するための効率的かつ正確な機能テストと電気テストを可能にします。これらの装置には通常、電気接続テスト、電力解析、シグナルインテグリティテストなど、様々なテストタスクを自動で実行できる高度なテスト機器とソフトウェアが搭載されています。自動テスト装置を使用することで、メーカーはテストの速度と精度を大幅に向上させ、市場投入までの時間を短縮し、故障率を最小限に抑えることができます。潜在的な欠陥や不具合を迅速にスキャンして特定し、修理や調整のためのタイムリーなフィードバックとレポートを提供できます。自動テスト装置を使用するメリットは、生産効率と品質の向上だけでなく、労働資源の節約と人的ミスの削減にもつながります。テストプロセスの自動化により、人的介入や主観的な判断といった要素が最小限に抑えられ、テスト結果の客観性と信頼性が向上します。PCB組立の効率と信頼性を向上させる重要なツールの一つとして、自動テスト装置はメーカーに包括的なテスト機能を提供します。しかし、最先端の試験装置を用いても、組立工程中の欠陥が問題を引き起こす可能性があります。そのため、組立前に部品の品質と正確性を確認することが不可欠です。次に導入すべきツールは、組立工程の安定性と品質を確保する静電放電(ESD)保護装置です。
PCBアセンブリ用の静電気防止ツール
静電気対策ツールは、PCB組立工程において重要な役割を果たします。PCB上の電子部品は静電気に対して非常に敏感であるため、静電気放電は部品の損傷や誤動作を引き起こす可能性があります。そのため、適切な静電気対策を講じることが不可欠です。一般的な静電気対策ツールの一つにリストストラップがあります。リストストラップは通常、導電性材料で作られており、作業者の体をアースに接続するために使用され、人体からアースへ静電気を効果的に放散します。これにより、PCB取り扱い中の静電気放電を防ぎ、繊細な電子部品を保護します。さらに、静電気防止マットもあります。静電気防止マットは、通常作業台に置かれる導電性パッドです。PCBと作業者から静電気を効果的にアースへ導き、静電気放電のリスクを低減します。また、静電気防止マットは安定した作業面を提供し、PCBの滑りや損傷を防ぎます。静電気防止手袋も必須ツールです。これらの手袋は通常、導電性材料で作られており、手に静電気が蓄積するのを防ぎ、繊細な電子部品を静電気放電による損傷から保護します。適切な静電気防止手袋を選択することで、PCB組立工程において作業員が良好な接地と保護を維持できます。静電気対策をさらに強化するために、一部の静電気防止ツールには静電気除去装置または静電気制御装置が装備されています。これらの装置は、逆電荷を放出することで静電気を中和し、静電気の蓄積と放電のリスクを低減します。PCB組立工程を開始する前に、適切なラベルとマーキングを行うことが不可欠です。これらは、作業員がさまざまな部品、接続部、機能部を正確に識別し、配置するのに役立ちます。ラベルとマーキングツールは、効率的で信頼性の高いPCB組立工程において重要な役割を果たします。エンジニアや技術者がさまざまな部品、回路、接続部を正確に識別・認識するのを支援し、組立効率とトレーサビリティを向上させます。ラベルとマーキングツールには、粘着ラベル、油性マーカー、カラーコーディングなど、さまざまな形態があります。これらは、組立工程中の識別や、将来のメンテナンスやトラブルシューティングのために、PCB基板上の部品、回路、接続部に貼り付けることができます。
PCBアセンブリ用のラベルとマーキングツール
ラベルとマーキングツールの重要な用途をいくつかご紹介します。部品識別:組み立て工程では、抵抗器、コンデンサ、集積回路などのさまざまな部品を識別するために、ラベルとマーキングツールを使用できます。部品にラベルを貼ったり、マーキングペンを使用したりすることで、作業者は各部品の種類、値、方向を素早く認識し、区別することができます。回路ラベル付け:ラベルとマーキングツールは、PCB基板上のさまざまな回路を識別し、マーキングするためにも使用できます。各回路にラベルを貼ったり、マーキングペンでマーキングしたりすることで、エンジニアや技術者は回路基板のレイアウトと接続を素早く理解できます。これは、回路の検査、デバッグ、トラブルシューティング、そしてその後のメンテナンスに役立ちます。ノードマーキング:複雑なPCBレイアウトでは、ノードの識別とマーキングが不可欠です。ラベルとマーキングツールを使用することで、接続ポイントの位置、種類、機能を正確にマーキングできます。これにより、組み立て作業者は対応する部品や回路を簡単に見つけ、正しく接続することができます。トレーサビリティ:ラベルとマーキングツールは、トレーサビリティの提供においても重要な役割を果たします。組み立てられた各PCB基板に固有の識別コードまたはシリアル番号を付与することで、各基板の製造工程、部品の供給元、試験結果を追跡できます。このようなトレーサビリティは、品質管理、トラブルシューティング、製品リコールにとって非常に重要です。ラベルとマーキングツールを適切に使用することで、PCB組み立てプロセスを大幅に簡素化し、全体的な効率と信頼性を向上させることができます。しかし、ラベルとマーキングツールだけに頼るだけでは、高品質のPCB組み立てを保証することはできません。適切な識別とマーキングに加えて、適切なはんだ付け、品質管理、試験を確実に行うためには、他のツールとプロセスも必要です。
PCBアセンブリ用のクリーニングおよびメンテナンスツール
次に、10番目の必須ツールであるクリーニングおよびメンテナンスツールについて説明します。これらのツールは、PCBボードを清潔に保ち、メンテナンスし、長期的な信頼性を確保するのに役立ちます。これらのツールの重要性と用途について引き続き学習しましょう。PCB組み立て中は、ツールを清潔に保ち、適切にメンテナンスすることが重要です。これらのツールは、組み立てプロセスの効率と信頼性を確保するだけでなく、ツールの寿命を延ばすことにも役立ちます。ここでは、一般的に使用されるクリーニングおよびメンテナンスツールをいくつか紹介します。ブラシ:PCBおよび組み立てツールの表面からほこり、ゴミ、残留物を取り除くには、柔らかく弾力性のあるブラシを選択してください。これは、導電パスにおける短絡やその他の品質問題を防ぐのに役立ちます。ブラシを使用する際は、PCBやその他のコンポーネントを損傷しないように、優しく扱ってください。掃除機:静電気を感知する掃除機を使用して、作業スペースを清掃し、ほこりやゴミを取り除きます。静電気を感知する掃除機は、静電気による電子部品やPCBの損傷を防ぎます。洗浄溶剤:PCB組み立てに適した洗浄溶剤を選択し、グリース、汚れ、はんだ残留物を除去します。PCBや部品の種類によって、必要な洗浄溶剤が異なる場合があることに注意してください。特定の材料に適した溶剤を選択し、メーカーの使用推奨事項に従ってください。ESD(静電気放電)保護具:洗浄およびメンテナンスプロセス中は、静電気防止手袋やリストストラップなどの適切なESD保護具を使用してください。これにより、静電気による繊細な電子部品やPCBの損傷を効果的に防ぐことができます。潤滑剤:潤滑を必要とする機械部品には、適切な潤滑剤を使用することで、適切な機能と寿命を確保できます。電子部品やPCBの性能に影響を与えないように、非導電性の潤滑剤を選択してください。ツールを定期的に洗浄およびメンテナンスすることで、良好な状態を維持し、寿命を延ばし、信頼性を確保できます。さらに、汚れたツールによって引き起こされるエラーや品質問題を軽減するのにも役立ちます。PCB組み立てプロセスでは、効率的で信頼性の高い結果を得るために、適切なツールの使用が不可欠です。この記事で紹介した10種類のツールを通して、PCB組立の様々な段階における重要な役割をご理解いただけます。ステンシルプリンターによるはんだペーストの精密塗布から、ピックアンドプレース機による高速かつ正確な配置、リフロー炉における最適なはんだ付けまで、これらのツールは組立の効率と品質を大幅に向上させます。さらに、ヒートガン、はんだ付けステーション、治具などのツールは安定性と利便性を提供し、はんだ付けとデバッグのプロセスをよりスムーズにします。品質検査機器と自動試験装置は、組立品質と機能の完全性を確保するために役立ちます。ESD保護ツールは電子部品を静電気による損傷から保護し、ラベル・マーキングツール、清掃・メンテナンスツールはトレーサビリティの維持と機器の良好な状態維持に貢献します。つまり、適切なツールを選択することが、効率的で信頼性の高いPCBアセンブリを実現する鍵となります。
SprintPCB:信頼できるPCBサポートプロバイダー
SprintPCBは、世界中のお客様に包括的なPCB製造サービスを提供する、著名なハイテク企業です。豊富な専門知識と費用対効果の高いソリューションにより、お客様は組織の重要な要件を最優先に考えながら、シームレスなプロセスを実現できます。今すぐお問い合わせいただき、当社がどのようにサポートできるかご確認ください。
関連ニュース
2024-12-19
PCB表面仕上げの比較:OSP、ENIG、HASL
2024-12-24

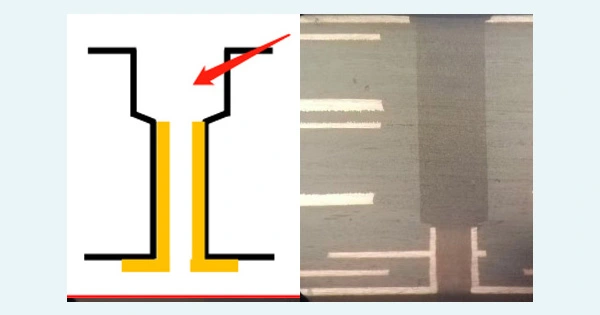

PCB バックドリル: 高速回路における信号の整合性を改善し、干渉を減らす仕組みとは?
