PCB上のはんだボール：現代の電子機器製造における重要なコンポーネント

2023-07-27記者: SprintPCB

現代の電子製品が、高度に複雑な機能や性能をどのように実現しているのか、疑問に思ったことはありませんか？デジタル時代において、スマートフォン、パソコン、タブレットなど、私たちが利用する様々なデバイスは、高度な電子機器製造技術に大きく依存しています。こうした最先端技術の中で、一見取るに足らない役割のように見える「はんだボール」ですが、実は非常に重要な役割を果たしています。電子機器製造分野にご興味のある方であれば、「はんだボール」という言葉を耳にしたことがあるかもしれません。では、はんだボールとは一体何であり、どのような用途があるのでしょうか？このブログ記事では、電子機器製造業界におけるはんだボールの重要性、そしてチップパッケージング技術や回路基板接続における役割について解説します。

はんだボールとは何ですか?

まず、はんだボールとは何かを理解しましょう。はんだボールは、通常、スズとその他の合金元素で構成される小さなはんだ付け材料です。これらの小さなボールの直径は、アプリケーションの特定の要件に応じて、通常、数十マイクロメートルから数百マイクロメートルの範囲です。はんだボールは、一貫したサイズと形状を確保するために特殊な製造プロセスを経て得られ、電子機器製造業界に安定した信頼性の高いはんだ付け材料を提供します。はんだボールは通常、スズ（Sn）を主成分として作られ、鉛（Pb）、銀（Ag）、ビスマス（Bi）、銅（Cu）などの他の合金元素が添加され、さまざまなはんだ付け合金が形成されます。これらの合金の選択は、はんだ付け温度、信頼性要件、環境規制などのアプリケーションの要件によって異なります。はんだボールBGA

はんだボールの製造工程

はんだボールの製造工程には、高度な精度と制御が求められます。一般的な製造方法には以下のものがあります。

球状化方法：

この方法では、高温環境に液体金属を滴下し、表面張力と重力を利用して球形に成形します。これにより、より大型で均一なサイズのはんだボールを製造できます。

粉末冶金法：

はんだボール合金材料は粉末状に加工され、その後、特殊な冶金技術を用いて球形に成形されます。この方法により、より正確なサイズと組成の制御が可能になります。

ガスアトマイズ法：

合金材料を加熱してガスアトマイズ状態とし、ノズルスプレーではんだボールを成形します。この方法は、小型のマイクロスフィアの製造に適しています。

チップパッケージング技術におけるはんだボールの役割

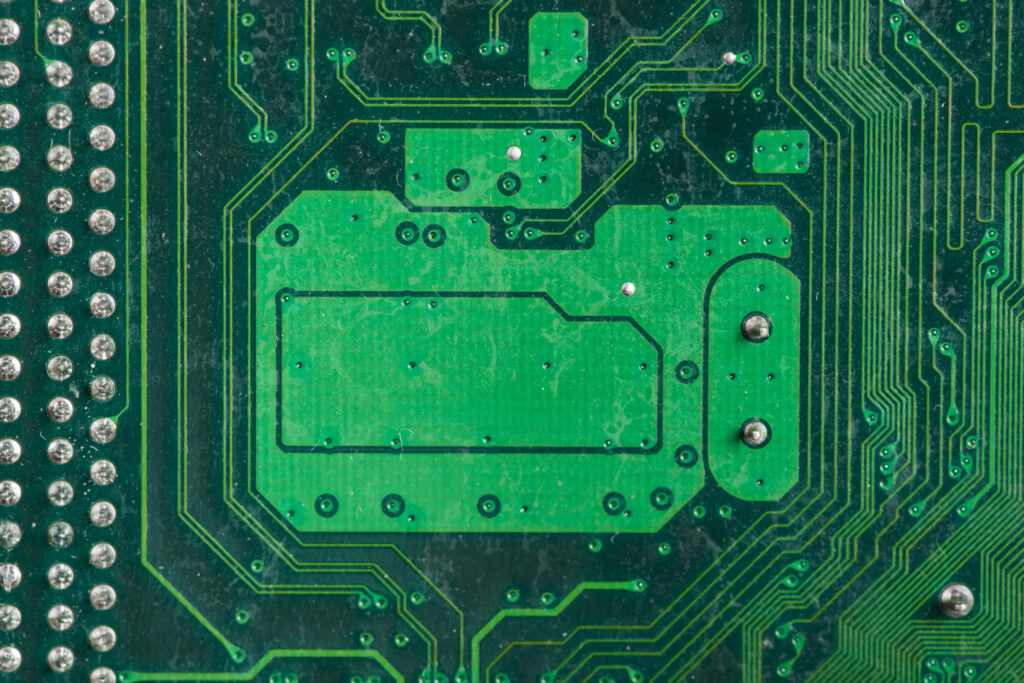

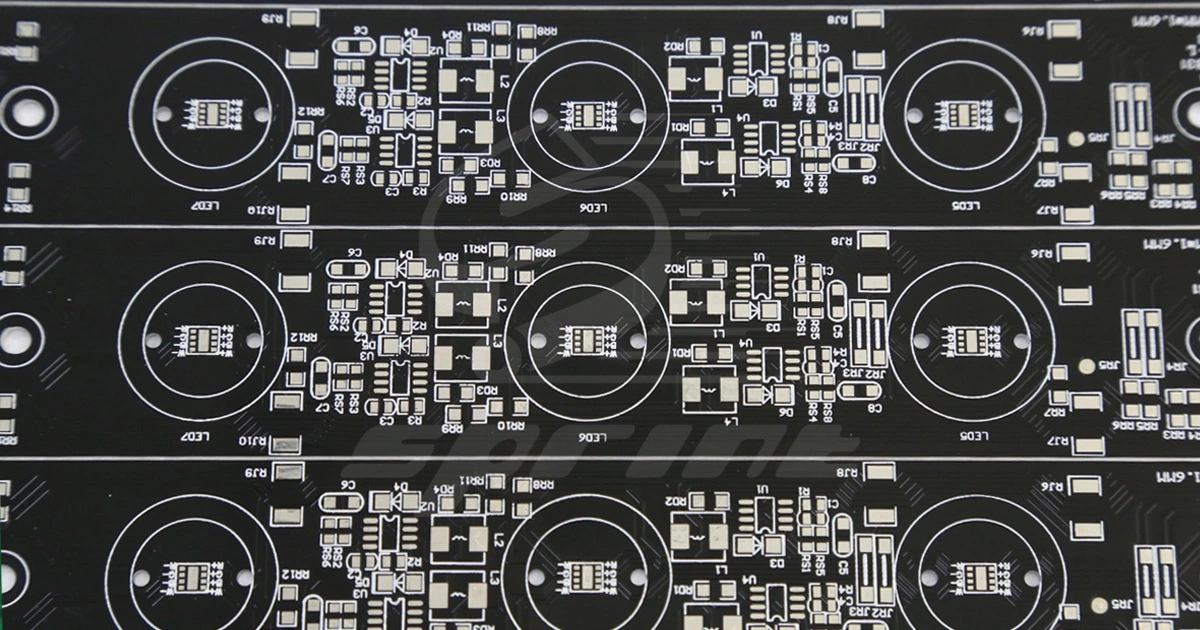

回路基板の接続において、はんだボールは表面実装技術（SMT）において重要な役割を果たします。表面実装技術とは、従来のスルーホール実装とは異なり、プリント回路基板（PCB）の表面に直接電子部品を実装する方法です。はんだボールは表面実装技術において部品とPCB間の橋渡し役として機能し、回路基板上の電子部品の確実で信頼性の高い接続を保証します。表面実装技術は、現代の電子機器製造において最も広く使用されている組立技術の一つとなっています。従来のスルーホール実装と比較して、表面実装技術は部品密度の向上、製造サイクルの短縮、そして性能向上を実現します。表面実装技術では、電子部品のはんだパッドにはんだペーストの層を塗布し、部品をこれらのパッド上に正確に配置します。その後、加熱によりはんだペースト中のはんだボールが溶融し、はんだパッドと電子部品のピンとの間に信頼性の高いはんだ接続を形成します。表面実装技術におけるはんだボール

表面実装技術において、はんだボールは主に以下の2種類の部品に使用されます。

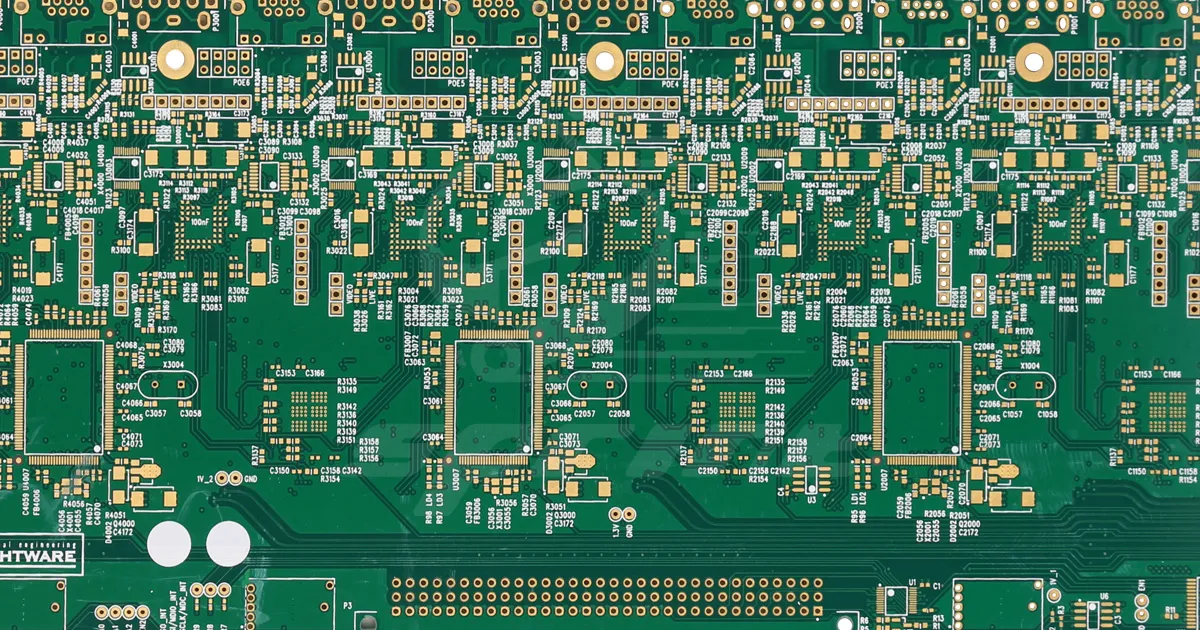

表面実装デバイス（SMD）

これらのコンポーネントは、チップ抵抗器、コンデンサ、トランジスタ、集積回路など、小型、軽量、高性能を特徴としています。通常、露出したはんだボールまたはパッドがあり、はんだボール接続を介して PCB 上の対応するパッドに接続されます。

ボールグリッドアレイ（BGA）

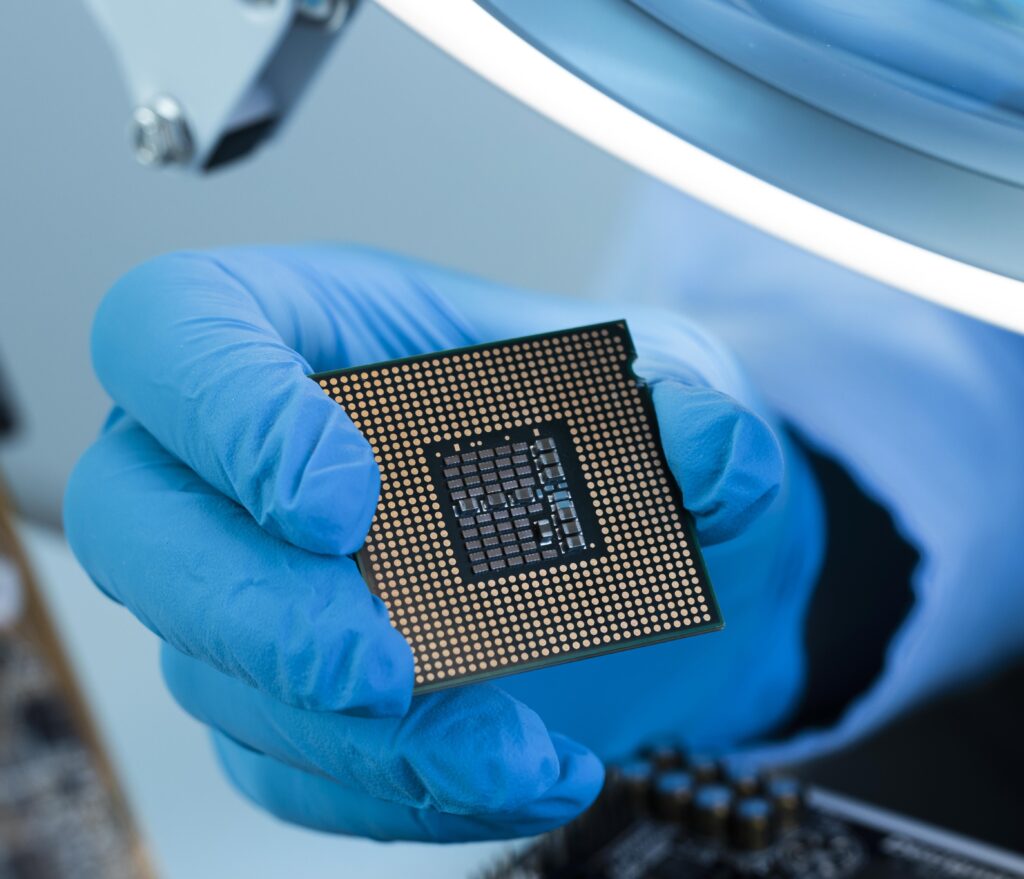

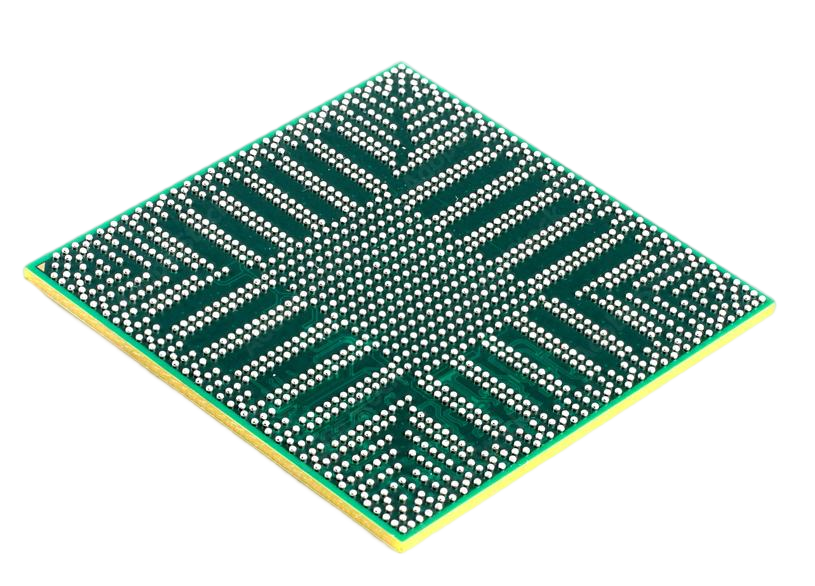

BGAパッケージは、高性能・大規模集積回路チップに広く使用されている高度なチップパッケージング技術です。BGAチップの底面は、数百、数千もの微小なはんだボールで覆われており、PCB上の対応するパッドと接続するために使用されます。BGAパッケージは、はんだボールの数と配置の多さから、高密度パッケージングにおいて非常に人気があります。BGA（ボールグリッドアレイ）パッケージでは、チップの底面に多数の微小なはんだボールが配置され、プリント回路基板（PCB）上のパッドと整合しています。リフローはんだ付けなどのプロセスを通じて、はんだボールはパッドと融合して信頼性の高いはんだ接続を形成し、チップをPCBにしっかりと固定します。BGAパッケージの利点は、より多くのピン接続を提供し、電子部品とPCB間の接触面積を増やすことで、回路の伝送性能と放熱性を向上させることにあります。では、チップパッケージング技術におけるはんだボールの具体的な役割について見ていきましょう。

電気接続の提供:

チップには通常、回路基板上のパッドに接続する必要がある多数の小さなピンがあります。はんだ付け材料であるはんだボールは、チップの底面に配置され、製造工程中に溶融することで、チップのピンと回路基板上のパッドを接合します。この接続方法により、信頼性の高い電気接続が実現し、チップと回路基板間の通信と正常な動作が可能になります。

機械的サポートの提供:

チップパッケージング技術では、信頼性の高い電気的接続だけでなく、使用中にチップが回路基板にしっかりと固定されることも求められます。BGA（ボールグリッドアレイ）パッケージでは、はんだボールが球状に配置されており、接続プロセス中にボール状のはんだ接合部を形成します。このボール状のはんだ接合部の設計は、チップを機械的に支え、チップと回路基板間の機械的ストレスを軽減します。さらに、温度変化に対してある程度の柔軟性を持たせることで、接続の信頼性を高めます。

高密度相互接続のサポート:

BGA（ボール・グリッド・アレイ）パッケージング技術は、球状のはんだボールの設計によりチップピンをより高密度に配置できるため、高密度相互接続を実現します。従来のはんだ付けピンパッケージと比較して、BGAパッケージはより多くのピンを提供できるため、チップはより複雑な機能や高性能なアプリケーションに対応できます。はんだボールの設計と製造は、BGAパッケージのピンピッチと数を決定し、高密度相互接続の実現に不可欠です。

放熱性能の向上：

高性能・高出力チップアプリケーションでは、放熱が重要な要素となります。はんだボールの存在により、チップと回路基板の間に微小な隙間が生じ、チップ動作中の放熱に寄与します。これにより、チップから発生する熱が回路基板に効率的に伝導され、システム全体の放熱性能が向上します。チップパッケージング技術におけるはんだボールの役割は極めて重要です。信頼性の高い電気的接続と機械的支持を提供するだけでなく、高密度相互接続を可能にし、放熱性能を向上させます。はんだボールの綿密な設計と製造により、BGAパッケージング技術は、より高性能、高密度、そしてより信頼性の高い電子製品を実現します。したがって、現代の電子機器製造において、はんだボールの最適化と制御は、様々なアプリケーションシナリオにおいて電子製品の優れた性能を確保するために不可欠です。表面実装技術（SMT）におけるはんだボールの使用は、従来のスルーホール実装と比較して、いくつかの重要な利点と欠点をもたらします。

はんだボールの利点:

コンポーネント密度の向上:

SMT により、より多くのコンポーネントを PCB 上に高密度に実装できるようになり、回路基板の密度とパフォーマンスが向上します。

PCBサイズの縮小:

SMT コンポーネントのサイズが小さいため、より小型の PCB を設計でき、軽量化と携帯性が向上します。

電気性能の向上：

はんだボールは、はんだ付け接続において低抵抗と低インダクタンスを実現し、信号伝送と電源供給の安定性に貢献します。

はんだボールの欠点:

組み立ての複雑さ:

はんだ付け工程では小さなはんだボールが使用されるため、組み立て時には設備と技術に高い要件が求められます。

修理難易度:

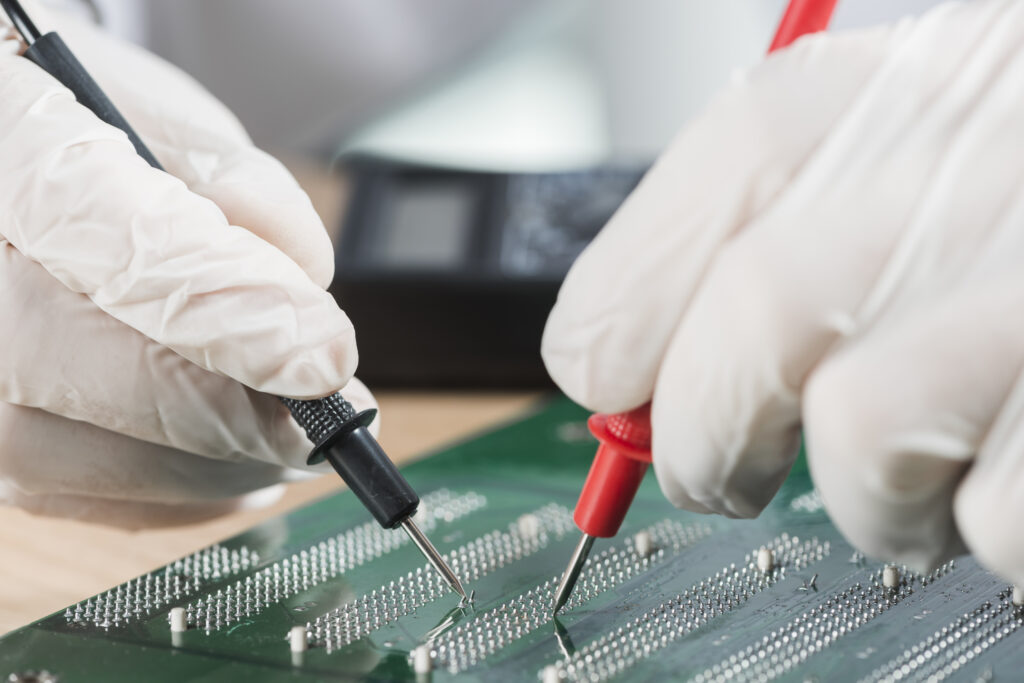

はんだ付けが完了すると、表面実装部品の修理や交換は、従来のプラグインアセンブリに比べて困難になります。はんだボールは表面実装技術（SMT）において重要な役割を果たし、現代の電子製品の小型化、高性能化、高密度化を実現する主要部品の一つです。はんだボールによる信頼性の高い接続により、電子部品はPCBにしっかりと実装され、高品質のはんだ接合部を形成します。表面実装技術にはいくつかの課題が伴いますが、その利点は欠点をはるかに上回り、電子機器製造分野において不可欠な技術となっています。高品質な溶接接続を確保するには、電子機器製造業界は一連のプロセス管理、品質検査、および故障解析対策を実施する必要があります。まず、溶接プロセス管理は、高品質な溶接接続を確保するための重要なステップです。これには、溶接プロセス中にはんだボールが完全に溶融し、チップピンとはんだパッドと適切に接続できるように、温度プロファイルを最適化することが含まれます。さらに、溶接パラメータの精度と安定性を確保するためには、溶接装置の定期的な校正とメンテナンスが不可欠です。第二に、品質検査と試験は、溶接接合部の信頼性を検証する上で不可欠な手段です。X線検査や超音波検査技術は、溶接接合部の品質を非破壊的に検査し、はんだ接合部にボイド、クラック、その他の欠陥がないことを確認できます。さらに、はんだ接合部に対して、衝撃試験、振動試験、温度サイクル試験など、様々な物理的・環境的試験を行うことは、溶接品質と信頼性を評価する上で重要なステップです。最後に、欠陥分析と改善は、高品質の溶接接合部を確保するための継続的なプロセスです。ボイド、位置ずれ、過度の溶融といった一般的な溶接欠陥を分析することで、問題の根本原因を特定できます。欠陥分析の結果に基づき、温度パラメータ、熱源バランス、溶接時間などを調整することで溶接プロセスを改善し、溶接品質と信頼性を向上させることができます。まとめると、電子機器製造業界は、各はんだボールが最高の接続機能を発揮できるように、はんだ付けプロセスと品質管理の最適化を最優先に考える必要があります。現代の電子機器製造において重要な部品であるはんだボールは、チップと回路基板の接続において重要な役割を果たしています。 BGAパッケージングおよび表面実装技術において、はんだ付けは電子製品の信頼性と性能を確保する上で不可欠です。高品質なはんだ付け接続を保証するには、はんだ付け工程の厳格な管理、品質検査、試験、そしてタイムリーな不具合分析と改善が不可欠です。当社は、はんだボールに対する深い理解と綿密な管理を通じて、電子機器製造業界をより高いレベルに引き上げ、常に進化する市場の需要に応えることができます。
