電子機器製造分野において、はんだ付けプロセスは製品の品質と信頼性を確保する上で重要な役割を果たします。ホットエアーソルダーレベリング（HASL）は、一般的な表面処理技術として、PCB製造において広く利用されてきました。この記事では、HASLプロセスの分類、長所と短所、そして現代の電子機器製造におけるその応用と、直面する可能性のある課題について詳しく説明します。HASL（ホットエアーはんだレベリング）の概要
HASL（熱風はんだレベリング）は、電子機器製造、特にプリント基板（PCB）の表面処理で一般的に使用されている熱はんだレベリングプロセスです。このプロセスでは、PCBのはんだパッドにはんだ（通常はスズ/鉛合金）をコーティングし、加熱と圧縮空気ではんだを溶かして滑らかな表面層を作ります。これにより、はんだ付け品質が向上し、酸化が防止され、電子部品の組み立て時に信頼性の高い接続が実現します。HASLプロセスは、鉛HASLと鉛フリーHASLの2種類のはんだに適用できます。鉛HASLはスズ/鉛合金を使用し、鉛フリーHASLはRoHS規格などの環境規制に準拠するために鉛フリーはんだを使用します。HASLは電子機器製造において長い歴史がありますが、技術の進歩に伴い、鉛フリーHASLや無電解ニッケル浸金（ENIG）などの新しい表面処理プロセスが徐々に適用されてきました。
HASL（ホットエアーソルダーレベリング）プロセスフロー
パッドの準備:
HASLプロセスの最初のステップは、パッドの準備です。パッドは電子部品を接続する上で重要な部分であり、良好なはんだ付け品質を確保するために表面を丁寧に処理する必要があります。通常、製造工程では、パッド表面に脱酸素処理を施し、表面の酸化物や不純物を除去し、はんだ付け性を向上させます。コーティングはんだペースト：
PCB表面のはんだパッドの準備が完了したら、溶融したSn/Pbはんだペーストを塗布します。このはんだペーストは高温で液状化し、はんだパッドの表面を均一にコーティングしてスルーホールを充填します。はんだペーストの組成は、はんだ付け性能と信頼性に直接影響するため、非常に重要です。加熱と水平調整:
はんだがパッドとスルーホールに塗布されると、加熱・平坦化プロセスが始まります。このプロセスでは通常、熱風または窒素を用いてはんだを加熱し、融点まで加熱して液体にします。同時に、圧縮空気を用いてはんだを均一に分散させ、平坦な表面を実現します。このプロセスにより、はんだの凹凸が解消され、パッド表面への均一な塗布が保証されます。銅-スズ金属間化合物の形成：
はんだの液化プロセスにおいて、はんだ中の錫とはんだパッド上の銅との間で反応が起こり、銅錫金属間化合物（Cu-Sn）が形成されます。この金属間化合物は優れた信頼性と導電性を示し、はんだ接合部の接合強度と耐久性を向上させます。冷却と凝固：
加熱・平坦化工程が完了すると、はんだは徐々に冷却・固化します。これにより、部品接合時に安定した支持と接続が確保され、製品の長期的な信頼性が確保されます。HASL（ホットエアーソルダーレベリング）の利点
HASL (Hot Air Solder Leveling) には、注目すべき利点がいくつかあります。低コスト：
他の複雑なはんだ付けプロセスと比較して、HASL 技術はコスト効率が高く、大規模生産に適しています。成熟プロセス:
HASL は電子機器製造分野で長年使用されており、そのプロセスは比較的安定しており、習得が容易です。強力な耐酸化性：
HASL 後のはんだパッドのはんだコーティング表面は銅表面の酸化を効果的に防止し、はんだ接合部の信頼性を高めます。優れたはんだ付け性：
HASL 後の表面ははんだ付け性が良好で、表面実装部品やその他の接続のはんだ付けが容易になります。HASL（ホットエアーソルダーレベリング）の欠点
しかし、熱風はんだレベリング（HASL）プロセスにはいくつかの欠点もあり、特定のアプリケーションシナリオでは顕著になる可能性があります。トゥームストーン現象：はんだ付け後、はんだパッドの表面にトゥームストーン現象が発生することがあります。トゥームストーン現象とは、パッドの中央が陥没し、はんだ接合部の信頼性に影響を与える可能性があります。トゥームストーン現象の根本的な原因は、はんだの表面張力によって、はんだの冷却過程における凝固収縮が不均一になることです。温度分布の不均一性、はんだの組成特性、パッド設計、不適切なプロセスパラメータ制御などの要因により、冷却過程におけるはんだの収縮が不均一になり、はんだの中央が陥没する、いわゆるトゥームストーン現象が発生する可能性があります。
不十分な平坦性：HASL技術によるはんだ付けプロセスでは、はんだパッド表面の平坦性が比較的低くなる場合があり、高いはんだパッド平坦性要件が求められる精密電子部品アプリケーションでは課題となる可能性があります。SMTにおける課題：ボールグリッドアレイ（BGA）などのより精密なはんだパッドの場合、表面張力が高いため、ホットエアーはんだレベリング（HASL）プロセスは適しておらず、部品の配置が困難になる可能性があります。
HASL（ホットエアーソルダーレベリング）の応用分野。
HASLは電子機器製造分野で幅広い用途があり、特に家電製品やコンシューマーエレクトロニクスといった中価格帯および低価格帯の電子製品の製造に適しています。低コストで成熟したプロセスは、大規模生産において競争優位性をもたらします。HASLプロセスは、家電製品、コンシューマーエレクトロニクス、LED照明、産業オートメーション機器、車載エレクトロニクスなど、様々な分野で広く利用されています。家電製品
家電製品分野では、電子レンジ、冷蔵庫、洗濯機などの製品において、電子制御基板やその他の電子部品のはんだ付けが頻繁に必要となります。低コストで成熟したプロセスである熱風はんだレベリング（HASL）は、これらの製品の製造において広く採用されています。これらの製品のはんだ付け要件は比較的緩やかなため、HASLプロセスは信頼性と性能のニーズを満たすことができます。
消費者向け電子機器
携帯電話、タブレット、スピーカーなどの民生用電子機器は、回路基板にはんだ付けされた様々な部品やコネクタなど、多数の電子接続を必要とします。錫溶射技術は、これらの中低価格帯製品の製造に適しており、コスト管理を維持しながら十分な信頼性を確保します。
LED照明製品
LED照明器具には通常、電源回路や駆動回路などが含まれており、これらの電子部品ははんだ付けによって接続する必要があります。はんだ付け工程の抗酸化特性は、LED照明器具の寿命を効果的に延ばすと同時に、コスト効率の要件も満たします。

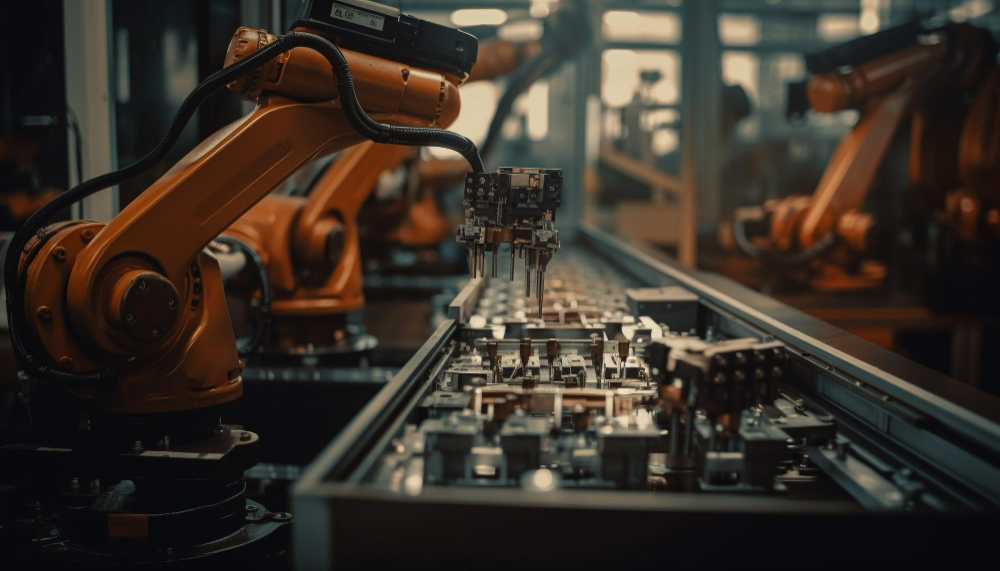

産業オートメーション機器
産業オートメーション機器の制御システムでは、PLC（プログラマブルロジックコントローラ）などの電子部品のはんだ付けが頻繁に必要になります。はんだ付けプロセスは、これらのデバイスにコスト効率の高い溶接ソリューションを提供し、安定性とパフォーマンスを確保します。
自動車用電子機器
車載エレクトロニクスもまた、重要な応用分野です。現代の自動車には多数の電子制御ユニットとセンサーが搭載されており、信頼性の高い電子接続が不可欠です。中低価格帯の車載エレクトロニクス製品の中には、はんだ付けプロセスによって製造要件を満たし、生産コストを削減できるものもあります。
HASL（ホットエアーソルダーレベリング）が直面する課題
電子技術の継続的な発展に伴い、はんだ付けプロセスも特定の課題に直面しています。- 環境規制がますます厳しくなるにつれ、鉛フリーはんだ付けの使用がトレンドになるでしょう。しかし、溶接品質を確保するには、プロセスパラメータをより細かく調整する必要があります。
- はんだ付けプロセスの特性を考慮すると、はんだブリッジなどの発生を減らし、はんだ接合部の信頼性を高めるためにパッド設計を最適化する必要があります。
- 高精度電子部品を使用するアプリケーションでは、パッド平坦性などの要件を満たすために、はんだ付けプロセスの改善が必要になる場合があります。
HASLは一般的な表面処理プロセスとして、電子機器製造において重要な役割を果たしています。低コストで成熟したプロセスであることから、量産性に優れていますが、進化する電子機器製造のニーズに対応するには、パッド設計とプロセスパラメータの最適化も不可欠です。環境要件と技術の進歩に伴い、スプレー錫めっきプロセスは今後も発展と拡大を続けると予想されます。
