メタルコアPCB（MCPCB）について知ってほしいこと

2023-06-02記者: SprintPCB

エレクトロニクスの世界において、プリント基板（PCB）は電子部品を相互接続するためのプラットフォームとして重要な役割を果たしています。長年にわたる技術の進歩により、メタルコアPCBを含む様々な種類のPCBが開発されてきました。この記事では、メタルコアPCBの世界を深く掘り下げ、その定義、種類、利点、そして用途について解説します。

メタルコアPCB（MCPCB）

メタルコアPCBの定義と構造：

メタルコアPCB（MCPCB）は、金属ベース層を構造に組み込んだ特殊なタイプのPCBです。FR-4やポリイミドなどの材料で作られたリジッドまたはフレキシブル基板を使用する従来のPCBとは異なり、メタルコアPCBはアルミニウムや銅などの金属をコア材料として使用します。金属ベース層により、熱伝導性が向上し、機械的強度も強化されます。

メタルコアPCBと従来のFR-4 PCB（ガラス繊維強化エポキシ樹脂ベース）の違い

材料構成：メタルコアPCBは金属基板（通常はアルミニウムまたは銅）を使用しますが、FR-4 PCBはガラス繊維と樹脂材料を使用します。この材料の違いは、PCBの性能と特性に直接影響します。熱管理能力：メタルコアPCBは金属基板を使用しているため、優れた熱伝導性を持ち、効果的な放熱を可能にします。これは、高出力および熱に敏感なアプリケーションにおいて有利です。一方、FR-4 PCBは熱管理能力が低く、追加の放熱ソリューションが必要になる場合があります。電気特性：メタルコアPCBの金属基板は優れた電気伝導性を示し、信号伝送におけるインピーダンスとノイズ干渉を低減します。一方、FR-4 PCBは導電性が低いため、電気性能を確保するためには、より複雑な層設計と信号整合性対策が必要になる可能性があります。機械的強度：金属基板の利点により、メタルコアPCBは通常、高い機械的強度と耐衝撃性を備え、振動や衝撃に強く耐えます。一方、FR-4 PCBは脆く、特定のアプリケーション環境では追加の機械的保護対策が必要になる場合があります。製造の複雑さ：金属基板の特殊な性質により、メタルコアPCBの製造プロセスは複雑で、金属と他の層との接合や加工には特別なプロセスと設備が必要です。一方、FR-4 PCBは確立された標準的な製造プロセスに従うため、製造の複雑さは軽減されます。

メタルコア PCB の種類:

メタルコアPCBは、金属ベース層を構造に組み込むことで独自の性能と利点を提供する特殊なタイプのプリント回路基板です。一般的なメタルコアPCBの種類を以下に示します。

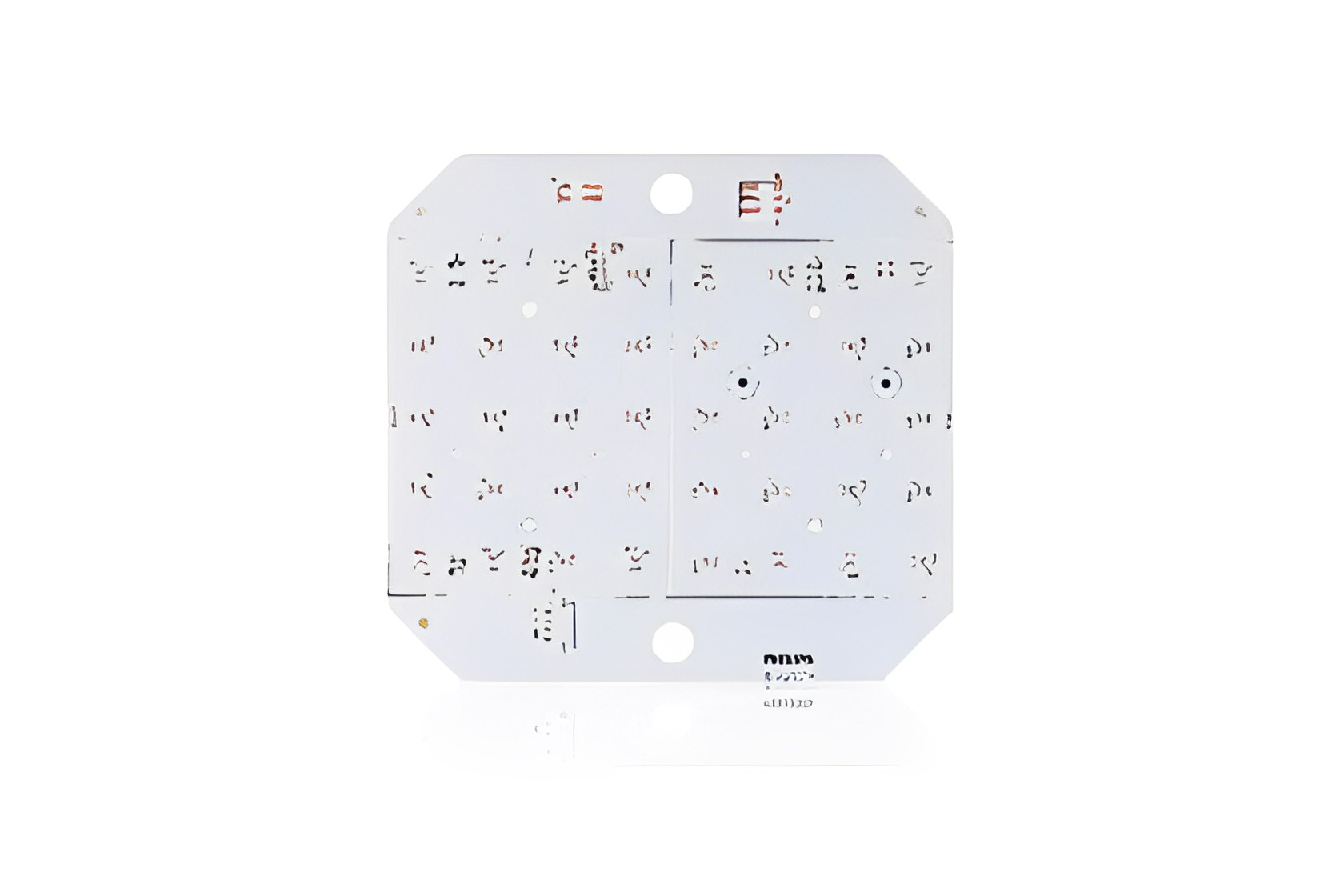

アルミニウムベースPCB（MCPCB）

アルミニウムベースPCB：アルミニウムベースPCBは、最も一般的で広く使用されているメタルコアPCBです。アルミニウムをベース材料として使用しているため、優れた熱伝導性と機械的強度を備えています。アルミニウムベースPCBは、一般的な電力アプリケーション、LED照明、電子機器のヒートシンクなどに適しています。

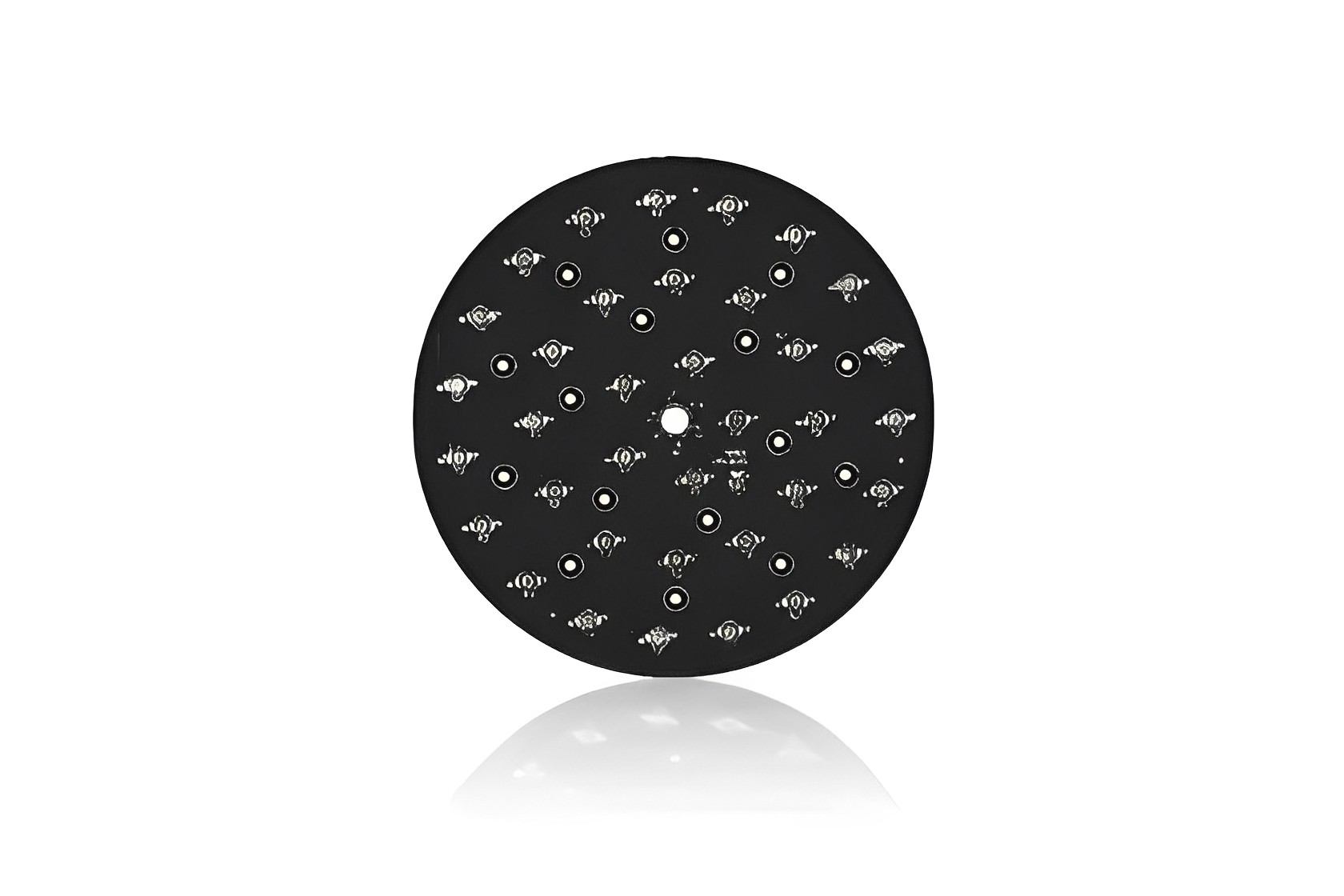

銅-金属-PCB-MCPCB

銅ベース PCB：銅ベース PCB は、メタルコア PCB のもう 1 つの一般的なタイプです。アルミニウムベース PCB と比較して、銅ベース PCB は熱伝導性と電気伝導性が高く、高出力アプリケーションや高周波回路に適しています。銅ベース PCB は、パワーアンプ、高速通信機器、無線周波数電子機器によく使用されます。鉄ベース PCB：鉄ベース PCB はあまり一般的ではありませんが、特定の用途があります。鉄ベース PCB は透磁率が高いため、特殊な用途の磁気部品や磁気センサーに適しています。ニッケルベース PCB：ニッケルベース PCB は優れた耐腐食性と高温安定性を備えているため、特殊な環境要件のあるアプリケーションで人気があります。航空宇宙、軍事、高温電子機器によく使用されます。合金ベース PCB：合金ベース PCB は、異なる金属を組み合わせたメタルコア PCB の一種です。合金の組成を調整することで、特定のパフォーマンス要件を満たすことができます。合金ベースのPCBは、高電力密度電子機器や特殊環境で使用される電子部品などの特殊な用途に使用されます。様々な種類のメタルコアPCBが、用途や環境に応じて適していることに留意することが重要です。適切なタイプの選択は、電力需要、熱管理のニーズ、電磁両立性など、プロジェクトの具体的な要件によって異なります。設計エンジニアは通常、プロジェクトの要件と制約に基づいて、最適な性能と信頼性を確保するために、最も適切な種類のメタルコアPCBを選択します。

メタルコアPCBの利点：

メタルコア PCB の主な利点の 1 つは、優れた熱管理能力です。メタルコアにより、電力部品から発生する熱を効率的に放散できるため、過熱を防ぎ、システム全体の信頼性が向上します。メタルコア PCB は優れた熱伝導性により、高電力アプリケーションに最適です。大電流を処理し、より効率的に熱を放散できるため、パワーエレクトロニクスデバイス、LED 照明システム、自動車アプリケーションに最適です。メタルコア PCB は、電子アセンブリに軽量でコンパクトなソリューションを提供します。メタルコアを使用することで、構造的完全性を維持しながら基板の厚さを減らすことができ、設計者はよりコンパクトで省スペースの製品を作成できます。メタルコア PCB は優れた機械的強度と耐久性に優れ、反りやひび割れに強いです。そのため、過酷な動作条件下でも電子機器の信頼性と寿命が確保されます。

メタルコアPCBの用途：

LED照明：メタルコアPCBはLED照明業界で広く使用されています。LED照明器具の動作中に発生する熱量が大きいため、メタルコアPCBの優れた熱伝導性は理想的な選択肢となります。メタルコアPCBはLEDチップからヒートシンクへ熱を効率的に伝達し、効果的な放熱を実現することで、LED照明器具の寿命を延ばし、性能と信頼性を向上させます。自動車用電子機器：自動車用電子機器の分野では、メタルコアPCBは車載ライト、車載電子制御モジュール、電気自動車など、幅広い用途に使用されています。高温や振動など、自動車環境の過酷な条件では、優れた熱管理と機械的強度が求められますが、メタルコアPCBはこれらを両立させ、車載電子機器の安定性と信頼性を確保します。通信機器：メタルコアPCBは通信機器において重要な役割を果たします。基地局、無線周波数モジュール、ネットワークスイッチ、その他の高出力・高周波アプリケーションで利用されています。メタルコアPCBは、効率的に熱を放散し、安定した信号伝送を実現し、優れた性能を発揮することで、通信機器の高密度・小型設計の要件を満たします。太陽電池パネル：メタルコアPCBは、太陽電池の支持部および接続部として太陽電池パネルの製造に使用されます。メタルコアPCBは、電子部品の構造的安定性を提供し、太陽電池モジュールから他の部品への電流の効率的な伝送を可能にします。さらに、メタルコアPCBの優れた放熱性は、太陽電池の動作温度を理想的な範囲に維持し、エネルギー変換効率を向上させます。その他の用途：上記の分野以外にも、メタルコアPCBは様々な分野で幅広く使用されています。例えば、高出力電子機器、パワーモジュール、コンピューターのハードディスクドライブ、医療機器、航空宇宙用電子機器などに使用されています。メタルコアPCBの優れた熱管理特性と信頼性により、これらの業界の重要部品に最適な選択肢となっています。メタルコアPCBは、特に熱管理、耐久性、小型化の点で、従来のPCBに比べて大きな利点を備えています。金属ベース層を組み込んだ独自の構造により、効率的な放熱性と高電力処理能力が求められるアプリケーションに最適です。技術の進歩に伴い、メタルコアPCBはエレクトロニクス業界においてますます重要な役割を果たすようになり、より高性能で信頼性が高く、コンパクトな電子機器の開発を可能にするでしょう。
