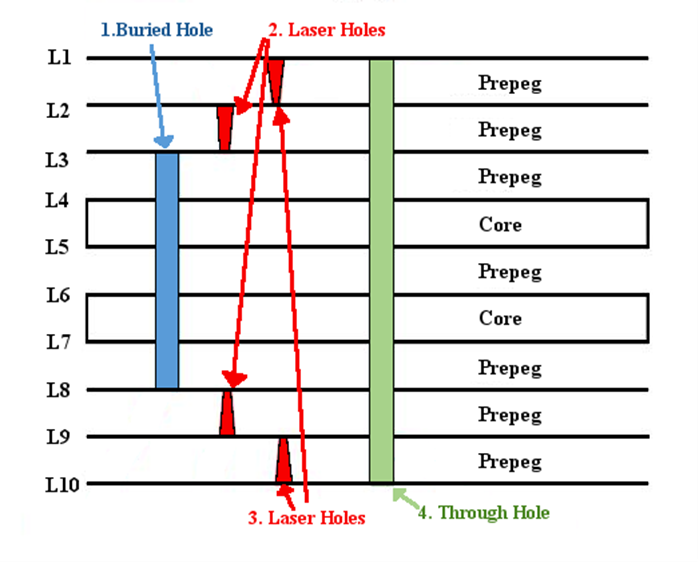

プリント基板 (PCB) 設計において、ブラインドビアと埋め込みビアは、高密度で高性能な電子デバイスの製造に重要な役割を果たす 2 つの重要な相互接続技術です。この記事では、ブラインドビアと埋め込みビアの定義と用途、および作成プロセスについて詳しく説明します。さらに、PCB の信頼性とパフォーマンスの最適化を確保するために、これらの特殊なタイプのスルーホールを設計する際に考慮すべき重要なガイドラインを紹介します。現代の電子機器製造におけるブラインドビアと埋め込みビアの重要性と、それらの設計原則を一緒に見ていきましょう。ブラインドビアと埋め込みビアは、プリント基板 (PCB) の設計と製造において一般的な 2 種類のメッキスルーホール構造です。これらは、異なる層にまたがって配線と信号を接続する上で重要な役割を果たします。ただし、それぞれ異なる設計および製造方法があり、さまざまなアプリケーション要件に対応します。
ブラインドビア:
PCB設計において、ブラインドビアは特殊なタイプのメッキスルーホール（PTH）であり、PCB全体を貫通することなく、外層のみを1つ以上の内層に接続します。この設計により、回路基板の反対側への干渉を回避しながら、限られたスペース内で必要な接続を確立できます。定義と目的：ブラインドビアは、PCBの外層を1つ以上の内層に接続しますが、PCB全体を貫通しないPTH構造の一種です。つまり、ブラインドビアは基板の片側からは見えますが、反対側からは「ブラインド」、つまり見えません。応用例：4層PCBで、PCBの最外層への貫通を避けながら、第1内層と第2内層間の接続が必要な場合を考えてみましょう。このシナリオでは、ブラインドビアを使用することで、PCBの反対側に不要な穴を残すことなく、この接続を実現できます。埋め込みビア:
もう一つの一般的なスルーホールの種類は、PCBの1つ以上の内層を接続しますが、外層には伸びません。埋め込みビアは、複雑な多層PCBレイアウト、特に信号整合性と空間最適化の要件が非常に高い高性能電子機器において重要な役割を果たします。定義と目的：埋め込みビアは、PCBの1つ以上の内層を接続しますが、外層には伸びず、PCBの内層に完全に隠れたスルーホール構造の一種です。応用例：複雑な8層PCBで、内層間で外層を介さずに複数の接続が必要な場合を考えてみましょう。このようなシナリオでは、埋め込みビアの使用が非常に適しています。埋め込みビアは、PCBの内層内で必要な信号接続を実現しながら、外層の外観をすっきりと保つことができるためです。PCB製造プロセスにおけるドリル加工段階は、ブラインドビアと埋め込みビアの作成に不可欠です。ドリル穴の深さを制御することで、メーカーは選択的に相互接続されたブラインドビアと埋め込みビアを実現し、その後にめっき工程を実施することで電気接続の信頼性を確保できます。
ブラインドビアの製造プロセス：
まず、PCBの片面に通常のドリル加工を施し、外層から内層へのビアを作成します。次に、深さ制御ドリル加工技術を用いて、特定の内層のみにドリル加工を施し、PCBの反対側まで貫通させません。最後に、ビアをめっき処理して内層と外層の間に導電接続を確立します。例：両面PCBで、第1層と第2層の間に接続を確立する必要があるものの、PCBの最下層である第2層には影響を与えたくない場合を考えてみましょう。ブラインドビアの深さを制御することで、ドリル加工の深さを第1層と第2層の間の空間のみに制限し、必要な信号接続を実現できます。埋め込みビアの製造プロセス：
製造工程のドリル加工段階では、ビアの深さを制御し、ドリル加工がPCBの内層のみに留まり、外層まで達しないようにします。その後、これらの内層ビアにメッキを施し、対応する内層間を接続します。例：4つの内層を持つ複雑な多層PCBで、各層間に複数の信号接続が必要な場合を考えてみましょう。埋め込みビアの製造工程により、これらの信号接続はPCBの内層内に完全に隠蔽され、外層に影響を与えることなく、より高い配線密度と改善された信号整合性を実現できます。全体として、ブラインドビアと埋め込みビアは、高密度配線と複雑な信号配線の要求を満たすためのより柔軟なオプションをPCB設計者に提供します。これらを適切に使用することで、PCBの性能と信頼性の向上に貢献します。必須ガイドライン
ブラインドビアとベリードビアを設計する際には、PCBの信頼性、性能、製造性を確保するために、いくつかの重要なガイドラインに従う必要があります。以下では、これらのガイドラインの詳細と関連する例を示します。ビアのアスペクト比:
定義：ビアのアスペクト比とは、穴の深さと直径の比を指します。この要素は、高密度PCB、特にブラインドビアや埋め込みビアを使用する場合に特に重要です。ガイドライン：製造上の困難を回避し、信頼性を向上させるためには、アスペクト比を適切な範囲内に制御することが不可欠です。アスペクト比が高いほど、穴あけやめっきの難易度が上がり、ビア壁の凹凸や信号損失などの製造上の問題につながる可能性があります。例：外層と内層を接続するためにブラインドビアを使用する高密度多層PCBの設計を考えてみましょう。アスペクト比を制御するには、基板の厚さと穴径を最適化し、穴構造が急峻になりすぎないようにする必要があるかもしれません。環状リング:
定義：環状リングとは、ビアを囲む銅パッドで、パッドをブラインドビアまたは埋め込みビアに接続します。安定したはんだ付け接続を実現するために不可欠です。ガイドライン：信頼性の高いはんだ付け領域と良好な接続を確保するために、環状リングが十分な大きさであることを確認してください。環状リングが小さすぎると、はんだ接合部が弱くなり、製造工程で接続の問題が発生する可能性があります。例：高温はんだ付けが必要なPCBアプリケーションを考えてみましょう。環状リングが小さすぎると、はんだ付け不良が発生し、接続の信頼性に影響を与える可能性があります。トレースとビアの間隔:
定義：トレースとはPCB上の導電経路を指し、トレースとブラインドビア／埋め込みビア間の間隔とは、トレースとビア間の距離を指します。ガイドライン：信号干渉とクロストークを回避するには、トレースとビア間の十分な間隔が不可欠です。これは、高速信号伝送設計において、信号減衰とクロストークを防止するために特に重要です。例：高速データ伝送用のPCBを設計する場合、トレースとブラインドビア間の間隔が不十分だと、信号減衰やデータ伝送エラーが発生する可能性があります。Stubs経由:
定義：ビアスタブとは、ブラインドビア／埋め込みビアの端部から延長された部分を指し、通常は基板に接続された内層を指します。ガイドライン：高周波アプリケーションでは、インピーダンスの不整合や信号反射を防ぐため、ビアスタブの長さを最小限に抑えることが推奨されます。ビアスタブが長すぎると、信号の歪みや伝送性能の低下につながる可能性があります。例：無線通信デバイス用のPCBを設計する場合、高品質な信号伝送を確保するために、ブラインドビアの内層接続部分を短くすることが不可欠です。層間遷移:
定義：層間遷移とは、特にブラインドビアを使用する場合に、信号トレースをある層から別の層に切り替えるプロセスを指します。ガイドライン：信号インピーダンスの急激な変化を避けるため、設計プロセスでは層間遷移の滑らかさを考慮する必要があります。信号の整合性を確保するため、遷移は可能な限り緩やかに行う必要があります。例：高速信号伝送用の多層PCBを設計する場合、層間遷移時の信号安定性を確保するために、信号トレースパスを慎重に計画する必要があります。熱に関する考慮事項
定義：埋め込みビアはPCB内の熱流に影響を与える可能性があるため、使用時には熱に関する考慮が必要です。ガイドライン：効率的な熱伝導と放散を確保し、電子部品の動作温度を安全な範囲内に維持するためには、設計段階でサーマルビアと銅配線を慎重に検討することが不可欠です。例：高出力電源モジュール用のPCBを設計する場合、熱伝導と放散を最適化し、部品の温度が許容範囲内に維持されるように、埋め込みビアの配置を考慮する必要があります。これらのガイドラインに従うことで、ブラインドビアと埋め込みビアの設計と製造がスムーズに進み、PCBの性能、信頼性、および製造性を保証することができます。まとめると、高度なPCB接続技術であるブラインドビアと埋め込みビアは、高密度・高性能な電子機器の製造に強力なソリューションを提供します。これらの特殊なビアを設計する際には、適切なアスペクト比、十分な環状リング、合理的な熱的考慮など、重要なガイドラインに従う必要があります。ブラインドビアとベリードビア技術を適切に適用することで、エンジニアはよりコンパクトで効率性が高く、信頼性の高いPCB設計を実現し、エレクトロニクス市場における性能と機能に対する高まる需要に応えることができます。今後も技術の継続的な進歩に伴い、これらの高度なPCB接続技術はエレクトロニクス業界において重要な役割を果たし続けるでしょう。
